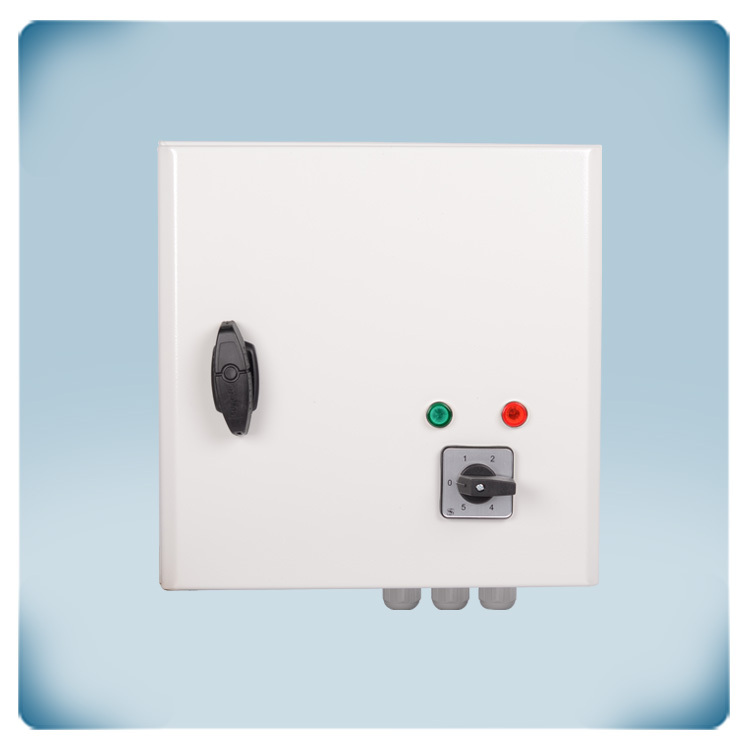

Motore CA 13 A | controllo a 5-velocità per tende d’aria industriali
Descrizione della soluzione
Regolatore a 5 velocità per convettori d'aria con motori monofase. La corrente massima combinata del motore è di 13 Ampere. La velocità dell'aria può essere selezionata tramite il selettore rotativo a 5 fasi. In posizione OFF (zero) il motore è disabilitato. La funzione di mon. TK disattiva il motore in caso di surriscaldamento. L'ingresso digitale può essere utilizzato per comandi di start-stop a distanza. Dopo un'interruzione di corrente, il motore si riavvia automaticamente. La tecnologia dell'autotrasformatore genera una tensione del motore con una perfetta forma sinusoidale. Ciò garantisce un funzionamento silenzioso del motore. Solo per motori controllabili in tensione.
Specifiche e descrizioni aggiuntive
Creare una barriera termicaDispositivi con 2 frecce blu
Le barriere d'aria creano una barriera invisibile per separare l'aria calda da quella fredda. Le barriere d'aria possono essere utilizzate anche per evitare che l'aria o i contaminanti si spostino da una stanza all'altra. Le ventole CA della barriera d'aria spingono una cortina d'aria verso il basso. Questa barriera invisibile impedisce l'afflusso di aria esterna e limita il deflusso di aria interna per ridurre al minimo le perdite di calore. Le barriere d'aria sono spesso utilizzate nei negozi o nei bar, in modo che le porte possano rimanere aperte mantenendo l'aria calda all'interno. Grazie alle porte aperte, i clienti sono più propensi a entrare.
Il contatto della porta attiva la barriera d'aria
Un contatto porta può essere collegato agli ingressi a contatto pulito. Quando la porta si apre, si attiva la barriera d'aria. Quando è attivata, la barriera d'aria funziona a una velocità fissa, impostata tramite l'interruttore rotante. Sono disponibili un ingresso normalmente aperto e uno normalmente chiuso. Questo rende il controllore compatibile con diversi tipi di interruttori per porte.
Le barriere d'aria creano una barriera invisibile per separare l'aria calda da quella fredda. Le barriere d'aria possono essere utilizzate anche per evitare che l'aria o i contaminanti si spostino da una stanza all'altra. Le ventole CA della barriera d'aria spingono una cortina d'aria verso il basso. Questa barriera invisibile impedisce l'afflusso di aria esterna e limita il deflusso di aria interna per ridurre al minimo le perdite di calore. Le barriere d'aria sono spesso utilizzate nei negozi o nei bar, in modo che le porte possano rimanere aperte mantenendo l'aria calda all'interno. Grazie alle porte aperte, i clienti sono più propensi a entrare.
Il contatto della porta attiva la barriera d'aria
Un contatto porta può essere collegato agli ingressi a contatto pulito. Quando la porta si apre, si attiva la barriera d'aria. Quando è attivata, la barriera d'aria funziona a una velocità fissa, impostata tramite l'interruttore rotante. Sono disponibili un ingresso normalmente aperto e uno normalmente chiuso. Questo rende il controllore compatibile con diversi tipi di interruttori per porte.
Uscite per il controllo di dispositivi esterni
L'uscita supplementare non regolata (230 VCA) è attiva quando il motore è abilitato. Poiché questa uscita è attiva (230 Volt) o disattiva (0 Volt), viene chiamata “uscita non regolata”. La corrente massima di questa uscita è di 2 A. Questa uscita può essere utilizzata per controllare una spia luminosa, aprire le griglie di chiusura dei condotti dell'aria, attivare l'illuminazione, ecc. Il dispositivo collegato a questa uscita funzionerà contemporaneamente al ventilatore.
L'uscita supplementare non regolata (230 VCA) è attiva quando il motore è abilitato. Poiché questa uscita è attiva (230 Volt) o disattiva (0 Volt), viene chiamata “uscita non regolata”. La corrente massima di questa uscita è di 2 A. Questa uscita può essere utilizzata per controllare una spia luminosa, aprire le griglie di chiusura dei condotti dell'aria, attivare l'illuminazione, ecc. Il dispositivo collegato a questa uscita funzionerà contemporaneamente al ventilatore.
Reset automatico dopo un'interruzione di corrente
In caso di interruzione di corrente, il controllore si resetta automaticamente. Al ripristino dell'alimentazione, il motore si riavvia automaticamente. Con i regolatori di velocità dei ventilatori standard, dopo un'interruzione di corrente, l'interruttore rotante deve essere portato manualmente nella posizione OFF e poi di nuovo nella posizione di velocità desiderata. Questa operazione non è necessaria con la serie STRA1.
In caso di interruzione di corrente, il controllore si resetta automaticamente. Al ripristino dell'alimentazione, il motore si riavvia automaticamente. Con i regolatori di velocità dei ventilatori standard, dopo un'interruzione di corrente, l'interruttore rotante deve essere portato manualmente nella posizione OFF e poi di nuovo nella posizione di velocità desiderata. Questa operazione non è necessaria con la serie STRA1.
Protezione contro il surriscaldamento
Questo regolatore a barriera d'aria offre la possibilità di collegare contatti termici. I contatti termici monitorano la temperatura all'interno degli avvolgimenti del motore o la temperatura del riscaldatore. In caso di surriscaldamento, la funzione di monitoraggio TK disattiva il sistema per evitare danni e attiva l'uscita di allarme.
Questo regolatore a barriera d'aria offre la possibilità di collegare contatti termici. I contatti termici monitorano la temperatura all'interno degli avvolgimenti del motore o la temperatura del riscaldatore. In caso di surriscaldamento, la funzione di monitoraggio TK disattiva il sistema per evitare danni e attiva l'uscita di allarme.
Contenitore per il montaggio a parete in ambienti interni
Assicurarsi che il controller possa raffreddarsi a sufficienza. Installarlo preferibilmente in un luogo fresco, meglio se non alla luce diretta del sole. Il contenitore in acciaio non solo è robusto, ma semplifica anche la dissipazione del calore. Ciò significa che questo regolatore può essere utilizzato continuamente a piena potenza. Offre una protezione IP54 contro l'ingresso di polvere e acqua. Questo regolatore può essere installato a parete o su un pannello in ambienti interni.
Assicurarsi che il controller possa raffreddarsi a sufficienza. Installarlo preferibilmente in un luogo fresco, meglio se non alla luce diretta del sole. Il contenitore in acciaio non solo è robusto, ma semplifica anche la dissipazione del calore. Ciò significa che questo regolatore può essere utilizzato continuamente a piena potenza. Offre una protezione IP54 contro l'ingresso di polvere e acqua. Questo regolatore può essere installato a parete o su un pannello in ambienti interni.
