Descripción esquemática
Regulador de ventilador AC calefactor/enfriador
Descripción de solución
Regulador de 5 velocidades para controlar ventiladores AC monofásicos de calefacción. La corriente máxima del motor es de 5 A. La velocidad del ventilador de AC se regula de una manera manual o automática. Cuando la temperatura cae por debajo del punto de ajuste, la válvula de agua caliente se abre a través de la salida no regulada. Esta salida no regulada puede controlar una válvula de agua o un elemento de calefacción eléctrica. Se mide la temperatura ambiente. Cuanto mayor sea la diferencia entre el valor de temperatura medido y el punto de ajuste de temperatura, mayor será la velocidad del ventilador de AC. La velocidad del ventilador se controla de una manera gradual (en 5 escalones).
Especificaciones y descripción adicionales
Calefacción para almacenes e instalaciones de producción
Los ventiladores calefactores industriales resultan una buena solución a la hora de calentar grandes espacios cerrados como almacenes o plantas de producción. El aire se extrae, se calienta y se devuelve en el espacio. Gracias al suministro mecánico de aire caliente, el ambiente cerrado, se puede calentar más rápidamente. Se consigue una mayor eficiencia gracias al suministro mecánico de aire caliente. El uso de termoventiladores industriales está especialmente recomendado en entornos industriales o centros logístico. Es la solución más apropiada para suministrar aire caliente dentro de un espacio con muchos objetos, como máquinas y estanterías de almacén, etc.
La velocidad del ventilador se puede ajustar de una manera manual o automática.

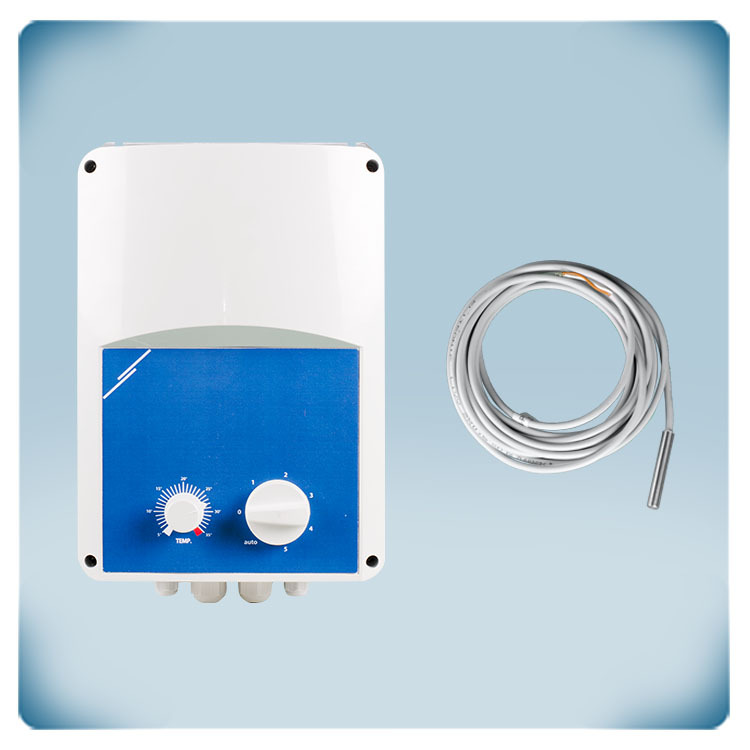

Para evitar el sobrecalentamiento, el calentador y el ventilador siempre se activan simultáneamente. El sensor de temperatura PT500 incluido mide la temperatura ambiente. La temperatura deseada se puede seleccionar a través del botón giratorio en el panel frontal o por medio de la comunicación Modbus RTU. Cuando la temperatura ambiente es inferior a la temperatura deseada, la calefacción se activa a través de la salida no regulada (ON/OFF). Al mismo tiempo, el ventilador también se activa. La velocidad del ventilador se puede controlar automáticamente (AUTO) o se puede fijar a una velocidad constante (posiciones 1 - 2 - 3 - 4 o 5). En la posición 0, el dispositivo está desactivado. La velocidad del ventilador de CA se regula reduciendo la tensión, suministrada al motor, aplicándose la tecnología de autotransformadores. El ventilador debe ser regulable por tensión. Cuando la temperatura ambiente está superior a la temperatura establecida por el punto de ajuste, el calentador y el ventilador se desactivan.
Tecnología de autotransformadores
Los autotransformadores son transformadores eléctricos con un único devanado y distintas tomas de tensión. Estas tomas diferentes aseguran distintas tensiones de salida. El devanado único de un autotransformador se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Los autotransformadores son integrados en los reguladores de velocidad de ventiladores por transformadores de Sentera, que permiten un control gradual ,en escalones, de la velocidad del motor a través de la reducción de la tensión. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
Salida no regulada
La salida no regulada - 230 VAC está activada cuando el motor funciona. Se puede usar para control de un indicador de funcionamiento, un actuador eléctrico para válvula, una lámpara, etc. Por ejemplo, cuando el motor funciona, la válvula esta abierta, cuando el motor está apagado, la válvula está cerrada.
Protección térmica de motor
Este regulador de velocidad de ventiladores puede monitorear los termocontactos del motor. El TK o termocontactos miden la temperatura dentro de los devanados del motor. En caso de sobrecalentamiento la monitorización TK desactivará el motor para evitar su sobrecalentamiento.
Caja con alto grado de protección
La caja está hecha de plástico r-ABS de alta calidad. Este material tiene una buena resistencia al calor y ofrece una significativa protección contra impactos. El grado de protección IP54 garantiza la plena protección del dispositivo contra penetración de gotas de agua y polvo. La caja es adecuada para montaje en superficie.
