Descripción esquemática

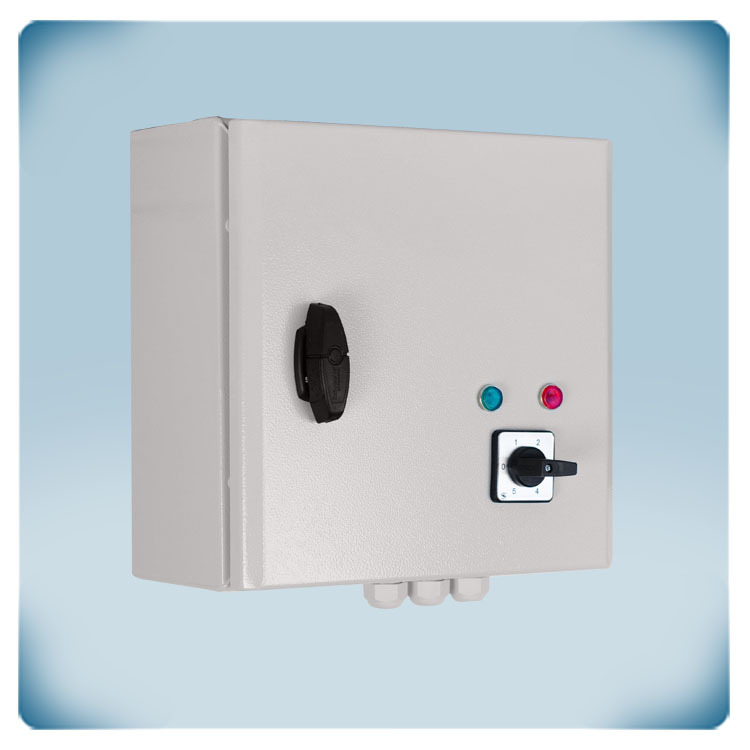

Regulador de cortina de aire | motor 400 V, 14 A
Descripción de solución
Regulador de cinco velocidades para cortinas de aire con motores trifásicos 400 VAC, regulables por tensión. La corriente máxima combinada del motor es de 14 A. La velocidad del aire se puede regular a través de un botón giratorio de 5 grados (escalones), instalado en el panel frontal del regulador. En posición de apagadp (OFF), la cortina de aire está desactivada. El contacto para arranque/parada remoto se puede utilizar para un interruptor externo, como un contacto de puerta. La función de monitorización TK desactiva el motor en caso de sobrecalentamiento. Después de un corte de electricidad, el motor se reinicia automáticamente. La salida no regulada puede controlar una válvula para bobina LPHW.
Especificaciones y descripción adicionales
Crear una barrera térmica
Las cortinas de aire crean una barrera invisible para separar el aire frío y caliente. Las cortinas de aire también se pueden usar para evitar que el aire o los contaminantes se muevan de un espacio cerrado a otro. Los ventiladores de AC de la cortina de aire generan un flujo de aire en dirección descendente. Esta barrera invisible evita la entrada de aire exterior y restringe la salida de aire interior para minimizar las pérdidas de calor. Las cortinas de aire se utilizan con frecuencia en tiendas o bares para que las puertas puedan permanecer abiertas manteniendo el aire caliente en el interior. Gracias a las puertas abiertas, los clientes están más dispuestos a entrar.
El contacto de la puerta activa la cortina de aire
Se puede conectar un contacto de puerta a las entradas de contacto seco. Cuando la puerta se abre, la cortina de aire se activa. Cuando se activa, la cortina de aire funcionará a una velocidad fija, est6ablecida a través del botón giratorio. Están disponibles un contacto de entrada normalmente abierto y otra normalmente cerrado.
Salidas para controlar dispositivos externos
La salida adicional no regulada (230 VAC) está activa cuando el motor está funcionando. Debido a que esta salida está ON (230 voltios) o OFF (0 voltios), se denomina "salida no regulada". La corriente máxima de esta salida es de 2 A. Esta salida se puede utilizar para controlar una lámpara indicadora, abrir las rejillas de cierre de los conductos de aire, activar la iluminación, etc. El dispositivo conectado a esta salida funcionará simultáneamente con el ventilador.
Reinicio automático después de un corte de electricidad
En caso de un corte de electricidad, este regulador se reiniciará automáticamente. Cuando se restablezca el suministro , el motor se reiniciará automáticamente. Con los reguladores de velocidad del ventilador estándar, después de un corte de energía, el interruptor giratorio debe girarse manualmente a la posición de OFF y luego volver a la posición de velocidad deseada. Esto no es necesario con las series STRA4.
Protección contra sobrecalentamiento
Este controlador de cortina de aire ofrece la posibilidad de conectar contactos térmicos. Los TK o contactos térmicos monitorean la temperatura dentro de los devanados del motor o la temperatura del calentador. En caso de sobrecalentamiento, la función de monitoreo TK desactivará el sistema para evitar averías y activará la salida de alarma.
Caja para montaje en superficie en ambientes cerrados
Hay que asegúrese de que el regulador pueda enfriarse lo suficiente. Preferiblemente el regulador debe instalarse en un lugar bien ventilado, no exponiéndose a luz solar directa. La caja está diseñada y fabricada para montaje en ambientes cerrados. La caja es de metal y tiene un grado de protección IP54 contra la entrada de polvo y agua. Este regulador se puede instalar en una pared o panel en ambientes interiores.
El contacto de la puerta activa la cortina de aire
Se puede conectar un contacto de puerta a las entradas de contacto seco. Cuando la puerta se abre, la cortina de aire se activa. Cuando se activa, la cortina de aire funcionará a una velocidad fija, est6ablecida a través del botón giratorio. Están disponibles un contacto de entrada normalmente abierto y otra normalmente cerrado.
Salidas para controlar dispositivos externos
La salida adicional no regulada (230 VAC) está activa cuando el motor está funcionando. Debido a que esta salida está ON (230 voltios) o OFF (0 voltios), se denomina "salida no regulada". La corriente máxima de esta salida es de 2 A. Esta salida se puede utilizar para controlar una lámpara indicadora, abrir las rejillas de cierre de los conductos de aire, activar la iluminación, etc. El dispositivo conectado a esta salida funcionará simultáneamente con el ventilador.
Reinicio automático después de un corte de electricidad
En caso de un corte de electricidad, este regulador se reiniciará automáticamente. Cuando se restablezca el suministro , el motor se reiniciará automáticamente. Con los reguladores de velocidad del ventilador estándar, después de un corte de energía, el interruptor giratorio debe girarse manualmente a la posición de OFF y luego volver a la posición de velocidad deseada. Esto no es necesario con las series STRA4.
Protección contra sobrecalentamiento
Este controlador de cortina de aire ofrece la posibilidad de conectar contactos térmicos. Los TK o contactos térmicos monitorean la temperatura dentro de los devanados del motor o la temperatura del calentador. En caso de sobrecalentamiento, la función de monitoreo TK desactivará el sistema para evitar averías y activará la salida de alarma.
Caja para montaje en superficie en ambientes cerrados
Hay que asegúrese de que el regulador pueda enfriarse lo suficiente. Preferiblemente el regulador debe instalarse en un lugar bien ventilado, no exponiéndose a luz solar directa. La caja está diseñada y fabricada para montaje en ambientes cerrados. La caja es de metal y tiene un grado de protección IP54 contra la entrada de polvo y agua. Este regulador se puede instalar en una pared o panel en ambientes interiores.
