Mapa de registros Modbus
Controlador de destratificación EC con Ethernet/WiFi (2 x AO)
Descripción de solución

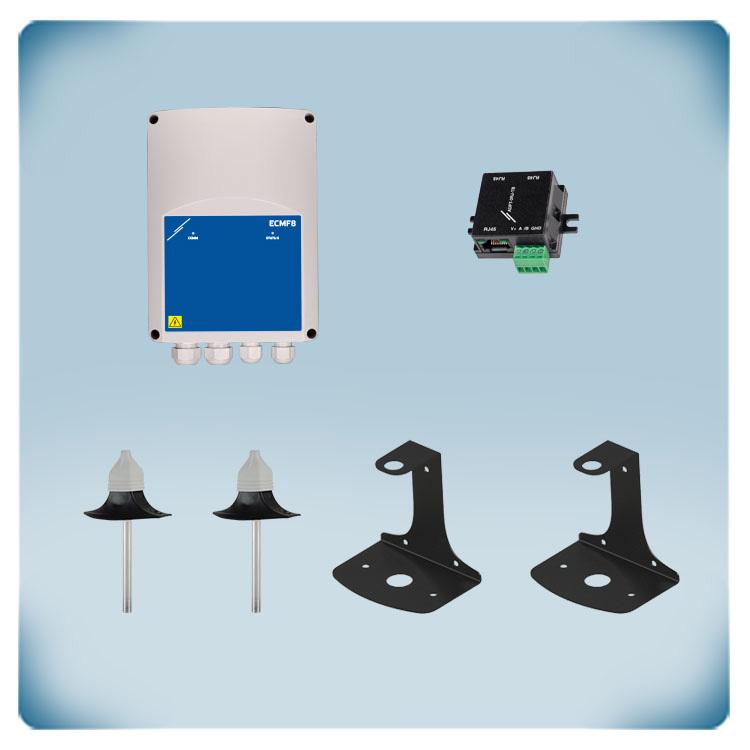

Las temperaturas en el nivel del techo y del suelo se miden mediante dos sensores de temperatura con sondas de acero inoxidable de 85 mm. Cuanto mayor sea la diferencia entre ambas temperaturas, mayor será la velocidad del ventilador EC. Están disponibles dos salidas analógicas / modulantes. Este controlador de destratificación tiene un gateway Ethernet/WiFi incorporado (IP54).
Especificaciones y descripción adicionales
Destratificación para distribuir el calor de manera uniforme
El aire caliente sube. En habitaciones con techos altos, se acumula una capa de aire con diferentes temperaturas. Cuando el aire caliente se queda cerca del techo y el aire frío se encuentra principalmente en el suelo, esto crea una sensación incómoda. Además, provoca altos costos de calefacción, especialmente en edificios con mala aislamiento.
La destratificación es el proceso de mezclar estas capas de aire con diferentes temperaturas. Cerca del techo se acumula el aire caliente, mientras que en el suelo están las capas de aire más frío. Esto provoca una sensación incómoda para los residentes y, además, se pierde mucha calor por el techo. Los ventiladores de destratificación o los ventiladores de techo pueden resolver esto mezclando las capas de aire con diferentes temperaturas. Al mezclar el aire, la temperatura tanto cerca del techo como en el nivel del suelo se equilibra. Esto crea una sensación más agradable y requiere menos calefacción. Además de un ahorro energético significativo, se crea un mejor clima interior. La velocidad del ventilador de techo se regula según la diferencia de temperatura entre el techo y el suelo. Cuanto mayor sea la diferencia de temperatura entre ambos, mayor será la velocidad del ventilador. La temperatura delta, la velocidad mínima y máxima del ventilador y todas las demás configuraciones se pueden ajustar a través de los registros de retención Modbus. Esta solución se aplica típicamente en grandes naves como almacenes o plantas de producción.
El aire caliente sube. En habitaciones con techos altos, se acumula una capa de aire con diferentes temperaturas. Cuando el aire caliente se queda cerca del techo y el aire frío se encuentra principalmente en el suelo, esto crea una sensación incómoda. Además, provoca altos costos de calefacción, especialmente en edificios con mala aislamiento.
La destratificación es el proceso de mezclar estas capas de aire con diferentes temperaturas. Cerca del techo se acumula el aire caliente, mientras que en el suelo están las capas de aire más frío. Esto provoca una sensación incómoda para los residentes y, además, se pierde mucha calor por el techo. Los ventiladores de destratificación o los ventiladores de techo pueden resolver esto mezclando las capas de aire con diferentes temperaturas. Al mezclar el aire, la temperatura tanto cerca del techo como en el nivel del suelo se equilibra. Esto crea una sensación más agradable y requiere menos calefacción. Además de un ahorro energético significativo, se crea un mejor clima interior. La velocidad del ventilador de techo se regula según la diferencia de temperatura entre el techo y el suelo. Cuanto mayor sea la diferencia de temperatura entre ambos, mayor será la velocidad del ventilador. La temperatura delta, la velocidad mínima y máxima del ventilador y todas las demás configuraciones se pueden ajustar a través de los registros de retención Modbus. Esta solución se aplica típicamente en grandes naves como almacenes o plantas de producción.
SenteraWeb, nuestra plataforma HVAC en línea
El gateway integrado puede conectar el controlador a SenteraWeb a través de un cable Ethernet LAN o mediante la red Wi-Fi local. SenteraWeb es la plataforma en la nube HVAC que permite el control remoto a través de un navegador web estándar. Los dispositivos conectados pueden enviar mensajes de alarma cuando las temperaturas medidas superan sus rangos o cuando ocurren errores. Las temperaturas del suelo y del techo pueden ser registradas y visualizadas en un gráfico. Los datos registrados pueden ser exportados. Uno o más usuarios pueden acceder al dispositivo(s) conectado(s). Los usuarios solo pueden ver los valores, mientras que los configuradores pueden ver y ajustar los valores de los registros de retención Modbus. A través del programador diario-semanal, se pueden crear diferentes regímenes de ventilación.
El gateway integrado puede conectar el controlador a SenteraWeb a través de un cable Ethernet LAN o mediante la red Wi-Fi local. SenteraWeb es la plataforma en la nube HVAC que permite el control remoto a través de un navegador web estándar. Los dispositivos conectados pueden enviar mensajes de alarma cuando las temperaturas medidas superan sus rangos o cuando ocurren errores. Las temperaturas del suelo y del techo pueden ser registradas y visualizadas en un gráfico. Los datos registrados pueden ser exportados. Uno o más usuarios pueden acceder al dispositivo(s) conectado(s). Los usuarios solo pueden ver los valores, mientras que los configuradores pueden ver y ajustar los valores de los registros de retención Modbus. A través del programador diario-semanal, se pueden crear diferentes regímenes de ventilación.
Control infinitamente variable para ventiladores de techo
Este controlador de velocidad del ventilador tiene dos salidas analógicas para controlar ventiladores de techo con un motor EC que requiere una señal de control de 0 a 10 VDC. La señal de control se puede generar automáticamente, basándose en las mediciones de los sensores HVAC conectados, o manualmente a través de un potenciómetro conectado.
Este controlador de velocidad del ventilador tiene dos salidas analógicas para controlar ventiladores de techo con un motor EC que requiere una señal de control de 0 a 10 VDC. La señal de control se puede generar automáticamente, basándose en las mediciones de los sensores HVAC conectados, o manualmente a través de un potenciómetro conectado.
Comunicación Modbus RTU
Todos los dispositivos intercambian información a través de la comunicación Modbus RTU. Los sensores de temperatura digitales son más precisos que los sensores de temperatura pasivos. En los sensores de temperatura pasivos, el valor medido se ve influenciado por la resistencia eléctrica del cable. Esto no ocurre con los sensores digitales. Los sensores de temperatura digitales envían los valores medidos a través de la comunicación Modbus RTU. La comunicación Modbus es más estable y confiable que una señal de 0-10 voltios y ofrece la posibilidad de usar cables más largos. Toda la información de los dispositivos conectados está disponible, no solo los valores medidos. Si ocurre un problema en uno de los sensores, se puede enviar una notificación de alarma detallada.
Todos los dispositivos intercambian información a través de la comunicación Modbus RTU. Los sensores de temperatura digitales son más precisos que los sensores de temperatura pasivos. En los sensores de temperatura pasivos, el valor medido se ve influenciado por la resistencia eléctrica del cable. Esto no ocurre con los sensores digitales. Los sensores de temperatura digitales envían los valores medidos a través de la comunicación Modbus RTU. La comunicación Modbus es más estable y confiable que una señal de 0-10 voltios y ofrece la posibilidad de usar cables más largos. Toda la información de los dispositivos conectados está disponible, no solo los valores medidos. Si ocurre un problema en uno de los sensores, se puede enviar una notificación de alarma detallada.
