Controlador de destratificación | 2 salidas para ventilador 3 А

Agradecíamos mucho sus comentarios sobre este producto (véase más abajo). Para nosotros será un placer conocer su opinión.
Cód. artículo TA-D-020003
Corriente stock 3 U.
Plazo de entrega de la fábrica 5 Semana(s)

Descripción de solución

Las temperaturas del aire a nivel del techo y a nivel del suelo se miden a través de dos sondas de temperatura de acero inoxidable con longitud de 165 mm. Cuanto mayor sea la diferencia entre ambas temperaturas, mayor será la velocidad del ventilador de AC. La velocidad máxima combinada por salida es de 3 A. Hay dos salidas reguladas disponibles. Se exige una puerta de enlace a Internet adicional para conectarse a la plataforma HVAC en línea SenteraWeb. La caja tiene un grado de protección IP54 contra la entrada de polvo y humedad.

Especificaciones y descripción adicionales


Desestratificación para distribuir el calor de una manera equilibrada
El aire caliente asciende. En ambientes cerrados con techos altos, el aire tiene distintas capas con diferentes temperaturas. Cuando el aire caliente permanece justo debajo del techo y el aire frío está principalmente en la parte inferior del espacio cerrado, esto crea una sensación de desagradable. Esto también tiene como consecuencia unos gastos de calefacción más altos, especialmente cuando se trata de edificios menos aislados.
La destratificación es el proceso de mezclar estas capas de aire con diferentes temperaturas. El aire caliente se acumula cerca del techo. Más cerca del suelo están las capas de aire más frías. Esto genera una sensación desagradable para las personas y, además, se pierde mucho calor por el techo. Los ventiladores desestratificadores o ventiladores de techo pueden solucionar este problema, mezclando las capas de aire con diferentes temperaturas. Al mezclar el aire, se equilibra la temperatura debajo del techo y al nivel del piso. Esto crea una sensación más agradable y requiere menos calentamiento. Además de un importante ahorro de energía, se crea un mejor clima del aire interior. La velocidad del ventilador de techo se regula en función de la diferencia entre las temperaturas del aire cerca del techo y el suelo. Cuanto mayor sea la diferencia entre ambas temperaturas, mayor será la velocidad del ventilador. La temperatura delta, la velocidad mínima y máxima del ventilador y todas las demás configuraciones se pueden ajustar a través de los registros de retención de Modbus. Normalmente, esta solución se aplica en grandes salas como almacenes o plantas de fabricación.

Plataforma de HVAC en línea - SenteraWeb
Se exige una puerta de enlace a Internet adoicional para conectar el regulador a SenteraWeb. SenteraWeb es la plataforma de HVAC en línea, que ofrece un control remoto a través de un navegador web estándar. Los dispositivos conectados pueden enviar mensajes de alarma cuando las temperaturas medidas excedan sus rangos o cuando ocurran errores. Las temperaturas del suelo y del techo se pueden registrar y visualizar en un diagrama. Los datos registrados se pueden exportar. Uno o varios usuarios pueden tener acceso a los dispositivos conectados. Los usuarios solo pueden ver los valores, los configuradores pueden ver y ajustar los valores de los registros de retención de Modbus. A través del programador de días y semanas, se pueden crear diferentes regímenes de ventilación.

Control progresivo (infinitamente variable) para ventiladores de techo
Este regulador de velocidad del ventilador controla la velocidad de los ventiladores de techo al reducir la tensión, suministrada al motor. La tensión se reduce, aplicándose el método del control del ángulo de fase (la tecnología TRIAC). Por lo tanto, este regulador de velocidad solo es adecuado para motores controlables por tensión. Si Usted no está seguro de si su motor es controlable por tensión, lo mejor es consultar el fabricante del motor. Este regulador de velocidad de ventilador tiene un funcionamiento muy silencioso. La velocidad del ventilador se puede controlar a través del botón perilla instalado en el panel frontal del regulador. Dependiendo del tipo de motor, es posible que se produzca un ruido del motor cuando funciona a baja velocidad.

Comunicación Modbus RTU
Todos los dispositivos intercambian información a través de comunicación Modbus RTU. Los sensores de temperatura digitales son más precisos que los sensores de temperatura pasivos. Con sensores de temperatura pasivos, el valor medido se ve influenciado por la resistencia eléctrica del cable. Este no puede ocurrir con los sensores digitales. Los sensores de temperatura digitales envían los valores medidos a través de comunicación Modbus RTU. La comunicación Modbus es más estable y fiable que una señal de 0-10 voltios y ofrece la posibilidad de utilizar cables más largos. Toda la información de los dispositivos conectados está disponible, no solo los valores medidos. Si ocurre un problema en uno de los sensores, se puede enviar un mensaje de alerta.

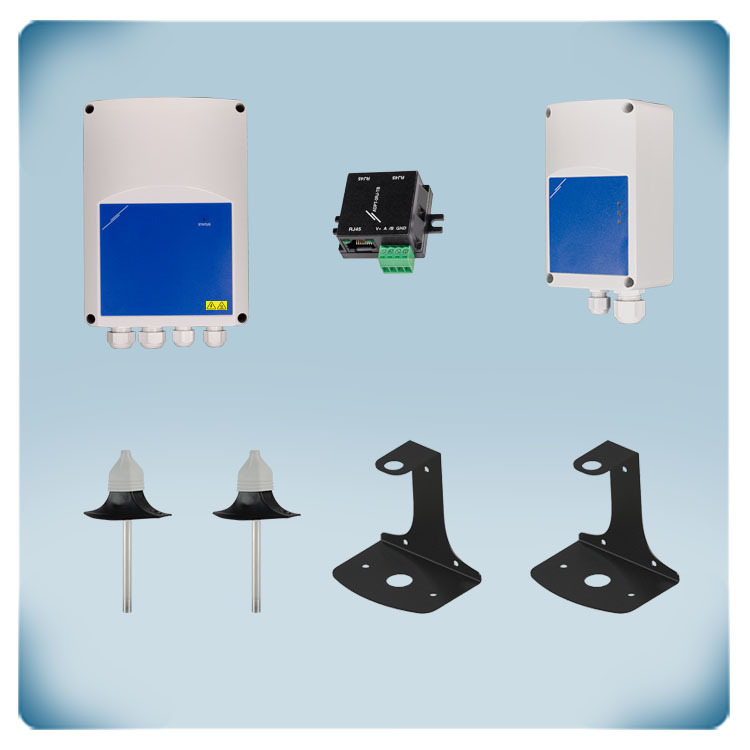

Componentes de esta solución

Cód. artículo
Cantidad
Descripción

TCMF8-302DM

1 U.

Este es controlador automático para ventiladores con motores de AC, monofásicos. La corriente máxima combinada del motor es de 3 A. La velocidad del motor se regula de una manera automática según las mediciones de los sensores de HVAC conectados. Hasta 4 sensores de HVAC se pueden conectar a través de una toma RJ45 (Power over Modbus o PoM). Además el controlador tiene 2 entradas analógicas y 2 entradas de tacógrafo. El firmware dedicado a la aplicación se puede descargar a través de la plataforma de HVAC en línea SenteraWeb. Una puerta de enlace a Internet adicional se requiere para conectar este controlador al portal SenteraWeb. La tensión de alimentación (Us) de los controladores de las series TCMF8 es universal 85 - 305 VAC / 50 - 60 Hz.

DTS-M-080

1 U.

Este es un sensor de temperatura digital con sonda de acero inoxidable para de conductos. Su alimentación es 24 VDC. Las mediciones de temperatura se transmiten a través de la comunicación Modbus RTU. Ambas la tensión de alimentación y la comunicación Modbus se pueden conectar a través de un conector RJ45. El elemento sensor es colocado en un tubo de acero inoxidable, cuya longitud es 85 mm.

DTS-M-080

1 U.

Este es un sensor de temperatura digital con sonda de acero inoxidable para de conductos. Su alimentación es 24 VDC. Las mediciones de temperatura se transmiten a través de la comunicación Modbus RTU. Ambas la tensión de alimentación y la comunicación Modbus se pueden conectar a través de un conector RJ45. El elemento sensor es colocado en un tubo de acero inoxidable, cuya longitud es 85 mm.

DTS-MB-BK-ASM

2 U.

Herramienta para montar sensores de temperatura digitales de la serie DTS en una superficie plana o en una pared. Los sensores DTS se utilizan a menudo para medir la temperatura del aire en conductos. Este soporte de montaje permite medir la temperatura ambiente con un sensor de temperatura DTS.

ADPT-3RJ-TB

1 U.

Este adaptador de bloque de terminales a RJ45 es adecuado para redes Modbus RTU. El bloque de terminales está conectado a 3 tomas RJ45. Este adaptador distribuye la tensión de alimentación de 24 VDC y la comunicación Modbus RTU, ayudando a minimizar las divisiones en las líneas de la red Modbus RTU. Se puede usar interconectar productos de Sentera con bloque de terminales a una red Modbus RTU, utilizando conectores RJ45. El adaptador facilita el cableado y garantiza una conexión más estable.

SIG-M-2

1 U.

Puerta de enlace a Internet para conectar dispositivos de Sentera a nuestra plataforma de HVAC en línea - SenteraWeb. A través de SenteraWeb son posibles el control y monitoreo remotos, el registro de datos, la selección de funciones, el seguimiento de parámetros, la realización de ajustes, el recibo de mensajes de alertas y la descarga de firmware. Asimismo, se pueden definir usuarios y crear propio tablero. Internet de las Cosas para los productos de Sentera. La Puerta de enlace a Internet tiene tensión de alimentación de 24 VDC Power over Modbus o PoM. La aplicación de esta tecnología permite que ambas, la comunicación Modbus RTU y la tensión de alimentación de 24 VDC, se conecten a través de un solo conector RJ45. La conexión a Internet se puede realizar a través de cable Ethernet o por medio de Wi-Fi. La caja de la Puerta de Enlace a Internet es diseñada para montaje en superficie en ambientes cerrados. Su grado de protección es IP54.
