Hoja de datos
Sensor de temperatura ambiente pasivo PT1000
Descripción de producto
El sensor de temperatura pasivo utiliza un elemento sensor de platino PT1000 para medir la temperatura, con un coeficiente de temperatura positivo de resistencia. A medida que la temperatura aumenta, la resistencia del elemento sensor de platino aumenta proporcionalmente. El elemento sensor está montado en una placa de circuito impreso dentro de una carcasa de plástico con una clasificación de protección IP30.
Para un rendimiento óptimo, el sensor debe conectarse utilizando un cable apantallado, con puesta a tierra en el lado opuesto de la línea. El sensor se conecta mediante un bloque de terminales de tornillo. Su resistencia a 0°C es de 1.000 Ω, lo que proporciona una referencia base para la calibración de la medición de temperatura.
Documentos
Especificaciones y descripción adicionales
Control de velocidad del ventilador basado en la temperatura
Los sensores de temperatura son componentes vitales en los sistemas HVAC, asegurando que los ambientes se mantengan cómodos, eficientes y seguros. El confort térmico afecta nuestra salud, bienestar y productividad. La temperatura interior es uno de los principales factores del confort térmico y, en consecuencia, de la productividad de los ocupantes. Mientras tanto, se sabe que la adaptación conductual es el factor más crítico en el modelo de confort térmico adaptativo. La mayoría de los sistemas HVAC están basados en la temperatura. Estos sensores monitorean continuamente la temperatura de la habitación y ajustan automáticamente la calefacción, refrigeración o ventilación para mantener las condiciones deseadas sin necesidad de intervención manual. Así como uno puede ajustar manualmente un termostato para alcanzar una temperatura ambiental cómoda, los controladores HVAC utilizan las lecturas de los sensores de temperatura para hacer ajustes precisos de manera automática. Esto asegura un confort constante en todo el espacio mientras se optimiza el uso de energía.

¿Cómo funciona?
Este sensor de temperatura mide la temperatura ambiental mediante un elemento de platino (PT1000). Este elemento sensor tiene una resistencia eléctrica de 1.000 ohmios a 0 °C. Tiene un coeficiente de temperatura positivo. Esto significa que la resistencia aumenta cuando la temperatura ambiental aumenta. Cualquier dispositivo con una entrada para "sensores de temperatura pasivos" puede leer la temperatura medida.
¿Cómo conectarlo?
El elemento sensor de temperatura de platino se puede conectar mediante un cable blindado de 2 hilos. El cable puede conectarse a través del bloque de terminales con tornillos. Este bloque de terminales es adecuado para cables con una sección máxima de 1,5 mm². Recomendamos mantener la longitud del cable limitada. Cuanto mayor sea la longitud del cable, mayor será la influencia de la resistencia del cable en la lectura de la medición. Este sensor no requiere una fuente de alimentación separada.

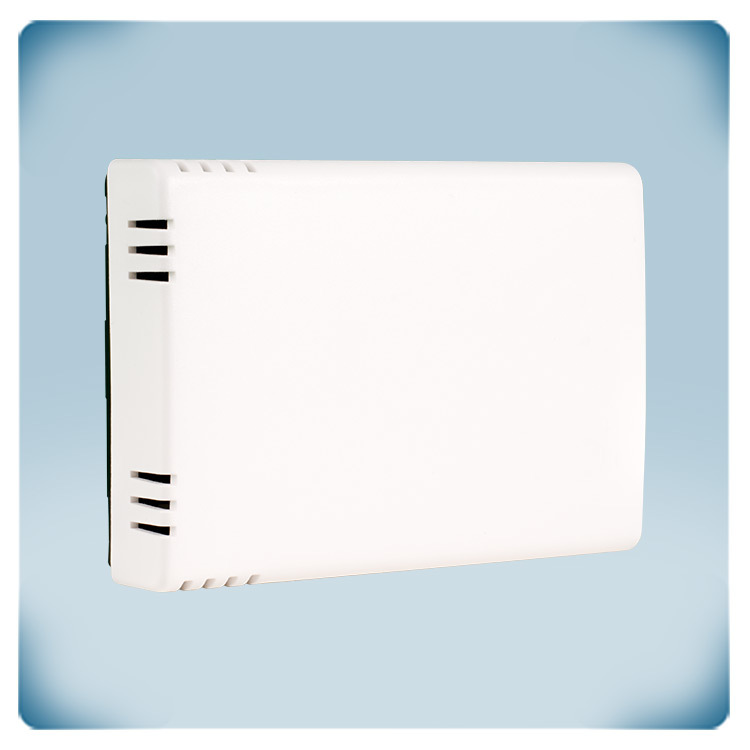

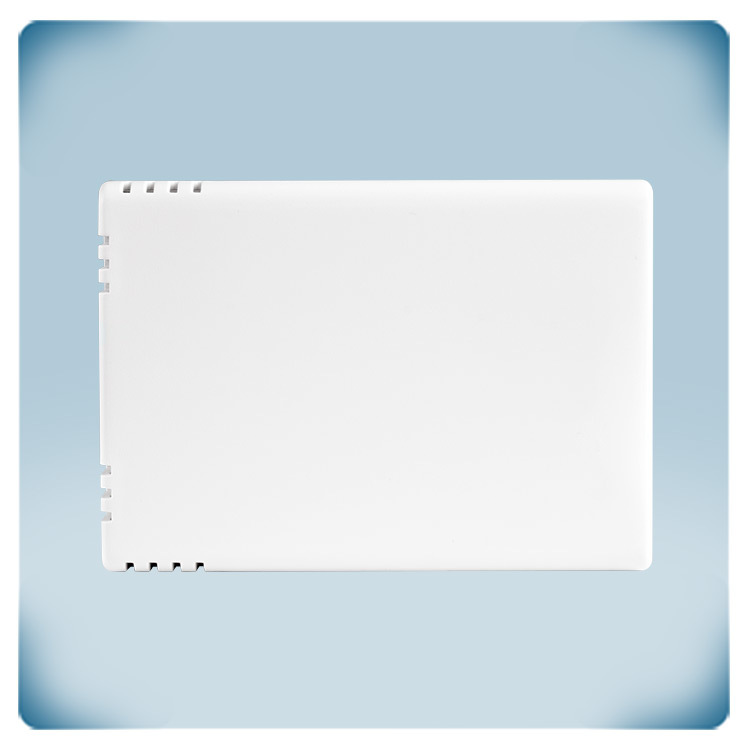

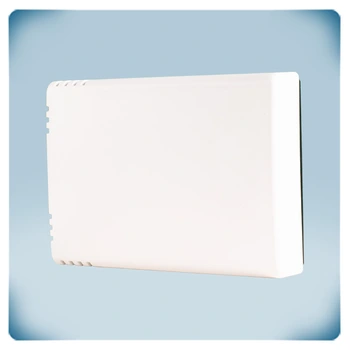

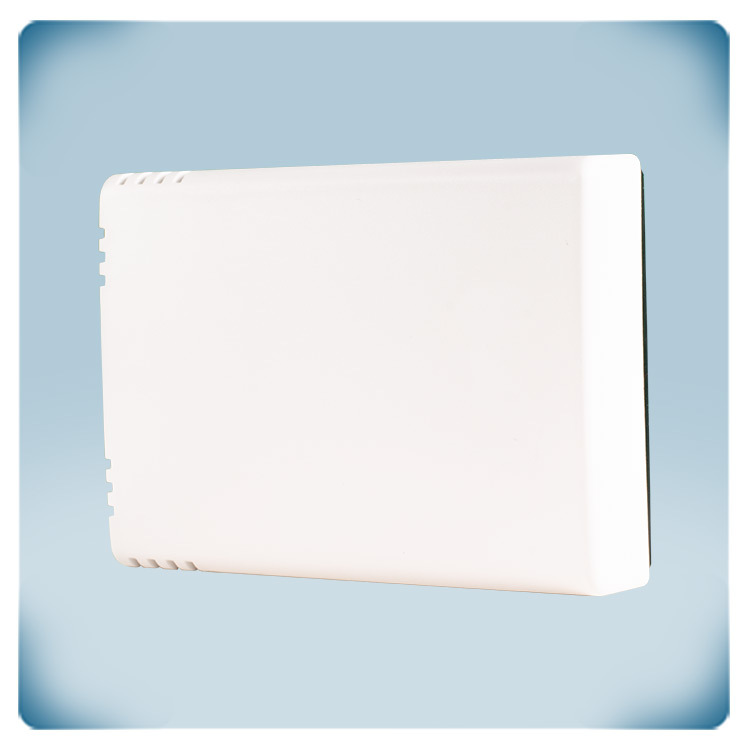

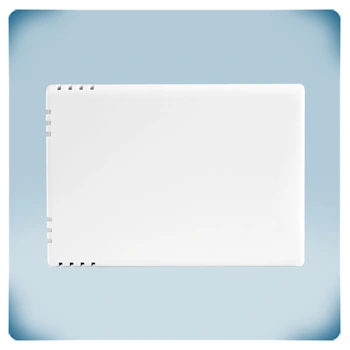

Diseño elegante y contemporáneo
La carcasa ofrece un diseño elegante y contemporáneo. Tiene un grado de protección IP30 contra la entrada de polvo y humedad. Puede montarse en una pared en interiores. Para asegurar un rendimiento óptimo, debe protegerse de la luz solar directa.
