Regulador por transformador de ventiladores | Modbus RTU | 7,5 A
Descripción de producto
Regulador con comunicación Modbus para control gradual, en escalones, de la velocidad de rotación de motores monofásicos 230 VAC, regulables por tensión con amperaje máximo de 7,5 A.

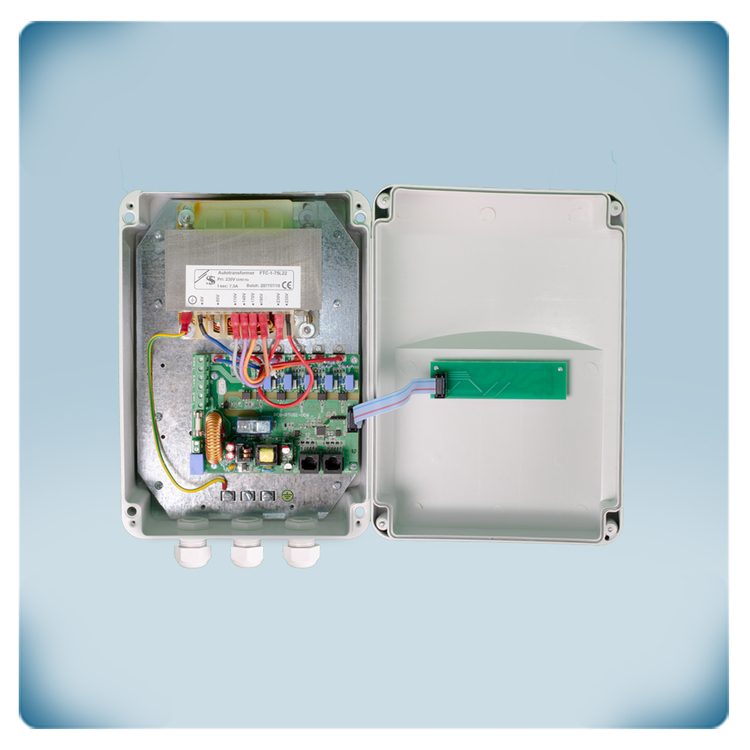

Los reguladores de las series RTVS1 tienen autotransformadores, que generan tensión de alimentación con una forma sinusoidal perfecta y también disponen de monitorización TK para protección térmica del motor.
La velocidad del motor/ventilador se puede regular en 5 grados (escalones). En modo manual la velocidad se puede ajustar por el usuario a través del Modbus Holding Register 14. En modo automático la velocidad se puede controlar según las mediciones realizadas por un sensor de HVAC de Sentera conectado al regulador. Así se puede conseguir una demanda controlada de ventilación. Por ejemplo, si se conecta un sensor inteligente de CO2 en modo automático, la velocidad del motor/ventilador se regulará en función de la concentración de dióxido de carbono (CO2). Asimismo, en modo automático se hace posible el control de la velocidad según la temperatura (T), la humedad relativa (HR), monóxido de carbono (CO) y dióxido de nitrógeno (NO2), así como según la calidad del aire (total de compuestos orgánicos volátiles - TCOV).
La salida no regulada de 230 VAC se puede usar para conectar un dispositivo externo, como por ejemplo, una válvula, lámpara de indicación de funcionamiento, actuador para válvula o compuerta, etc.
La caja se ha proyectado para montaje en superficie en ambientes cerrados. Su grado de protección es IP54.
Especificaciones y descripción adicionales
Beneficios importantes de uso de reguladores por transformadores
La mayoría de los motores eléctricos son regulables por tensión. Los reguladores por transformadores son una solución de control de velocidad práctica y estable. Otro importante beneficio de los dispositivos de control basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (5 escalones) y un regulador con una larga vida útil a un precio razonable.
La mayoría de los motores eléctricos son regulables por tensión. Los reguladores por transformadores son una solución de control de velocidad práctica y estable. Otro importante beneficio de los dispositivos de control basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (5 escalones) y un regulador con una larga vida útil a un precio razonable.
Ajuste a través de protocolo de comunicación Modbus RTU Este es un controlador de velocidad de ventiladores con motores con amperaje hasta 7,5 A. Este controlador requiere una señal de control digital Modbus RTU. En modo manual, esto se puede hacer a través de un sistema de gestión de edificios (BMS) o un dispositivo subordinado (slave) con comunicación Modbus RTU. La velocidad del ventilador deseada se escribe en el registro Modbus 12. En modo automático, un sensor HVAC de Sentera, un módulo de conversión de señal 0-10 V en señal Modbus DADCM o un poteciómetro digital de las series SPV se puede conectar para posibilitar la demanda controlada de ventilación (DCV). El dispositivo conectado se puede especificar a través del registro Modbus 18. La velocidad de ventilador se regulará a través del dispositivo conectado. De esta manera en modo automático, la velocidad del ventilador se puede controlar a través de una señal analógica (0-10 V), que se convertirá en señal digital (Modbus). Así se posibilita la demanda controlada de ventilación según CO2, total de compuestos orgánicos volátiles (TCOV), CO, temperatura y humedad relativa.
De velocidad míninma a máxima o de máxima a mínima
En modo automático se puede cambiar la velocidad. De mínima a máxima. significa, que la velocidad del ventilador aumentará proporcionalmente al aumento de los valores medidos. De máxima a mínina significa, que la velocidad disminuirá proporcionalmente a la disminución de los valores medidos.
Salida no regulada 230 VAC para conexión de dispositivos externos
Esta salida se puede seleccionar a través de registro Modbus 19 y por defecto se utiliza para indicar alarmas. También se puede usar para conectar de dispositivos externos, por ejemplo, para indicación de funcionamiento del motor. El control de la salida no regulada se puede efectuar a través del registro Modbus 14.
Protección contra sobrecalentamiento de motor
Este regulador de velocidad de ventiladores puede monitorear los termocontactos del motor (TK), que detectan la temperatura de los devanados del motor. Si se detecta sobrecalentamiento, la monitorización TK desactivará el motor para evitar averías. Siempre que el motor no tenga termocontactos, la monitorización TK debe desactivarse a través del registro Modbus 14.
Reinicio automático después de corte de suministro eléctrico
En caso de un corte de alimentación, este regulador se reiniciará automáticamente. Esto es, cuando se restablezca la alimentación, el motor se reiniciará automáticamente.
Indicadores LED
Los reguladores de las series RTVS1 tienen LEDs de indicación, instalados en su panel central. Estos indicadores señalan el estado del dispositivo: encendido, comunicación Modbus activa, alarmas, estado de salida no regulada y grado (escalón) actualmente activo.
Indicadores LED
Los reguladores de las series RTVS1 tienen LEDs de indicación, instalados en su panel central. Estos indicadores señalan el estado del dispositivo: encendido, comunicación Modbus activa, alarmas, estado de salida no regulada y grado (escalón) actualmente activo.
Caja con alto grado de protección
La caja está hecha de plástico r-ABS de alta calidad. Este material tiene una buena resistencia al calor y ofrece una significativa protección contra impactos. El grado de protección IP54 garantiza la plena protección del dispositivo contra penetración de gotas de agua y polvo. La caja es adecuada para montaje en superficie.
