Hoja de datos
Regulador electrónico de ventilador | interruptor de luz | 6 A
Descripción de producto

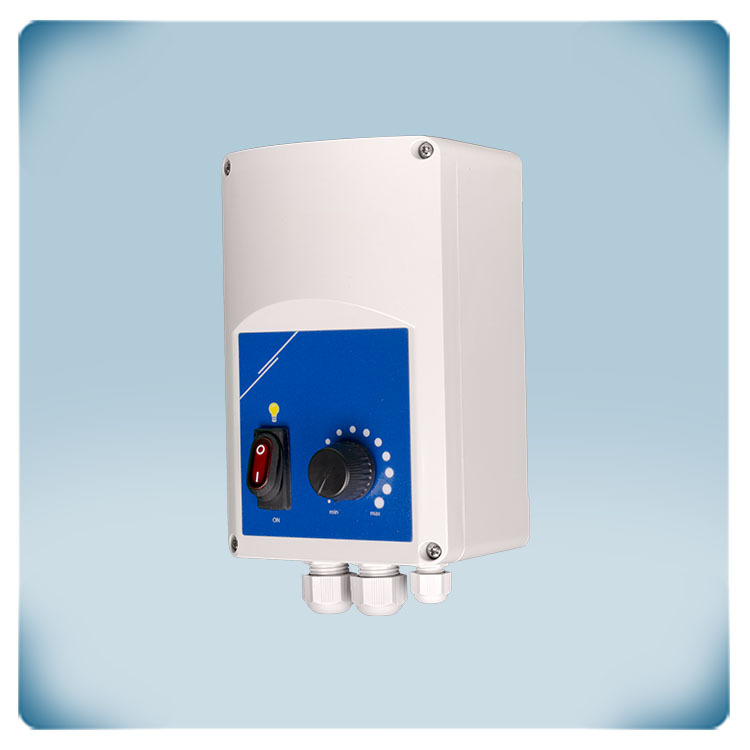

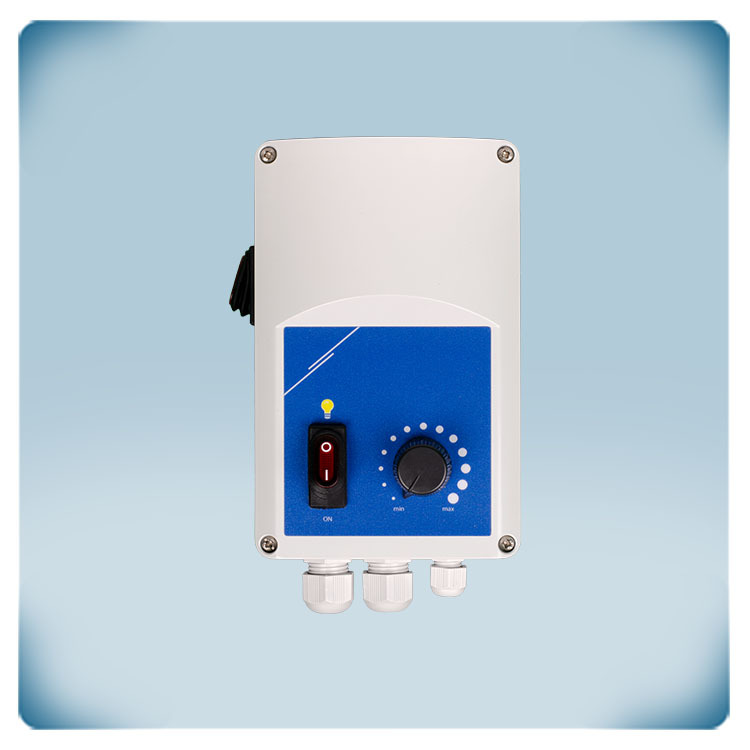

Regulador electrónico de velocidad de motores AC monofásicos con una corriente máxima de 6 A. La velocidad del ventilador se puede ajustar a través del botón giratorio instalado en el panel frontal del regulador. La velocidad mínima y máxima también se pueden ajustar a través de trimmers instalados en la PCB del regulador. El regulador tiene un interruptor ON/OFF instalado en su panel frontal para activar o desactivar directamente una lámpara, válvula, etc.
Este regulador ofrece dos modos de arranque rápido o suave, que se pueden elegir a través de un puente. El regulador también tiene un botón de ON/OFF con luz instalado en la parte lateral lateral de su caja y una salida no regulada para conexión de dispositivos externos.
Este regulador electónico usa el método del control de ángulo de fase, (la tecnología TRIAC), y es adecuado para regulación de ventiladores AC o bombas centrífugas.
Su tensión de alimentación es 230 VAC - 50 Hz.
La caja del regulador es adecuada para montaje en superficie y tiene un alto grado de protección IP54.
Especificaciones y descripción adicionales

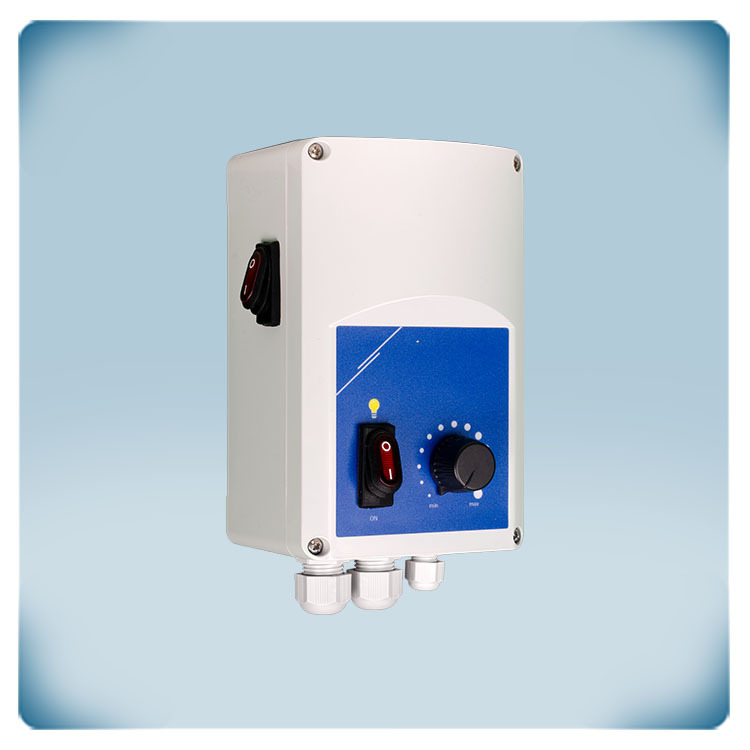

Regulador electrónico de ventilador con interruptor de lámpara integradoEste regulador de velocidad de ventiladores tiene un interruptor de iluminación instalado en su panel frontal. Este interruptor permite la conexión de lámparas u otros dispositivos externos con máxima corriente de 3 A. El regulador de ventilador controla la velocidad de los motores de corriente alterna, reduciendo la tensión suministrada al motor. Esta tensión se reduce, aplicándose el método del control de ángulo de fase, (la tecnología TRIAC). Por eso es solo adecuado para motores de AC, regulables por tensión. Si Usted no está seguro de que, si su motor es regulable por tensión, nosotros recomendamos que se ponga en contacto con el fabricante del motor / ventilador. Este regulador de velocidad funciona de una manera totalmente silenciosa. La velocidad del ventilador se puede regular a través del botón giratorio instalado en el panel frontal del regulador. Dependiendo del tipo de motor, éste puede producir un zumbido cuando funcione a baja velocidad.
Ajustable velocidad mínima y máxima de motor

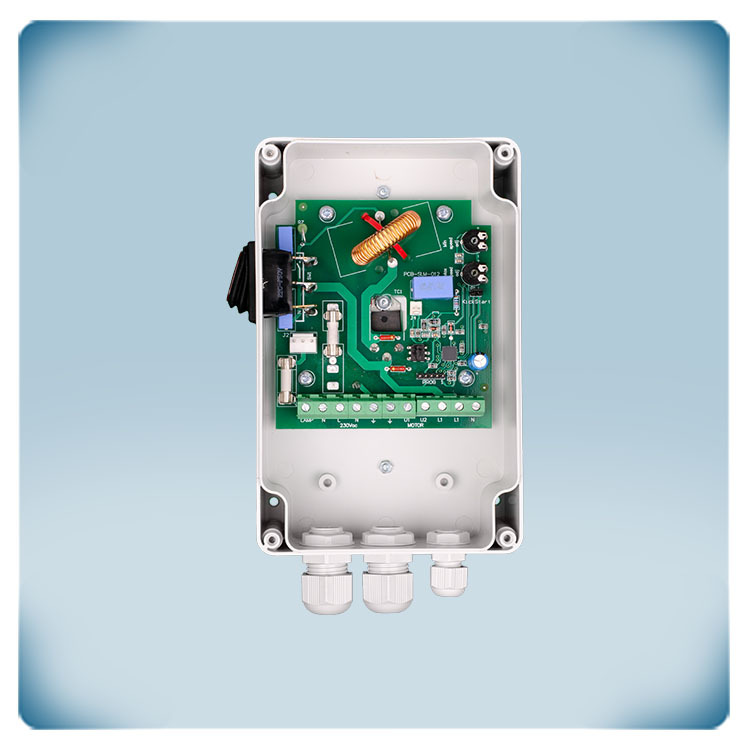

La velocidad mínima y máxima del motor se pueden ajustar mediante dos trimmers internos (instalados en la placa de circuito impreco del regulador). Esto permite optimizar el rango de velocidad del ventilador, que se puede seleccionar mediante el botón giratorio, instalado en el panel frontal. Algunos motores de AC no pueden funcionar durante un largo período de tiempo a baja velocidad, pues existe el riesgo de que se sobrecalienten después de un corto plazo de tiempo. Esto puede dañar el aislamiento del devanado y provocar avería del motor. Para evitar el sobrecalentamiento, la velocidad mínima del motor se puede aumentar. La velocidad mínima a la cual el motor puede funcionar se especifica por su fabricante.
Botón de ON/OFF
Con el botón de ON/OFF con luz instalado en la parte lateral del regulador, se puede activar o desactivar el ventilador de AC. En la posición de ON, el interruptor está iluminado.
Salida no regulada para conexión de dispositivos externos
La salida no regulada se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Tipos de arranque
El arranque rápido y el arranque suave son dos modos diferentes de arrancar el motor. La diferencia está en la forma en que el ventilador de AC acelerará después de su activación. El arranque rápido o el arranque suave se pueden seleccionar mediante un puente interno. El arranque rápido arrancará el motor inmediatamente a velocidad máxima. Después de un período de 8 a 10 segundos, el motor desacelerará hacia la velocidad del ventilador ajustada. El arranque suave acelerará lentamente el motor después de su activación hasta alcanzar la velocidad del ventilador ajustada. Este tiempo de aceleración durará de aproximadamente de 8 a 10 segundos.
Caja de plástico, adecuada para montaje en superficie
Este regulador es adecuado para montaje en superficie solamente en ambientes cerrados, no exponiéndose a luz solar directa. El lugar de instalación debe estar bien ventilado. La caja está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material asegura una protección muy buena contra impactos, polvo y gotas de agua. El grado de protección es muy alto IP54.
Importancia de control de velocidad de ventilador
Un regulador de velocidad de motor AC se puede usar para reducir la velocidad del ventilador y optimizar el suministro de aire fresco. Cuanto mayor sea la velocidad del ventilador, mayor será el consumo de energía. Reduciendo la velocidad del ventilador con el 25% tiene como resultado un ahorro de energía (gastos de funcionamiento) de más del 50%.
