Hoja de datos
Regulador de ventilador por transformador | extracción de humo | 7,5 A
Descripción de producto
Regulador por transformador para control gradual (en escalones) de ventiladores con motores monofásicos 230 VAC. La corriente máxima (combinada) es de 7,5 A.

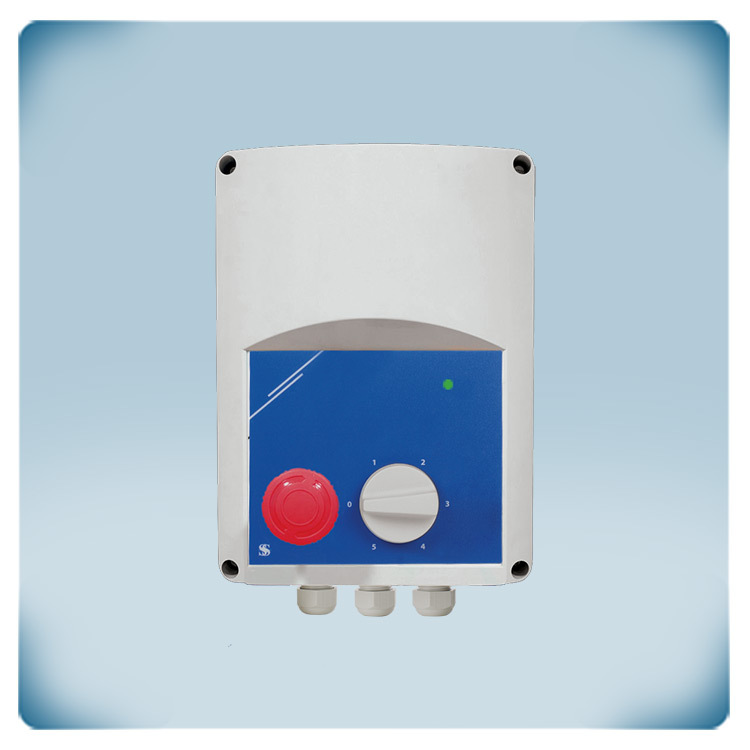

La velocidad del ventilador se regula a través de un botón giratorio con 5 grados (escalones). Este botón giratorio también tiene una posición de apagado (OFF).

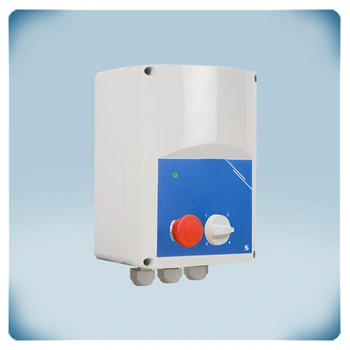

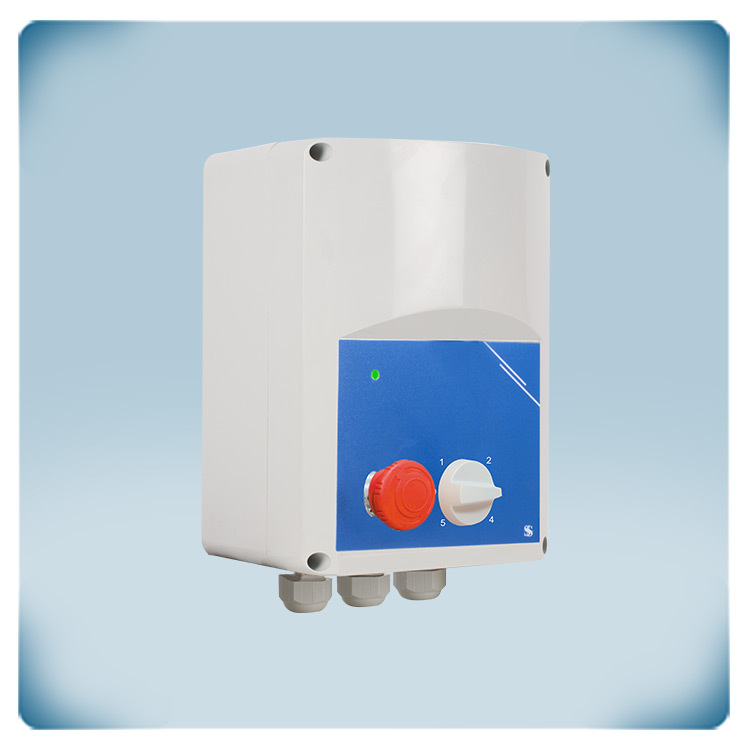

El regulador también tiene un botón de emergencia. Una vez pulsado el motor se acelera a velocidad máxima para producirse una evacuación del humo más eficaz.
Este regulador asimismo dispone de una salida no regulada para conexión de dispositivos externos. Esta salida se activa cuando el motor está funcionando.

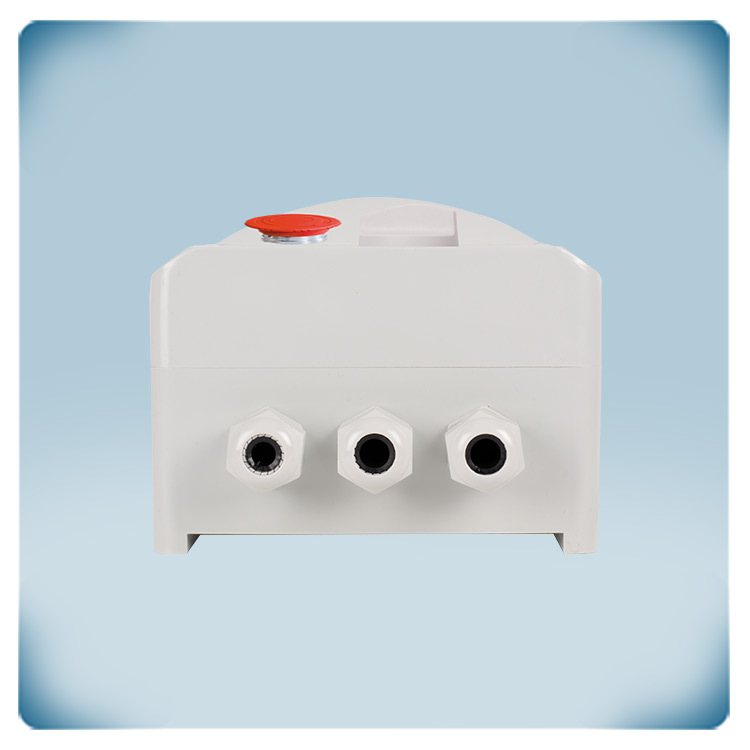

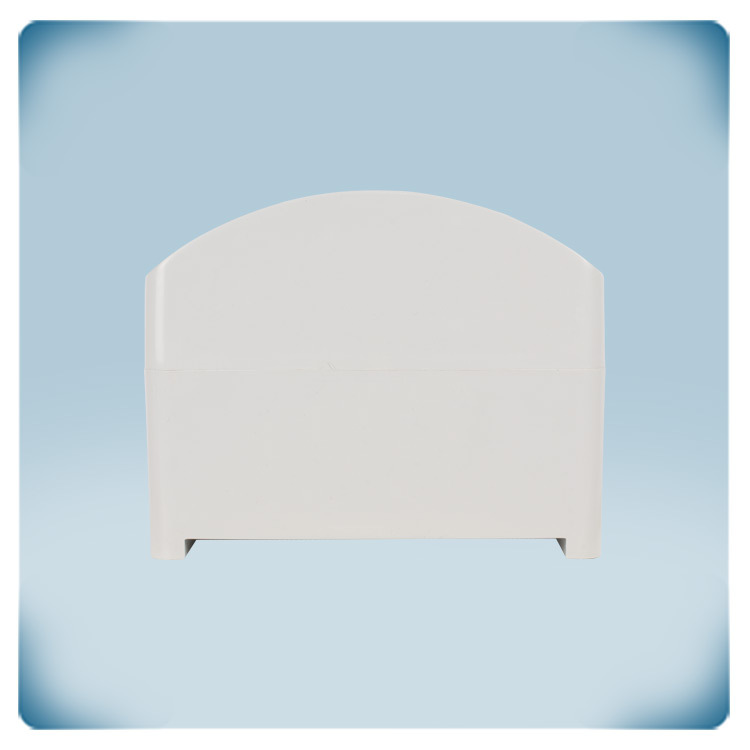

La caja del regulador tiene un alto grado de protección IP54 y es adecuada para montaje en superficie en ambientes cerrados.
Especificaciones y descripción adicionales
Características generales
La gran parte de los motores eléctricos se regulan por tensión. Los reguladores por autotransformadores son una solución de control de velocidad práctica y fiable. Otro importante beneficio de los dispositivos de control basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (escalones) y un regulador con una larga vida útil a un precio razonable.
Regulación de velocidad de motor práctica y simple
Los reguladores de velocidad de ventiladores por transformadores se utilizan ampliamente en cocinas de restaurantes, hoteles, comedores, etc. Generalmente se usan para efectuar un control simple de campanas extractoras o extractores de aire. La velocidad del ventilador se puede aumentar desde parado hasta la velocidad máxima de una manera gradual (en 5 escalones) a través de un botón giratorio con posición de apagado (OFF). La característica más especial de las series SER-1 es su botón de evacuación de humos, instalado en el panel frontal. Al presionar este botón, el motor se acelera a velocidad máxima para producirse una extracción del humo más eficaz. Estos reguladores además tienen un contacto normalmente abierto para conectar un interruptor externo, que tiene la misma función como el botón de emergencia. Sin embarco, en este caso dicha función se efectúa de una manera remota.
Autotransformadores
Estos reguladores pueden controlar la velocidad de motores monofásicos, regulables por tensión. Los reguladores usan la tecnología de autotransformadores. Los autotransformadores son transformadores eléctricos con un único devanado y distintas tomas de tensión. Estas tomas diferentes aseguran distintas tensiones de salida. El devanado único de un autotransformador se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Los autotransformadores integrados en los reguladores de velocidad de ventiladores por transformadores permiten un control gradual (en escalones) de la velocidad del ventilador a través de la reducción de la tensión, suministrada al motor. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
Salida no regulada para conectar de equipos externos
La salida no regulada de 230 VAC se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Interruptor giratorio con retardo de tiempo mecánico integrado
Es muy importante conmutar el interruptor giratorio no demasiado rápido. El interruptor tiene un retardo de tiempo mecánico. Esto es importante para evitar chispas internas durante el cambio y tiene un efecto positivo sobre la vida útil del dispositivo. Cuando el interruptor giratorio se gira desde la posición más rápido que el retardo de tiempo mecánico, el dispositivo permanecerá internamente en la posición de apagado (OFF).
La gran parte de los motores eléctricos se regulan por tensión. Los reguladores por autotransformadores son una solución de control de velocidad práctica y fiable. Otro importante beneficio de los dispositivos de control basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (escalones) y un regulador con una larga vida útil a un precio razonable.
Regulación de velocidad de motor práctica y simpleLos reguladores de velocidad de ventiladores por transformadores se utilizan ampliamente en cocinas de restaurantes, hoteles, comedores, etc. Generalmente se usan para efectuar un control simple de campanas extractoras o extractores de aire. La velocidad del ventilador se puede aumentar desde parado hasta la velocidad máxima de una manera gradual (en 5 escalones) a través de un botón giratorio con posición de apagado (OFF). La característica más especial de las series SER-1 es su botón de evacuación de humos, instalado en el panel frontal. Al presionar este botón, el motor se acelera a velocidad máxima para producirse una extracción del humo más eficaz. Estos reguladores además tienen un contacto normalmente abierto para conectar un interruptor externo, que tiene la misma función como el botón de emergencia. Sin embarco, en este caso dicha función se efectúa de una manera remota.
Autotransformadores
Estos reguladores pueden controlar la velocidad de motores monofásicos, regulables por tensión. Los reguladores usan la tecnología de autotransformadores. Los autotransformadores son transformadores eléctricos con un único devanado y distintas tomas de tensión. Estas tomas diferentes aseguran distintas tensiones de salida. El devanado único de un autotransformador se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Los autotransformadores integrados en los reguladores de velocidad de ventiladores por transformadores permiten un control gradual (en escalones) de la velocidad del ventilador a través de la reducción de la tensión, suministrada al motor. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
Salida no regulada para conectar de equipos externos
La salida no regulada de 230 VAC se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Interruptor giratorio con retardo de tiempo mecánico integrado
Es muy importante conmutar el interruptor giratorio no demasiado rápido. El interruptor tiene un retardo de tiempo mecánico. Esto es importante para evitar chispas internas durante el cambio y tiene un efecto positivo sobre la vida útil del dispositivo. Cuando el interruptor giratorio se gira desde la posición más rápido que el retardo de tiempo mecánico, el dispositivo permanecerá internamente en la posición de apagado (OFF).
Caja con alto grado de protección
La caja está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material tiene una buena resistencia al calor y ofrece una significativa protección contra impactos. El grado de protección IP54 garantiza la plena protección del dispositivo contra penetración de gotas de agua y polvo. La caja es adecuada para montaje en superficie en ambientes cerrados.
