Regulador de ventilador por transformador | TK | 230 VAC - 10 A
Descripción de producto
Este es un regulador de ventilador por transformador, que posibilita un control gradual (en escalones) de ventiladores con motores AC monofásicos 230 V. La corriente máxima (combinada) es de 10 A.
La velocidad del ventilador se controla a través de un botón giratorio con 5 grados (escalones). Este botón giratorio también tiene una posición de apagado (OFF).
La tensión suministrada al motor tiene una forma sinusoidal perfecta, garantizando de este modo su funcionamiento silencioso.
Este regulador tiene una salida no regulada para conexión de dispositivos externos. Esta salida se activa cuando el motor está funcionando.
La función de monitoreo TK protege el motor contra sobrecalentamiento.
Este regulador por transformador se puede utilizar para controlar extractores de campanas de cocina, ventiladores de techo ventiladores de extracción, etc.

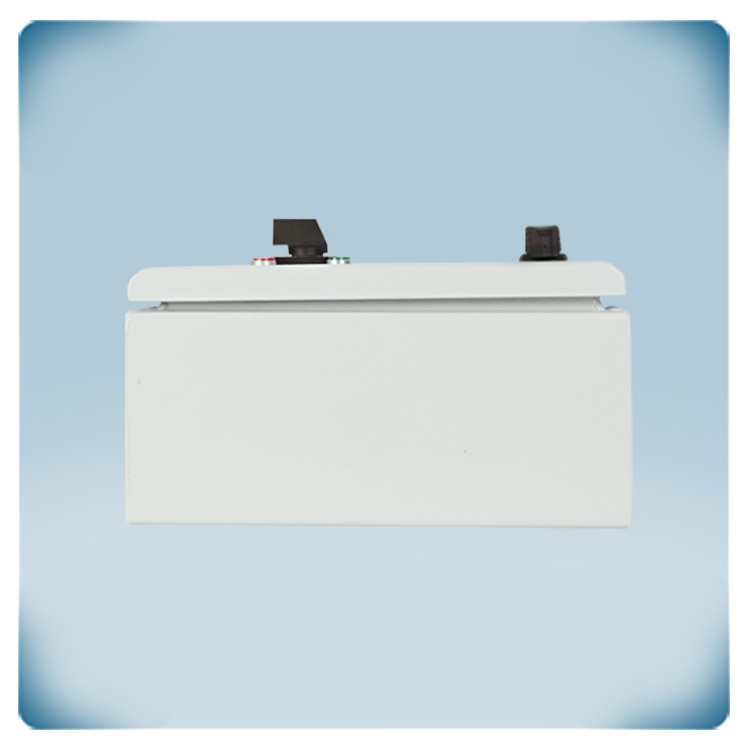

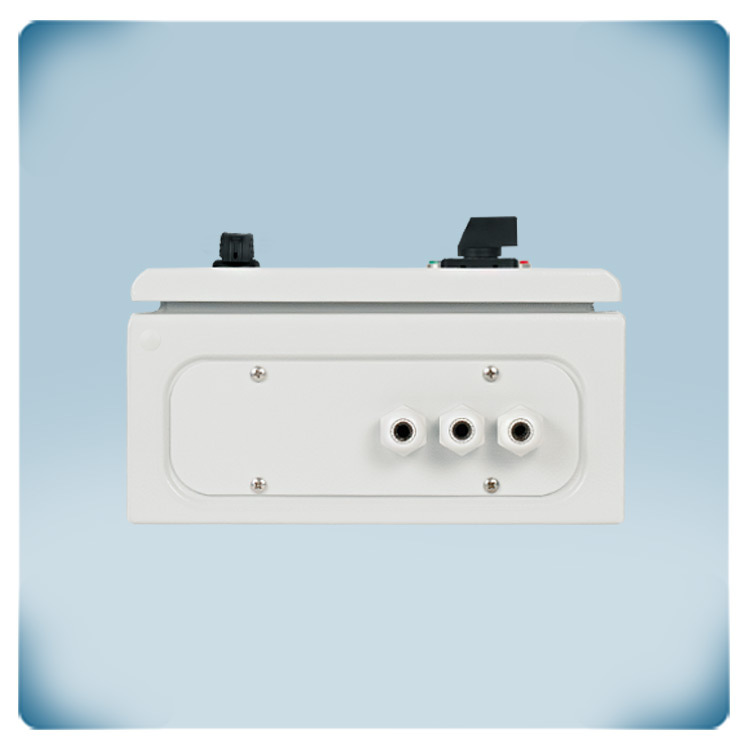

La caja del regulador es de acero y tiene un alto grado de protección IP54. Es adecuada para montaje en superficie en ambientes cerrados.
Especificaciones y descripción adicionales
Cuáles son los beneficios más importantes de un regulador de ventilador por transformador
La mayoría de los motores eléctricos son regulables por tensión. Los reguladores por autotransformadores son una solución de control de velocidad práctica y estable. Otro importante beneficio de los dispositivos de control basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (escalones) y un regulador con una larga vida útil a un precio razonable.
Control de velocidad de ventilador práctico y estable
La mayoría de los motores eléctricos son regulables por tensión. Los reguladores por autotransformadores son una solución de control de velocidad práctica y estable. Otro importante beneficio de los dispositivos de control basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (escalones) y un regulador con una larga vida útil a un precio razonable.
Control de velocidad de ventilador práctico y estable
Los reguladores de velocidad de ventiladores por transformadores se usan ampliamente en cocinas de restaurantes, almacenes u otros entornos industriales. Generalmente se usan para efectuar un control simple de campanas extractoras o extractores de aire. La velocidad del ventilador se puede aumentar desde parado hasta la velocidad máxima de una manera gradual (en 5 escalones). Cuando está conectado, este regulador se puede utilizar inmediatamente No se requiere configuración ni programación. ¡El control de velocidad de ventiladores de AC puede resultar muy fácil fácil!
Que tecnología se aplica
Estos reguladores pueden controlar la velocidad de motores monofásicos, regulables por tensión. La regulación se realiza a través de un botón giratorio instalado en el panel frontal del regulador con 5 grados (escalones) y una posición de apagado (OFF). Estos reguladores usan la tecnología de autotransformadores. Los autotransformadores son transformadores eléctricos con un único devanado y distintas tomas de tensión. Estas tomas diferentes aseguran distintas tensiones de salida. El devanado único de un autotransformador se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Los autotransformadores integrados en los reguladores de velocidad de ventiladores por transformadores permiten un control gradual (en escalones) de la velocidad del ventilador a través de la reducción de la tensión, suministrada al motor. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
Salida no regulada para conexión de dispositivos externos
La salida no regulada de 230 VAC se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Protección térmica de motor - TK
Cuando un motor de AC tiene una avería y deje de funcionar, esto suele deberse a un sobrecalentamiento. Para detectar a tiempo el sobrecalentamiento del motor, algunos motores están equipados con TK o contactos térmicos. Estos contactos térmicos miden la temperatura en los devanados del motor. Los reguladores de velocidad de ventiladores de las series STRS1 pueden monitorear los contactos térmicos del motor. En caso de sobrecalentamiento del motor, la función de monitoreo TK lo desactivará para evitar daños permanentes. Si el motor no está equipado con contactos TK, deben conectarse ambos terminales de TK del regulador para simular la temperatura normal del motor
Interruptor giratorio con retardo de tiempo mecánico integrado
Es muy importante conmutar el interruptor giratorio no demasiado rápido. El interruptor tiene un retardo de tiempo mecánico. Esto es importante para evitar chispas internas durante el cambio y tiene un efecto positivo sobre la vida útil del dispositivo. Cuando el interruptor giratorio se gira desde la posición más rápido que el retardo de tiempo mecánico, el dispositivo permanecerá internamente en la posición de apagado (OFF).
Que tecnología se aplica
Estos reguladores pueden controlar la velocidad de motores monofásicos, regulables por tensión. La regulación se realiza a través de un botón giratorio instalado en el panel frontal del regulador con 5 grados (escalones) y una posición de apagado (OFF). Estos reguladores usan la tecnología de autotransformadores. Los autotransformadores son transformadores eléctricos con un único devanado y distintas tomas de tensión. Estas tomas diferentes aseguran distintas tensiones de salida. El devanado único de un autotransformador se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Los autotransformadores integrados en los reguladores de velocidad de ventiladores por transformadores permiten un control gradual (en escalones) de la velocidad del ventilador a través de la reducción de la tensión, suministrada al motor. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
Salida no regulada para conexión de dispositivos externosLa salida no regulada de 230 VAC se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Protección térmica de motor - TK
Cuando un motor de AC tiene una avería y deje de funcionar, esto suele deberse a un sobrecalentamiento. Para detectar a tiempo el sobrecalentamiento del motor, algunos motores están equipados con TK o contactos térmicos. Estos contactos térmicos miden la temperatura en los devanados del motor. Los reguladores de velocidad de ventiladores de las series STRS1 pueden monitorear los contactos térmicos del motor. En caso de sobrecalentamiento del motor, la función de monitoreo TK lo desactivará para evitar daños permanentes. Si el motor no está equipado con contactos TK, deben conectarse ambos terminales de TK del regulador para simular la temperatura normal del motor
Interruptor giratorio con retardo de tiempo mecánico integrado
Es muy importante conmutar el interruptor giratorio no demasiado rápido. El interruptor tiene un retardo de tiempo mecánico. Esto es importante para evitar chispas internas durante el cambio y tiene un efecto positivo sobre la vida útil del dispositivo. Cuando el interruptor giratorio se gira desde la posición más rápido que el retardo de tiempo mecánico, el dispositivo permanecerá internamente en la posición de apagado (OFF).
Caja metálica de alta calidad
Asegúrese de que el regulador de velocidad de ventiladores se pueda enfriar suficientemente. Preferiblemente el regulador debe montarse en un lugar bien ventilado, no exponiéndose a la luz solar directa. La caja está hecha de acero de alta calidad. Esto es muy importante tomándose en consideración el peso de los autotransformadores. El grado de protección de la caja es IP54 y asegura una protección contra gotas de agua y polvo. Este regulador de velocidad de ventiladores puede instalarse en una superficie lisa como pared o panel en ambientes cerrados.
Asegúrese de que el regulador de velocidad de ventiladores se pueda enfriar suficientemente. Preferiblemente el regulador debe montarse en un lugar bien ventilado, no exponiéndose a la luz solar directa. La caja está hecha de acero de alta calidad. Esto es muy importante tomándose en consideración el peso de los autotransformadores. El grado de protección de la caja es IP54 y asegura una protección contra gotas de agua y polvo. Este regulador de velocidad de ventiladores puede instalarse en una superficie lisa como pared o panel en ambientes cerrados.
