Hoja de datos

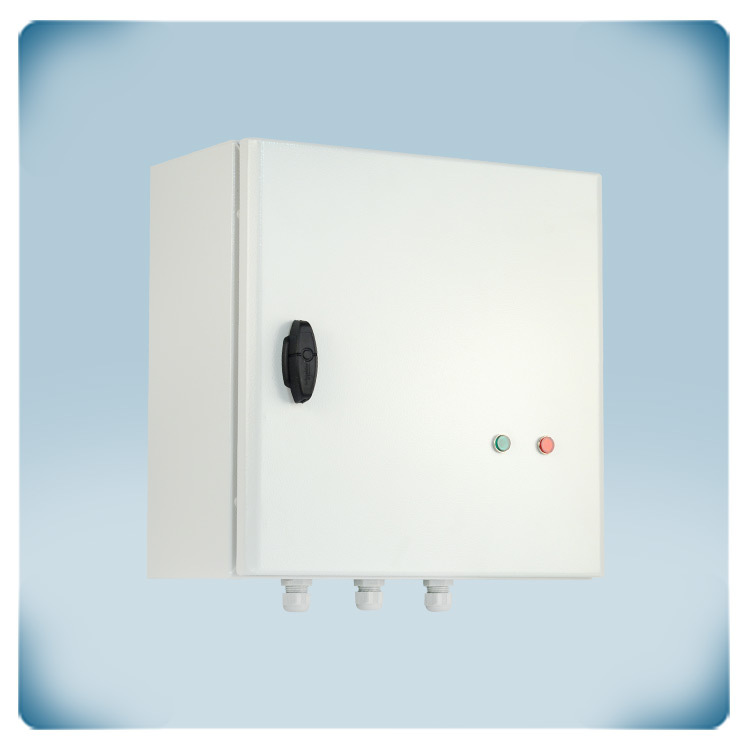

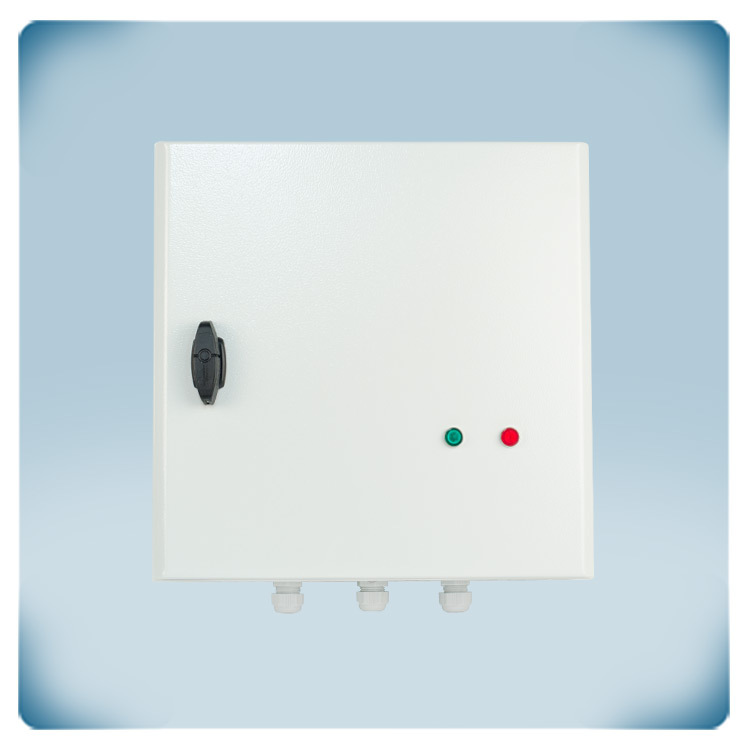

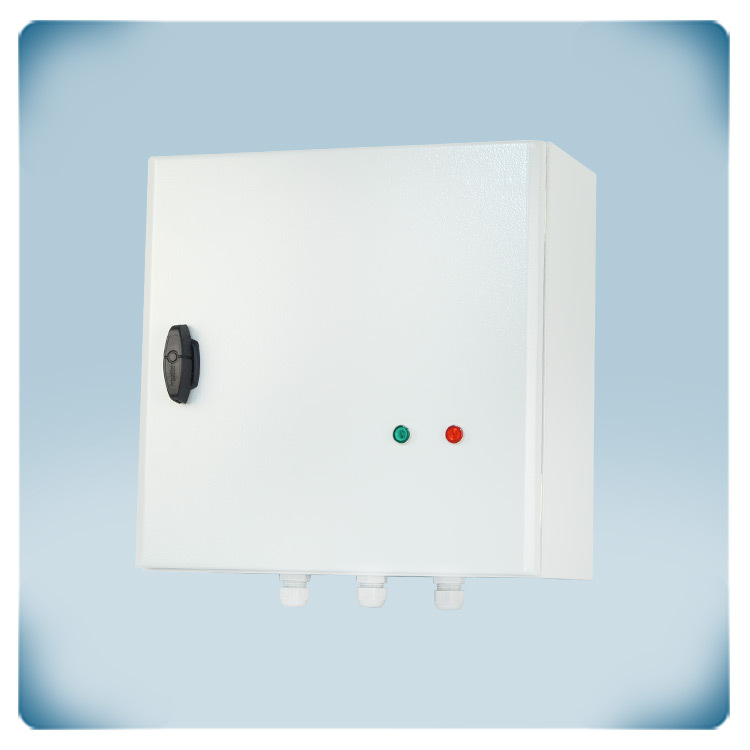

Regulador de ventilador en 5 pasos | entrada analógica 0-10 V | 10 A
Descripción de producto
Este es controlador de velocidad de ventilador con una entrada analógica.
El regulador posibilita el control gradual (en 5 escalones) de ventiladores con motores monofásicos 230 VAC, cuyo amperaje máximo no supera 10 A. Los 5 escalones se pueden elegir a través de una señal de control analógica 0-10 VDC.
Su función de monitorización TK desactiva el motor en caso de sobrecalentamiento, si el motor está equipado con termocontactos.
El regulador tiene una salida no regulada para conexión de dispositivos externos. Esta salida se activa cuando el motor está funcionando.
La tensión de salida tiene una forma sinusoidal perfecta, garantizando de este modo el funcionamiento silencioso del motor.
La caja del dispositivo este hecha de acero y tiene un alto grado de protección (IP54). Es para montaje en superficie
Especificaciones y descripción adicionales
¿Qué es un regulador por transformador?
La mayoría de los motores eléctricos son regulables por tensión. Los reguladores por autotransformadores son una solución de control de velocidad práctica y estable. Otro importante beneficio de los dispositivos de control basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es funcionamiento silencioso del motor, el control simple en grados (escalones), así como un dispositivo con una larga vida útil, que tiene un precio razonable.
Señal de control 0-10 V Se puede elegir uno de los grados de velocidad del ventilador disponibles mediante la señal de entrada de 0-10 V. Si no hay una señal de 0-10 V disponible, se puede conectar potenciómetro externo. El potenciómetro MTP-X10K-NA se puede conectar a la fuente de 12 VDC del controlador STVS1.
Por ejemplo, la señal de entrada 2 V activa el escalón de velocidad 1 (110 VAC se siministran al motor), la señal de entrada 4 V activa el escalón de velocidad 2 (140 VAC se suministran al motor), etc
Fácil de instalar
ELos reguladores de velocidad de ventiladores por transformadores se utilizan ampliamente en cocinas de restaurantes, almacenes u otros entornos industriales. Generalmente se usan para efectuar un control simple de campanas extractoras o extractores de aire. La velocidad del ventilador se puede aumentar desde parado hasta la velocidad máxima de una manera gradual (en 5 escalones). Cuando está conectado, este regulador se puede utilizar inmediatamente. No se requiere configuración ni programación. ¡El control de velocidad de ventiladores de AC puede resultar muy fácil!
Salida no regulada
La salida no regulada de 230 VAC se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Protección contra sobrecalentamiento TK
Este regulador de velocidad del ventilador puede monitorear los contactos térmicos del motor, (los termocontactos TK detectan la temperatura en los devanados del motor). En caso de sobrecalentamiento del motor, la función de monitorización TK procederá a su desactivación para evitar avería. Si el motor no tiene contactos TK, entre ambos terminales TK del regulador debe colocarse un puente para simular la temperatura normal del motor.
Caja con alto grado de protección
La caja está hecha de metal de alta calidad. Este material tiene una buena resistencia al calor y ofrece una significativa protección contra impactos. El grado de protección IP54 garantiza la plena protección del dispositivo contra penetración de gotas de agua y polvo. La caja es adecuada para montaje en superficie.
