Hoja de datos
Regulador de velocidad de ventilador | start-stop remoto | TK | 10 A
Descripción de producto
Este es controlador de motor, que tiene entrada digital, salidas de alarma y no regulada. El regulador posibilita el control gradual (en 5 escalones) de ventiladores con motores monofásicos 230 VAC, cuyo amperaje máximo no supera 10 amperios.

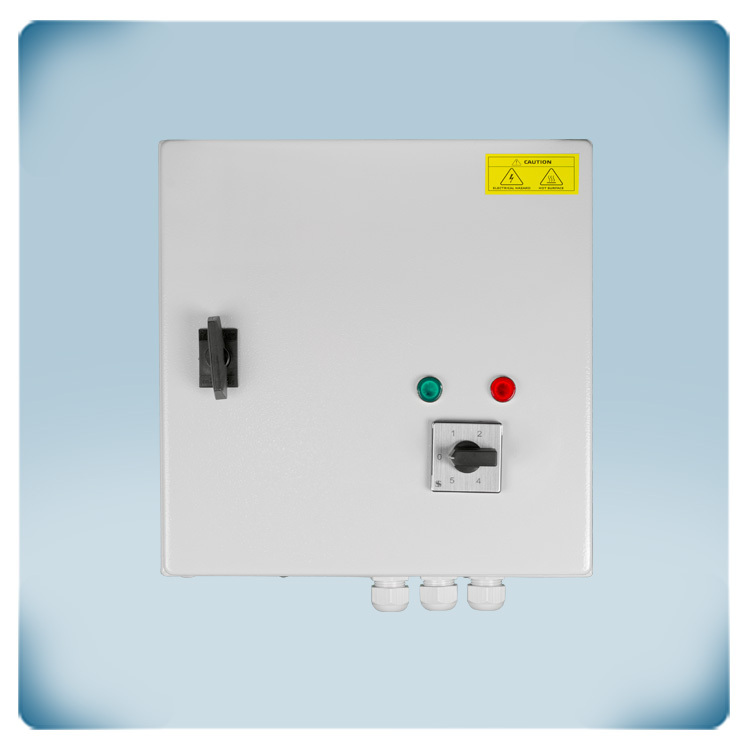

El regulador tiene un botón giratorio con cinco grados, que también tiene posición de apagado (OFF).
La monitorización TK detecta el sobrecalentamiento y desactiva el motor para evitar su avería.
La entrada digital se puede usar para un control stop - start remoto. Este controlador se reinicia automáticamente después de corte del suministro eléctrico.
Debido al uso de la tecnología de autotransformadores la tensión de salida tiene una forma sinusoidal perfecta, garantizando de este modo el funcionamiento silencioso del motor.

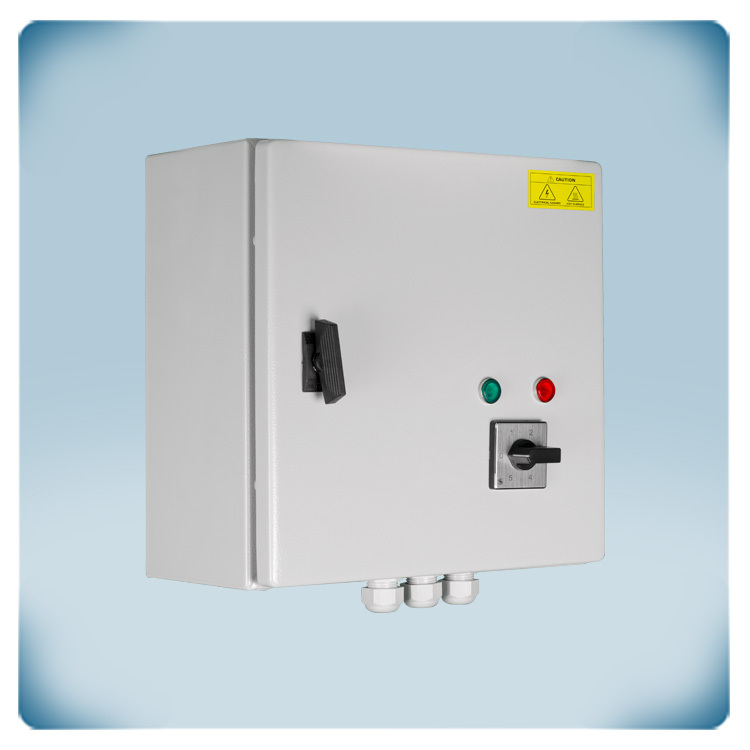

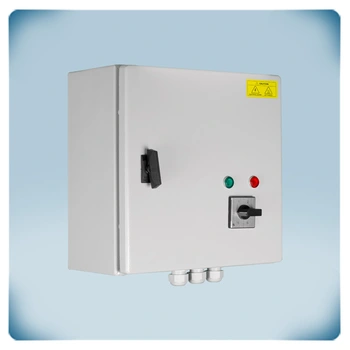

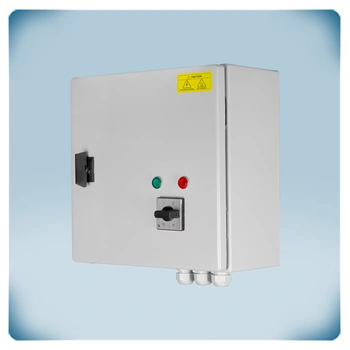

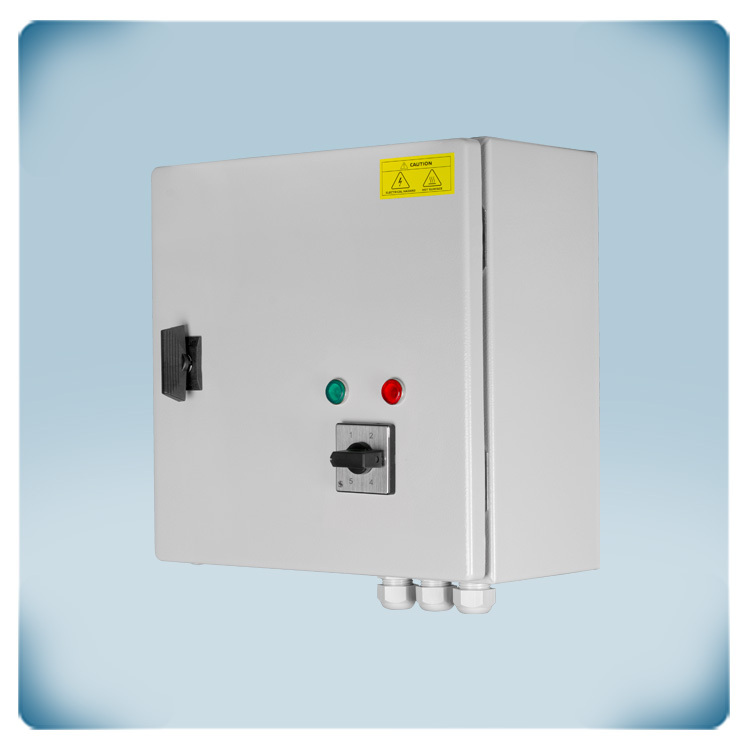

La caja del dispositivo es de acero y tiene un alto grado de protección (IP54) y es adecuada para montaje en superficie en ambientes cerrados.
Tomas de tensión: 0-(80)-110-140-170-190-230 VAC.
Especificaciones y descripción adicionales
En qué consiste la tecnología de regulación
Estos reguladores pueden controlar la velocidad de motores monofásicos, regulables por tensión. La regulación se realiza a través de un botón giratorio instalado en el panel frontal del regulador con 5 grados (escalones) y una posición de apagado (OFF). Estos reguladores usan la tecnología de autotransformadores. Los autotransformadores son transformadores eléctricos con un único devanado y distintas tomas de tensión. Estas tomas diferentes aseguran distintas tensiones de salida. El devanado único de un autotransformador se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Los autotransformadores integrados en los reguladores de velocidad de ventiladores por transformadores permiten un control gradual (en escalones) de la velocidad del ventilador a través de la reducción de la tensión, suministrada al motor. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
Regulación de velocidad de ventiladores simple y práctica
Una gran parte de los motores eléctricos se regulan por tensión. Los reguladores por autotransformadores son una solución de control de velocidad práctica y estable. Otro importante beneficio de los dispositivos de control, basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (escalones) y un regulador con una larga vida útil a un precio razonable.
Entradas para control remoto
Las serie STRA1 ofrecen más opciones de control gracias a las entradas adicionales. A través de estas entradas, el motor se puede activar o desactivar de forma remota. Esto se puede utilizar, por ejemplo, para conectar un contacto de puerta para controlar una cortina de aire. Cuando se abre la puerta, el contacto de la puerta activa la cortina de aire a través de la entrada del controlador STRA1. Cuando se abre la puerta, el contacto de la puerta activa la cortina de aire a través de la entrada del controlador STRA1. La cortina de aire funcionará a una velocidad fija, configurada mediante el interruptor giratorio. Otro ejemplo es conectar una alarma de humo a la entrada. Si se activa una la elerta de humo, el motor se desactivará. De esta manera se puede evitar la propagación de gases de humo tóxicos a través del sistema de ventilación.
Protección de TK contra sobrecalentamiento de motor
Cuando un motor de AC tiene una avería y deje de funcionar, esto suele deberse a un sobrecalentamiento. Para detectar a tiempo el sobrecalentamiento del motor, algunos motores están equipados con TK o contactos térmicos. Estos contactos térmicos miden la temperatura en los devanados del motor. Los reguladores de velocidad de ventiladores de las series STRA1 pueden monitorear los contactos térmicos del motor. En caso de sobrecalentamiento del motor, la función de monitoreo TK lo desactivará para evitar daños permanentes. Si el motor no está equipado con contactos TK, deben conectarse ambos terminales de TK del regulador para simular la temperatura normal del motor
Interruptores giratorios con retardo de tiempo mecánico integrado
Es muy importante conmutar los interruptores giratorios no demasiado rápido. Los interruptores tienen un retardo de tiempo mecánico. Esto es importante para evitar chispas internas durante el cambio y tiene un efecto positivo sobre la vida útil del dispositivo. Cuando los interruptores giratorios se giran desde la posición más rápido que el retardo de tiempo mecánico, el dispositivo permanecerá internamente en la posición de apagado (OFF).
Estos reguladores pueden controlar la velocidad de motores monofásicos, regulables por tensión. La regulación se realiza a través de un botón giratorio instalado en el panel frontal del regulador con 5 grados (escalones) y una posición de apagado (OFF). Estos reguladores usan la tecnología de autotransformadores. Los autotransformadores son transformadores eléctricos con un único devanado y distintas tomas de tensión. Estas tomas diferentes aseguran distintas tensiones de salida. El devanado único de un autotransformador se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Los autotransformadores integrados en los reguladores de velocidad de ventiladores por transformadores permiten un control gradual (en escalones) de la velocidad del ventilador a través de la reducción de la tensión, suministrada al motor. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
Regulación de velocidad de ventiladores simple y prácticaUna gran parte de los motores eléctricos se regulan por tensión. Los reguladores por autotransformadores son una solución de control de velocidad práctica y estable. Otro importante beneficio de los dispositivos de control, basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (escalones) y un regulador con una larga vida útil a un precio razonable.
Salida no regulada para conexión de dispositivos externos
La salida no regulada de 230 VAC se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".Entradas para control remoto
Las serie STRA1 ofrecen más opciones de control gracias a las entradas adicionales. A través de estas entradas, el motor se puede activar o desactivar de forma remota. Esto se puede utilizar, por ejemplo, para conectar un contacto de puerta para controlar una cortina de aire. Cuando se abre la puerta, el contacto de la puerta activa la cortina de aire a través de la entrada del controlador STRA1. Cuando se abre la puerta, el contacto de la puerta activa la cortina de aire a través de la entrada del controlador STRA1. La cortina de aire funcionará a una velocidad fija, configurada mediante el interruptor giratorio. Otro ejemplo es conectar una alarma de humo a la entrada. Si se activa una la elerta de humo, el motor se desactivará. De esta manera se puede evitar la propagación de gases de humo tóxicos a través del sistema de ventilación.
Protección de TK contra sobrecalentamiento de motor
Cuando un motor de AC tiene una avería y deje de funcionar, esto suele deberse a un sobrecalentamiento. Para detectar a tiempo el sobrecalentamiento del motor, algunos motores están equipados con TK o contactos térmicos. Estos contactos térmicos miden la temperatura en los devanados del motor. Los reguladores de velocidad de ventiladores de las series STRA1 pueden monitorear los contactos térmicos del motor. En caso de sobrecalentamiento del motor, la función de monitoreo TK lo desactivará para evitar daños permanentes. Si el motor no está equipado con contactos TK, deben conectarse ambos terminales de TK del regulador para simular la temperatura normal del motor
Interruptores giratorios con retardo de tiempo mecánico integrado
Es muy importante conmutar los interruptores giratorios no demasiado rápido. Los interruptores tienen un retardo de tiempo mecánico. Esto es importante para evitar chispas internas durante el cambio y tiene un efecto positivo sobre la vida útil del dispositivo. Cuando los interruptores giratorios se giran desde la posición más rápido que el retardo de tiempo mecánico, el dispositivo permanecerá internamente en la posición de apagado (OFF).
Caja de metal
Las cajas son muy importantes para la protección de los componentes del dispositivo contra diversos factores externos como humedad, polvo e impactos mecánicos. Por eso, la caja de los reguladores de las series STRA1 de 10 A y 13 A, 16 A y 20 A están hechas de acero. El grado de protección de la caja es IP54 y asegura una protección contra gotas de agua y polvo. Este regulador de velocidad de ventiladores puede instalarse en una superficie lisa como pared o panel en ambientes cerrados, no exponiéndose a la luz solar directa. Asegúrese de que el regulador se pueda enfriar suficientemente. Preferiblemente el regulador debe montarse en un lugar bien ventilado.
