Hoja de datos

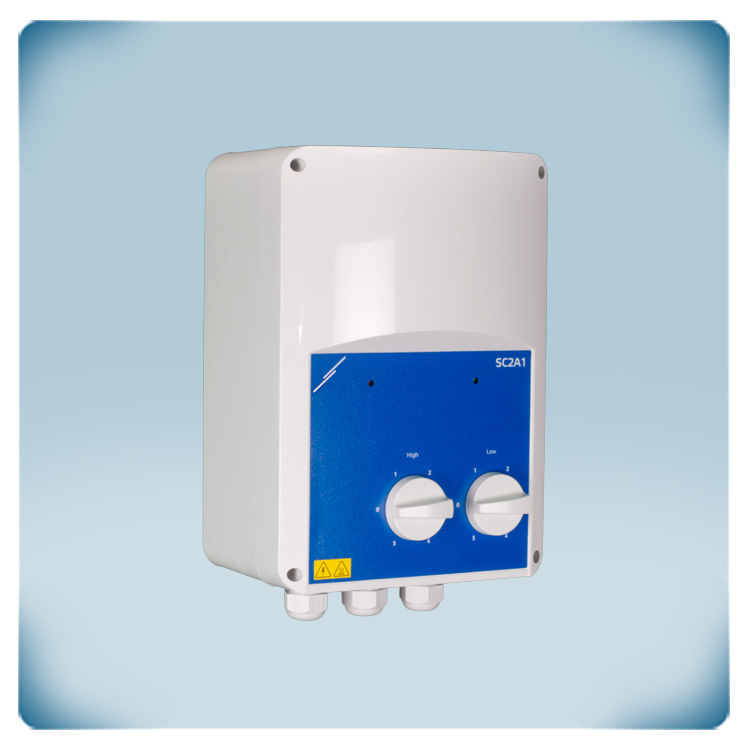

Regulador de velocidad de ventilador | función día-noche | TK | 7,5 A
Descripción de producto
Este regulador por transformador de velocidad de ventiladores tiene función de día-noche y monitorización de la temperatura del motor (TK). El regulador posibilita el control gradual (en escalones) de velocidad de ventiladores con motores monofásicos 230 VAC. La corriente máxima (combinada) es de 7,5 A.
La velocidad del ventilador (baja o alta) se regula a través de dos botones giratorios con 5 grados (escalones). Estos botones también tienen una posición de apagado (OFF).
La entrada de conmutación integrada hace posible elegir una de estas dos velocidades del motor. A esta entrada se pueden conectar un temporizador, termostato o interruptor.
La función de monitorización TK protege el motor contra sobrecalentamiento.
Gracias al uso de la tecnología de autotransformadores, la tensión suministrada al motor es con una forma sinusoidal perfecta. De este modo se garantiza su funcionamiento silencioso.
El regulador tiene una salida no regulada para conexión de dispositivos externos, que se activa cuando el motor está funcionando.
La caja del regulador es de plastico y tiene un alto grado de protección IP54. Es adecuada para montaje en superficie en ambientes cerrados.
Especificaciones y descripción adicionales
Qué tipo de tecnología se aplica
Estos reguladores pueden controlar la velocidad de motores AC, monofásicos, regulables por tensión (230 V / 50–60 Hz). La regulación se realiza a través de dos botones giratorios, (velocidad alta o baja), instalados en el panel frontal del regulador con 5 grados (escalones) y una posición de apagado (OFF). Estos reguladores usan la tecnología de autotransformadores. Los autotransformadores son transformadores eléctricos con un único devanado y distintas tomas de tensión. Estas tomas diferentes aseguran distintas tensiones de salida. El devanado único de un autotransformador se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Los autotransformadores integrados en los reguladores de velocidad de ventiladores por transformadores permiten un control gradual (en escalones) de la velocidad del ventilador a través de la reducción de la tensión, suministrada al motor. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
Control de velocidad de ventilador simple y práctico
La mayoría de los motores eléctricos se regulan por tensión. Los reguladores por autotransformadores son una solución de control de velocidad práctica y estable. Otro importante beneficio de los dispositivos de control, basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (escalones) y un regulador con una larga vida útil a un precio razonable.
Salida no regulada para conectar dispositivos externos
La salida no regulada de 230 VAC se puede usar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Interruptores giratorios con retardo de tiempo mecánico integrado
Es muy importante conmutar los interruptores giratorios no demasiado rápido. Los interruptores tienen un retardo de tiempo mecánico. Esto es importante para evitar chispas internas durante el cambio y tiene un efecto positivo sobre la vida útil del dispositivo. Cuando los interruptores giratorio se giran desde la posición más rápido que el retardo de tiempo mecánico, el dispositivo permanecerá internamente en la posición de apagado (OFF).
Protección térmica de motor - TK
Cuando un motor de AC tiene una avería y deje de funcionar, esto suele deberse a un sobrecalentamiento. Para detectar a tiempo el sobrecalentamiento del motor, algunos motores están equipados con TK o contactos térmicos. Estos contactos térmicos miden la temperatura en los devanados del motor. Los reguladores de velocidad de ventiladores de las series SC2A pueden monitorear los contactos térmicos del motor. En caso de sobrecalentamiento del motor, la función de monitoreo TK lo desactivará para evitar daños permanentes. Si el motor no está equipado con contactos TK, deben conectarse ambos terminales de TK del regulador para simular la temperatura normal del motor.
Estos reguladores pueden controlar la velocidad de motores AC, monofásicos, regulables por tensión (230 V / 50–60 Hz). La regulación se realiza a través de dos botones giratorios, (velocidad alta o baja), instalados en el panel frontal del regulador con 5 grados (escalones) y una posición de apagado (OFF). Estos reguladores usan la tecnología de autotransformadores. Los autotransformadores son transformadores eléctricos con un único devanado y distintas tomas de tensión. Estas tomas diferentes aseguran distintas tensiones de salida. El devanado único de un autotransformador se puede usar simultáneamente como devanado primario y secundario. Esta construcción es más compacta y de menos peso en comparación con los transformadores clásicos con dos devanados. Los autotransformadores integrados en los reguladores de velocidad de ventiladores por transformadores permiten un control gradual (en escalones) de la velocidad del ventilador a través de la reducción de la tensión, suministrada al motor. Sentera tiene su propia línea de producción de autotransformadores, lo cual garantiza su óptima calidad.
Control de velocidad de ventilador simple y prácticoLa mayoría de los motores eléctricos se regulan por tensión. Los reguladores por autotransformadores son una solución de control de velocidad práctica y estable. Otro importante beneficio de los dispositivos de control, basados en la tecnología de transformadores es el control de velocidad sin excitación electromagnética en los motores. Por todo esto, los reguladores por transformadores también se recomiendan para zonas sensibles al ruido. Entonces, lo que se puede obtener con un regulador de velocidad de ventilador por transformador es: funcionamiento silencioso del motor, control simple en grados (escalones) y un regulador con una larga vida útil a un precio razonable.
Salida no regulada para conectar dispositivos externos
La salida no regulada de 230 VAC se puede usar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Interruptores giratorios con retardo de tiempo mecánico integrado
Es muy importante conmutar los interruptores giratorios no demasiado rápido. Los interruptores tienen un retardo de tiempo mecánico. Esto es importante para evitar chispas internas durante el cambio y tiene un efecto positivo sobre la vida útil del dispositivo. Cuando los interruptores giratorio se giran desde la posición más rápido que el retardo de tiempo mecánico, el dispositivo permanecerá internamente en la posición de apagado (OFF).
Protección térmica de motor - TK
Cuando un motor de AC tiene una avería y deje de funcionar, esto suele deberse a un sobrecalentamiento. Para detectar a tiempo el sobrecalentamiento del motor, algunos motores están equipados con TK o contactos térmicos. Estos contactos térmicos miden la temperatura en los devanados del motor. Los reguladores de velocidad de ventiladores de las series SC2A pueden monitorear los contactos térmicos del motor. En caso de sobrecalentamiento del motor, la función de monitoreo TK lo desactivará para evitar daños permanentes. Si el motor no está equipado con contactos TK, deben conectarse ambos terminales de TK del regulador para simular la temperatura normal del motor.
Caja de plástico de alta calidad
Las cajas son muy importantes para la protección de los componentes del dispositivo contra diversos factores externos como humedad, polvo e impactos mecánicos. Por eso, la caja de los reguladores de las series SC2A están hechas de plástico r-ABS de alta calidad. Este material tiene una buena resistencia al calor y ofrece una significativa protección contra impactos. El grado de protección IP54 garantiza la plena protección del dispositivo contra penetración de gotas de agua y polvo. La caja es adecuada para montaje en superficie.
