Hoja de datos
Regulador de velocidad de ventilador | electrónico | 1,5 A
Descripción de producto

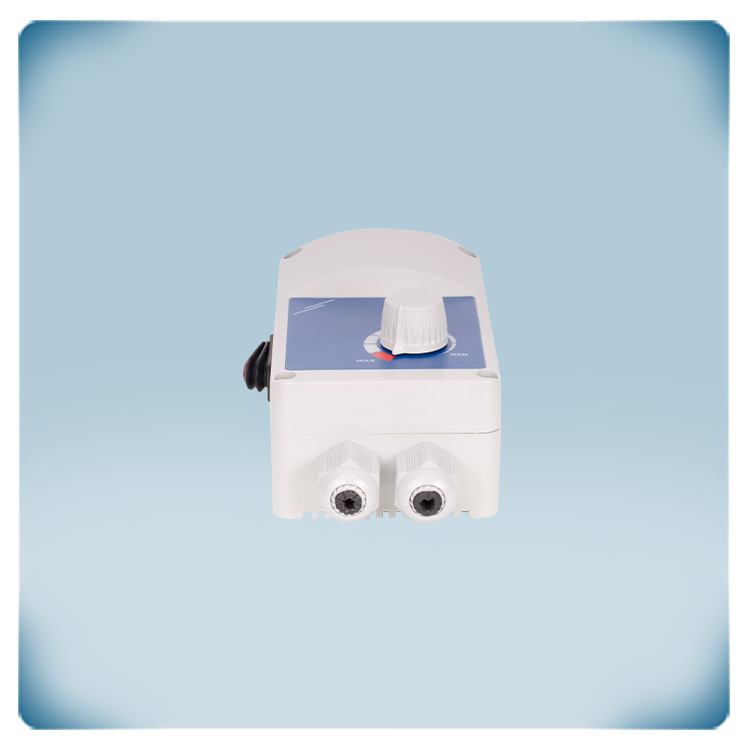

Regulador electrónico de velocidad de motores monofásicos con una corriente máxima de 1,5 A. La velocidad del ventilador se puede ajustar a través del botón giratorio instalado en el panel frontal del regulador. La velocidad mínima se puede ajustar a través de un trimmer interno.
El arranque rápido o suave se puede elegir a través de un puente. El regulador también tiene un botón de ON - OFF con luz instalado en la parte lateral lateral de su caja y una salida no regulada para conexión de dispositivos externos.
Este regulador electónico usa el control de ángulo de fase, (la tecnología TRIAC), y es adecuado para regulación de ventiladores AC o bombas centrífugas.
La tensión de alimentación es en el rango de 110 a 240 VAC / 50—60 Hz y se detecta de una manera automática por el regulador.
La caja del regulador tiene un alto grado de protección IP54 y es adecuada para montaje en superficie.
Documentos
Especificaciones y descripción adicionales
Importancia de control de velocidad de ventilador
Un regulador de velocidad de motor AC se puede usar para reducir la velocidad del ventilador y optimizar el suministro de aire fresco. Cuanto mayor sea la velocidad del ventilador, mayor será el consumo de energía. Reduciendo la velocidad del ventilador con el 25% tiene como resultado un ahorro de energía (gastos de funcionamiento) de más del 50%.
Control de velocidad de ventilador progresivo (infinitamente variable)
Este regulador de velocidad del ventilador controla la velocidad de los motores de AC, reduciendo la tensión suministrada al motor. Esta tensión se reduce, aplicándose el método del control de ángulo de fase, (la tecnología TRIAC). Por eso es solo adecuado para motores de AC, regulables por tensión. Si Usted no está seguro de que, si su motor es regulables por tensión, nosotros recomendamos que se ponga en contacto con el fabricante del motor / ventilador. Este regulador de velocidad funciona de una manera totalmente silenciosa. La velocidad del ventilador se puede regular a través del botón giratorio instalado en el panel frontal del regulador. Dependiendo del tipo de motor, éste puede producir un zumbido cuando funcione a baja velocidad.
![Imagen de ajuste de velocidad mínima](https://www.sentera.eu/en/files/article/image/description/itr-9-15-dt/adjust-minimum-speed.jpg)

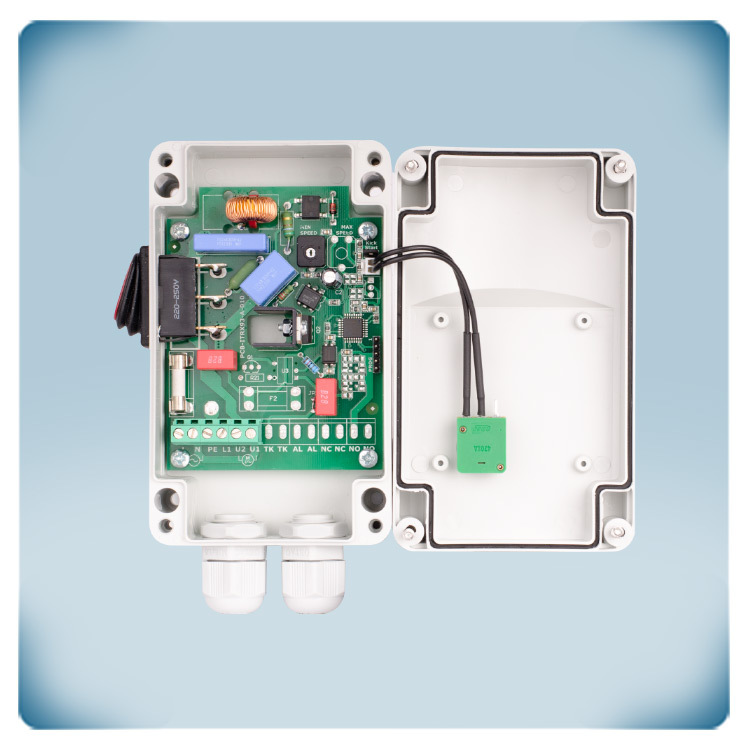

La velocidad mínima del motor se puede ajustar mediante un trimmer interno. Esto permite optimizar el rango de velocidad del ventilador, que se puede seleccionar mediante el botón giratorio, instalado en el panel frontal. Algunos motores de AC no pueden funcionar durante un largo período de tiempo a baja velocidad, pues existe el riesgo de que se sobrecalienten después de un corto plazo de tiempo. Esto puede dañar el aislamiento del devanado y provocar avería del motor. Para evitar el sobrecalentamiento, la velocidad mínima del motor se puede aumentar. La mínima permitida del motor se especifica por su fabricante.
Interruptor ON/OFF

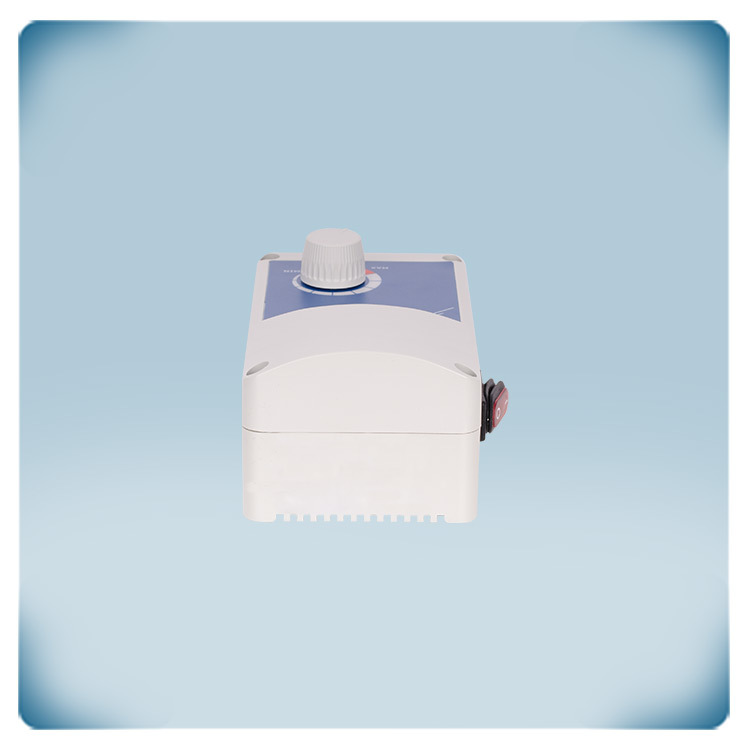

Con el interruptor ON/OFF con luz instalado en la parte lateral del regulador, se puede activar o desactivar el ventilador de AC. En la posición de ON, el interruptor está iluminado. Para la serie ITR-9 de 1,5 A y 3 A, el interruptor ON-OFF se puede desactivar. Para desactivarse el interruptor ON/OFF debe conectarse la tensión de alimentación a través de los terminales L1 y N (no a través de L y N). Para información más detallada sobre este asunto hay que consultarse la hoja de datos y las instrucciones de montaje del producto.
Salida no regulada para conexión de dispositivos externos
La salida no regulada se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Tipos de arranque
El arranque rápido y el arranque suave son dos modos diferentes de arrancar el motor. La diferencia está en la forma en que el ventilador de AC acelerará después de su activación. El arranque rápido o el arranque suave se pueden seleccionar mediante un puente interno. El arranque rápido arrancará el motor inmediatamente a velocidad máxima. Después de un período de 8 a 10 segundos, el motor desacelerará hacia la velocidad del ventilador ajustada. El arranque suave acelerará lentamente el motor después de su activación hasta alcanzar la velocidad del ventilador ajustada. Este tiempo de aceleración durará de aproximadamente de 8 a 10 segundos.
Caja de práctico de alta calidad, adecuada para montaje en superficie
Este regulador es adecuado para montaje en superficie solamente en ambientes cerrados, no exponiéndose a luz solar directa. El lugar de instalación debe estar bien ventilado. La caja está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material asegura una protección muy buena contra impactos, polvo y gotas de agua. El grado de protección es muy alto IP54.
