Hoja de datos
Regulador de velocidad de ventilador| 120 VAC, 60 Hz | 6 A
Descripción de producto
Este es regulador electrónico de velocidad de ventiladores con motores monofásicos de corriente alterna 120 VCA, 60 Hz. La corriente máxima (combinada) del motor es de 6 A. Las series USX son diseñadas especialmente para uso en países como México, Colombia, Ecuador y los EE.UU.
Este regulador ofrece una regulación de velocidad de mínima a máxima a través de un botón giratorio con posición de apagado (OFF). La velocidad mínima se puede ajustar a través de un trimmer instalado en su placa de circuito impreso (PCB). El funcionamiento de los reguladores de las series USX es: apagado (OFF) – velocidad mínima – velocidad máxima.
Este regulador electónico usa el método del control de ángulo de fase, (la tecnología TRIAC).
Su caja tiene un alto grado de protección IP54 y es adecuada para montaje en superficie en ambientes cerrados.
Especificaciones y descripción adicionales
Porqué tiene importancia el control de velocidad de ventilador
Un regulador de velocidad de motor de corriente alterna se puede usar para reducir la velocidad del ventilador y optimizar el suministro de aire fresco. Cuanto mayor sea la velocidad del ventilador, mayor será el consumo de energía. Reduciendo la velocidad del ventilador con el 25% tiene como resultado un ahorro de energía (gastos de funcionamiento) de más del 50%.
Una regulación precisa de motor
Los reguladores electrónicos da las series USX son una solución muy simple y práctica, que posibilita el control manual de velocidad de ventiladores de mínima a máxima. La regulación se realiza a través de un botón giratorio, que también tiene posición de apagado (OFF). En esta posición el motor no está activo. Al girar el botón giratorio en sentido horario, el motor arranca a velocidad mínima. Cuando el botón se gira más en sentido horario, la velocidad del motor aumenta hasta alcanzar la velocidad máxima.
Función de ajuste de velocidad mínima

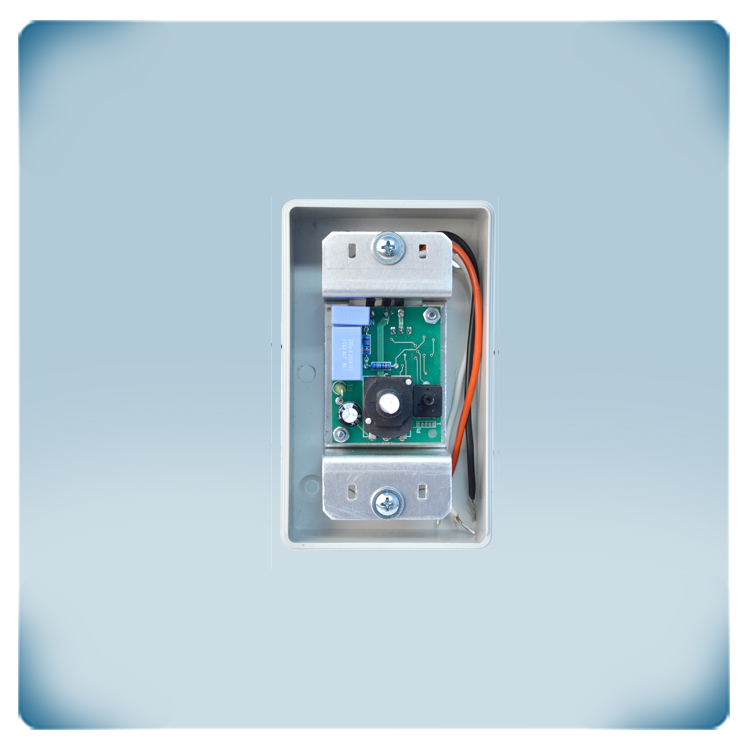

La velocidad mínima del motor se puede ajustar a través de un trimmer instalado en la placa de circuito impreso (PCB) del regulador en el rango del 20 al 70 % de la tensión de entrada (Us). Como regla general, la tensión mínima del motor se ajusta para evitar que el motor se bloquee cuando funcione a baja velocidad. El trimmer se ajusta para que el motor no se bloquee por variaciones en la tensión de red. Además, cuando el motor funciona a muy bajas revoluciones, produce más ruido.
El regulador USX puede controlar varios motores 120 VAC, regulables por tensión con una corriente máxima total igual a su corriente nominal. No es necesario sobredimensionar este regulador es decir, dado que la corriente nominal máxima del regulador es de 6 A, éste puede controlar un ventilador con una corriente máxima de 6 A.
Estándar americano
Este regulador de velocidad de ventilador está diseñado uso en estados como Ecuador, México, Colombia, los EE.UU. etc., donde la tensión de alimentación es 120 VAC, 60 Hz. La tensión de salida se regula de forma continua, es decir, la velocidad del ventilador es infinitamente variable. El diseño y los materiales, utilizados para la producción de los reguladores USX cumplen los estándares americanos.
Alta calidad
Este regulador de velocidad de ventilador se fabrica en Europa, utilizándose componentes electrónicos más modernos y de alta calidad cumpliéndose todos las normativas europeas de producción de dispositivos eléctricos.
Tecnología TRIAC
Las series de reguladores electrónicos USX se han diseñado para el control de ventiladores con motores AC, reduciendo la tensión suministrada al motor a través del método de control de ángulo de fase (la tecnología TRIAC). Por eso solo son adecuados para motores de AC, regulables por tensión. Si Usted no está seguro de si su motor es regulables por tensión, nosotros recomendamos que se ponga en contacto con el fabricante del motor / ventilador.
Caja de práctico de alta calidad, adecuada para montaje en superficie
Este regulador es adecuado para montaje en superficie solamente en ambientes cerrados, no exponiéndose a luz solar directa. El lugar de instalación debe estar bien ventilado. La caja está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material asegura una protección muy buena contra impactos, polvo y gotas de agua. El grado de protección es muy alto IP54.
Un regulador de velocidad de motor de corriente alterna se puede usar para reducir la velocidad del ventilador y optimizar el suministro de aire fresco. Cuanto mayor sea la velocidad del ventilador, mayor será el consumo de energía. Reduciendo la velocidad del ventilador con el 25% tiene como resultado un ahorro de energía (gastos de funcionamiento) de más del 50%.
Una regulación precisa de motor
Los reguladores electrónicos da las series USX son una solución muy simple y práctica, que posibilita el control manual de velocidad de ventiladores de mínima a máxima. La regulación se realiza a través de un botón giratorio, que también tiene posición de apagado (OFF). En esta posición el motor no está activo. Al girar el botón giratorio en sentido horario, el motor arranca a velocidad mínima. Cuando el botón se gira más en sentido horario, la velocidad del motor aumenta hasta alcanzar la velocidad máxima.
Función de ajuste de velocidad mínima
La velocidad mínima del motor se puede ajustar a través de un trimmer instalado en la placa de circuito impreso (PCB) del regulador en el rango del 20 al 70 % de la tensión de entrada (Us). Como regla general, la tensión mínima del motor se ajusta para evitar que el motor se bloquee cuando funcione a baja velocidad. El trimmer se ajusta para que el motor no se bloquee por variaciones en la tensión de red. Además, cuando el motor funciona a muy bajas revoluciones, produce más ruido.
El regulador USX puede controlar varios motores 120 VAC, regulables por tensión con una corriente máxima total igual a su corriente nominal. No es necesario sobredimensionar este regulador es decir, dado que la corriente nominal máxima del regulador es de 6 A, éste puede controlar un ventilador con una corriente máxima de 6 A.
Estándar americanoEste regulador de velocidad de ventilador está diseñado uso en estados como Ecuador, México, Colombia, los EE.UU. etc., donde la tensión de alimentación es 120 VAC, 60 Hz. La tensión de salida se regula de forma continua, es decir, la velocidad del ventilador es infinitamente variable. El diseño y los materiales, utilizados para la producción de los reguladores USX cumplen los estándares americanos.
Alta calidad
Este regulador de velocidad de ventilador se fabrica en Europa, utilizándose componentes electrónicos más modernos y de alta calidad cumpliéndose todos las normativas europeas de producción de dispositivos eléctricos.
Tecnología TRIAC
Las series de reguladores electrónicos USX se han diseñado para el control de ventiladores con motores AC, reduciendo la tensión suministrada al motor a través del método de control de ángulo de fase (la tecnología TRIAC). Por eso solo son adecuados para motores de AC, regulables por tensión. Si Usted no está seguro de si su motor es regulables por tensión, nosotros recomendamos que se ponga en contacto con el fabricante del motor / ventilador.
Caja de práctico de alta calidad, adecuada para montaje en superficie
Este regulador es adecuado para montaje en superficie solamente en ambientes cerrados, no exponiéndose a luz solar directa. El lugar de instalación debe estar bien ventilado. La caja está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material asegura una protección muy buena contra impactos, polvo y gotas de agua. El grado de protección es muy alto IP54.
