Hoja de datos
Regulador de motor | electrónico | TK | ON-OFF remoto | alarma | 3 A
Descripción de producto
Este es regulador electrónico de velocidad de motores monofásicos con una corriente máxima de 3 A. La velocidad del ventilador se puede ajustar a través del botón giratorio instalado en el panel frontal del regulador. La velocidad mínima y máxima también se pueden ajustar a través de trimmers instalados en la PCB del regulador.
El arranque rápido o suave se puede elegir a través de un puente. El regulador tiene un botón de ON/OFF con luz instalado en la parte lateral lateral de su caja y una salida no regulada para conexión de dispositivos externos. Otras funciones adicionales, que tienen los reguladores de las series ITRS son la monitorización TK, la salida de alarma y el ON/OFF remoto. La monitorización TK protege el motor contra sobrecalentamiento. La salida de alarma se activa cuando se detectan problemas con el motor. Los comandos de ON/OFF remoto posibilitan el control del regulador a distancia.
Este regulador electónico usa el método del control de ángulo de fase, (la tecnología TRIAC), y es adecuado para regulación de ventiladores AC o bombas centrífugas.
La tensión de alimentación es en el rango de 110 a 240 VAC / 50—60 Hz y se detecta de una manera automática por el regulador.
La caja del regulador tiene un alto grado de protección IP54 y es adecuada para montaje en superficie.
Especificaciones y descripción adicionales
Control de velocidad de ventilador progresivo (infinitamente variable)
Este regulador de velocidad del ventilador controla la velocidad de los motores de AC, reduciendo la tensión suministrada al motor. Esta tensión se reduce, aplicándose el método del control de ángulo de fase, (la tecnología TRIAC). Por eso es solo adecuado para motores de AC, regulables por tensión. Si Usted no está seguro de que, si su motor es regulable por tensión, nosotros recomendamos que se ponga en contacto con el fabricante del motor / ventilador. Este regulador de velocidad funciona de una manera totalmente silenciosa. La velocidad del ventilador se puede regular a través del botón giratorio instalado en el panel frontal del regulador. Dependiendo del tipo de motor, éste puede producir un zumbido cuando funcione a baja velocidad.
Ajustable velocidad mínima y máxima de motor

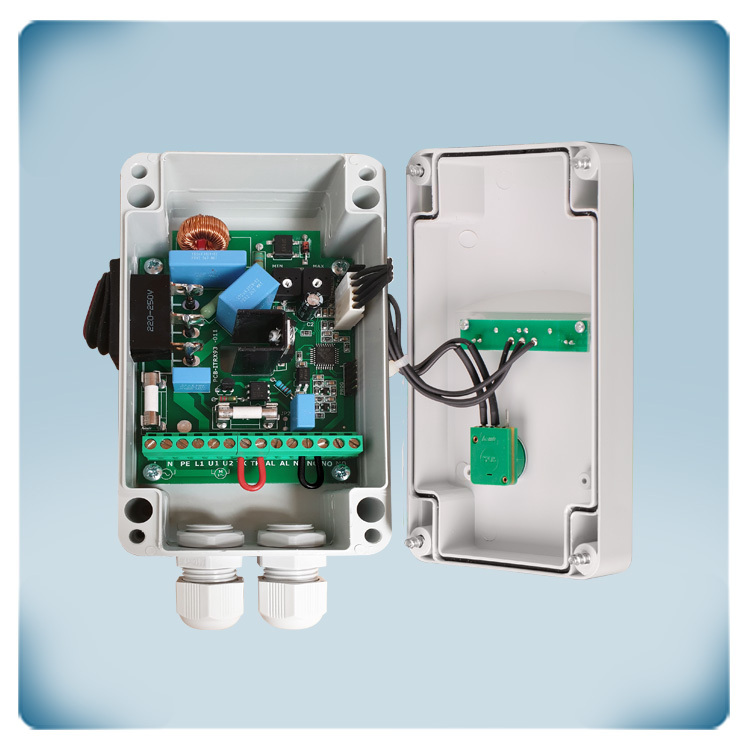

La velocidad mínima y máxima del motor se pueden ajustar mediante dos trimmers internos (instalados en la placa de circuito impreco del regulador). Esto permite optimizar el rango de velocidad del ventilador, que se puede seleccionar mediante el botón giratorio, instalado en el panel frontal. Algunos motores de AC no pueden funcionar durante un largo período de tiempo a baja velocidad, pues existe el riesgo de que se sobrecalienten después de un corto plazo de tiempo. Esto puede dañar el aislamiento del devanado y provocar avería del motor. Para evitar el sobrecalentamiento, la velocidad mínima del motor se puede aumentar. La velocidad mínima al cual el motor puede funcionar se especifica por su fabricante.
Interruptor ON/OFF
Con el interruptor ON/OFF con luz instalado en la parte lateral del regulador, se puede activar o desactivar el ventilador de AC. En la posición de ON, el interruptor está iluminado. Para la serie ITR-9 de 1,5 A y 3 A, el interruptor ON-OFF se puede desactivar. Para desactivarse el interruptor ON/OFF debe conectarse la tensión de alimentación a través de los terminales L1 y N (no a través de L y N). Para información más detallada sobre este asunto hay que consultarse la hoja de datos y las instrucciones de montaje del producto.
Salida no regulada para conexión de dispositivos externos
La salida no regulada se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Tipos de arranque
Las dos entradas de los reguladores ITRS9 se pueden utilizar para activación o desactivación remota del motor. Por ejemplo, es posible conectar un interruptor remoto o un temporizador externo a una de ambas entradas. El arranque rápido y el arranque suave son dos modos diferentes de arrancar el motor. La diferencia está en la forma en que el ventilador de AC acelerará después de su activación. El arranque rápido o el arranque suave se pueden seleccionar mediante un puente interno. El arranque rápido arrancará el motor inmediatamente a velocidad máxima. Después de un período de 8 a 10 segundos, el motor desacelerará hacia la velocidad del ventilador ajustada. El arranque suave acelerará lentamente el motor después de su activación hasta alcanzar la velocidad del ventilador ajustada. Este tiempo de aceleración durará de aproximadamente de 8 a 10 segundos.
Protección térmica de motor - TK
Cuando un motor de AC tiene una avería y deje de funcionar, esto suele deberse a un sobrecalentamiento. Para detectar a tiempo el sobrecalentamiento del motor, algunos motores están equipados con TK o contactos térmicos. Estos contactos térmicos miden la temperatura en los devanados del motor. Los reguladores de velocidad de ventiladores de las series ITR9S pueden monitorear los contactos térmicos del motor. En caso de sobrecalentamiento del motor, la función de monitoreo TK lo desactivará para evitar daños permanentes. En este caso, se activará la salida de alarma. Por ejemplo: a la salida de alarma se pueden conectar un zumbador externo o una luz indicadora externa para indicar problemas con el motor. Si el motor no está equipado con contactos TK, deben conectarse ambos terminales de TK del regulador para simular la temperatura normal del motor.
Caja de práctico de alta calidad, adecuada para montaje en superficie
Este regulador es adecuado para montaje en superficie solamente en ambientes cerrados, no exponiéndose a luz solar directa. El lugar de instalación debe estar bien ventilado. La caja está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material asegura una protección muy buena contra impactos, polvo y gotas de agua. El grado de protección es muy alto IP54.
Importancia de control de velocidad de ventilador
Un regulador de velocidad de motor AC se puede usar para reducir la velocidad del ventilador y optimizar el suministro de aire fresco. Cuanto mayor sea la velocidad del ventilador, mayor será el consumo de energía. Reduciendo la velocidad del ventilador con el 25% tiene como resultado un ahorro de energía (gastos de funcionamiento) de más del 50%.
Este regulador de velocidad del ventilador controla la velocidad de los motores de AC, reduciendo la tensión suministrada al motor. Esta tensión se reduce, aplicándose el método del control de ángulo de fase, (la tecnología TRIAC). Por eso es solo adecuado para motores de AC, regulables por tensión. Si Usted no está seguro de que, si su motor es regulable por tensión, nosotros recomendamos que se ponga en contacto con el fabricante del motor / ventilador. Este regulador de velocidad funciona de una manera totalmente silenciosa. La velocidad del ventilador se puede regular a través del botón giratorio instalado en el panel frontal del regulador. Dependiendo del tipo de motor, éste puede producir un zumbido cuando funcione a baja velocidad.
Ajustable velocidad mínima y máxima de motor
La velocidad mínima y máxima del motor se pueden ajustar mediante dos trimmers internos (instalados en la placa de circuito impreco del regulador). Esto permite optimizar el rango de velocidad del ventilador, que se puede seleccionar mediante el botón giratorio, instalado en el panel frontal. Algunos motores de AC no pueden funcionar durante un largo período de tiempo a baja velocidad, pues existe el riesgo de que se sobrecalienten después de un corto plazo de tiempo. Esto puede dañar el aislamiento del devanado y provocar avería del motor. Para evitar el sobrecalentamiento, la velocidad mínima del motor se puede aumentar. La velocidad mínima al cual el motor puede funcionar se especifica por su fabricante.
Interruptor ON/OFF
Con el interruptor ON/OFF con luz instalado en la parte lateral del regulador, se puede activar o desactivar el ventilador de AC. En la posición de ON, el interruptor está iluminado. Para la serie ITR-9 de 1,5 A y 3 A, el interruptor ON-OFF se puede desactivar. Para desactivarse el interruptor ON/OFF debe conectarse la tensión de alimentación a través de los terminales L1 y N (no a través de L y N). Para información más detallada sobre este asunto hay que consultarse la hoja de datos y las instrucciones de montaje del producto.
Salida no regulada para conexión de dispositivos externos
La salida no regulada se puede utilizar para controlar dispositivos externos, como por ejemplo un indicador de funcionamiento, un actuador eléctrico, una lámpara y cualquier otro dispositivo que sea ideal para cargas no críticas. La corriente máxima de esta salida es de 2 A. Cuando el ventilador se desactive, la válvula se cierra. Cuando el ventilador está activo, la válvula está abierta. Debido a que esta salida está activada - ON (230 voltios) o desactivada - OFF (0 voltios), se denomina "salida no regulada".
Tipos de arranque
Las dos entradas de los reguladores ITRS9 se pueden utilizar para activación o desactivación remota del motor. Por ejemplo, es posible conectar un interruptor remoto o un temporizador externo a una de ambas entradas. El arranque rápido y el arranque suave son dos modos diferentes de arrancar el motor. La diferencia está en la forma en que el ventilador de AC acelerará después de su activación. El arranque rápido o el arranque suave se pueden seleccionar mediante un puente interno. El arranque rápido arrancará el motor inmediatamente a velocidad máxima. Después de un período de 8 a 10 segundos, el motor desacelerará hacia la velocidad del ventilador ajustada. El arranque suave acelerará lentamente el motor después de su activación hasta alcanzar la velocidad del ventilador ajustada. Este tiempo de aceleración durará de aproximadamente de 8 a 10 segundos.
Protección térmica de motor - TK
Cuando un motor de AC tiene una avería y deje de funcionar, esto suele deberse a un sobrecalentamiento. Para detectar a tiempo el sobrecalentamiento del motor, algunos motores están equipados con TK o contactos térmicos. Estos contactos térmicos miden la temperatura en los devanados del motor. Los reguladores de velocidad de ventiladores de las series ITR9S pueden monitorear los contactos térmicos del motor. En caso de sobrecalentamiento del motor, la función de monitoreo TK lo desactivará para evitar daños permanentes. En este caso, se activará la salida de alarma. Por ejemplo: a la salida de alarma se pueden conectar un zumbador externo o una luz indicadora externa para indicar problemas con el motor. Si el motor no está equipado con contactos TK, deben conectarse ambos terminales de TK del regulador para simular la temperatura normal del motor.
Caja de práctico de alta calidad, adecuada para montaje en superficie
Este regulador es adecuado para montaje en superficie solamente en ambientes cerrados, no exponiéndose a luz solar directa. El lugar de instalación debe estar bien ventilado. La caja está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material asegura una protección muy buena contra impactos, polvo y gotas de agua. El grado de protección es muy alto IP54.
Importancia de control de velocidad de ventilador
Un regulador de velocidad de motor AC se puede usar para reducir la velocidad del ventilador y optimizar el suministro de aire fresco. Cuanto mayor sea la velocidad del ventilador, mayor será el consumo de energía. Reduciendo la velocidad del ventilador con el 25% tiene como resultado un ahorro de energía (gastos de funcionamiento) de más del 50%.
