Regulador de calentador de aire | 10 A
Descripción de producto
Regulador de velocidad de ventiladores de aire caliente según la temperatura. Es adecuado para controlar ventiladores con motores monofásicos 230 VAC con un amperaje máximo de 11 A. El regulador ofrece un control gradual (en 5 escalones). Su salida no regulada se puede usar para controlar una válvula de suministro de agua caliente.
En modo calefacción, el ventilador y la salida no regulada se activan cuando la temperatura ambiente desciende por debajo de la temperatura seleccionada. La velocidad del ventilador se puede ajustar de manera manual o automática. En el modo automático, la velocidad del ventilador aumenta cuando la temperatura ambiente disminiye por debajo de la temperatura seleccionada. Cuando la temperatura ambiente es superior a la temperatura ajustada, el ventilador y la salida no regulada se desactivan.
En modo refrigeración, el funcionamiento es inverso. El ventilador y la salida no regulada se activan cuando la temperatura ambiente asciende por encima de la temperatura seleccionada.
La velocidad del ventilador se regula en de una manera escalonada, usándose la tecnología de autotransformadores. Esta tecnología genera tensión de alimentación con una forma sinusoidal perfecta, garantizando de este modo el funcionamiento silencioso del motor.
Los reguladores de las series GTH21 requieren el uso de una sonda de temperatura exterior PT500.
Su caja es de metal y es adecuada para montaje en superficie en ambientes cerrados. El grado de pretección es IP54.
Documentos
Especificaciones y descripción adicionales
La ventilación mecánica es una solución importante para controlar la temperatura en espacios cerrados. El uso de motores monofásicos en esta aplicación puede ofrecer una serie de beneficios en términos de eficiencia energética y costes, si bien su velocidad se controla de una manera adecuada. Tomando en consideración todo eso hemos creado nuestras nuevas series de reguladores de ventiladores GTH21. Estos dispositivos ofrecen dos tipos de control. A través del botón giratorio, la velocidad del ventilador se puede configurar de una manera manual. Si se selecciona el modo automático, la velocidad disminuirá cuando la temperatura medida sea más baja que la temperatura ajustada (modo de calefacción) y aumentará cuando la medida sea más alta que la temperatura ajustada.
Calefacción o refrigeración
Este regulador de velocidad de ventiladores con control gradual (en 5 escalones) requiere una sonda de temperatura PT500 adicional para medir la temperatura ambiente. En modo calefacción, el ventilador se activa cuando la temperatura medida desciende por debajo de la temperatura ajustada. Cuando la temperatura medida es superior a la temperatura seleccionada, el ventilador se desactiva. En modo refrigeración, el funcionamiento es inverso. A través de un puente, se puede seleccionar el modo de calefacción o el modo de refrigeración.
Sonda de temperatura PT500
La temperatura ambiente se mide a través del sensor de temperatura PT500. Este sensor de temperatura se ofrece en diferentes cajas, que posibilitan distintos tipos de montaje. Los sensores de temperatura PT500 son termorresistencias de platino. Su valor de resistencia de salida cambia según la temperatura medida. A 0 °C, un sensor PT500 tiene un valor de resistencia de 500 ohmios. Cuando la temperatura medida aumenta, el valor de salida aumenta. Sin embargo, el cable de estos sensores también tiene un valor de resistencia. Cuanto más largo sea el cable, mayor será el valor de la resistencia. Por lo tanto, las longitudes de cable excesivamente largas pueden influir en los valores de temperaturas medidas. Por lo tanto, es recomendable mantener limitadas las longitudes de los cables de este tipo de sensores. Cuanto mayor sea la longitud del cable, mayor será el riesgo de mediciones erróneas e inexactitudes.
Elección manual o automática de la velocidad del ventilador
A través del botón giratorio, la velocidad del ventilador se puede configurar de una manera manual. Si se selecciona el modo automático (Auto), la velocidad del ventilador aumentará automáticamente en 5 escalones a medida que la temperatura ambiente descienda por debajo de la temperatura seleccionada. Cuanto mayor sea la diferencia, mayor será la velocidad del ventilador. En el modo de refrigeración, la velocidad del ventilador aumentará si la temperatura medida supera la temperatura seleccionada (modo automático).
![Imagen de regulador de ventiladores con calentadores](https://www.sentera.eu/en/files/article/image/description/gth21100l22/gth-controller-with-convector.jpg)

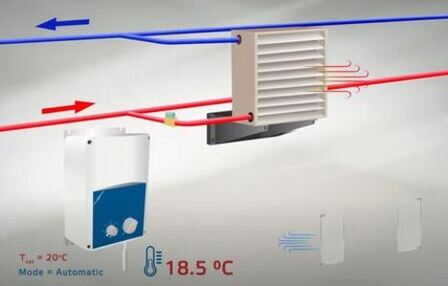

En modo calefacción, la salida no regulada se activa cuando la temperatura ambiente es inferior a la temperatura seleccionada. En modo refrigeración, el funcionamiento es inverso. En esta aplicación, la salida no regulada controla la válvula de suministro de agua caliente (modo calefacción). La salida no regulada puede estar activada - ON (230 VAC) o desactivada - OFF (0 VAC). La corriente máxima de la salida no regulada es de 2 A (cargas resistivas).
En el modo de calefacción, la salida no regulada generalmente se usa para regular una válvula de agua para controlar el flujo de agua caliente o un relé para activar un calentador eléctrico. La salida no regulada se activa simultáneamente con el ventilador. Cuando el ventilador funciona, el calentador se activa.
Tecnología de autotransformadores
La tecnología de autotransformadores se utiliza para reducir la tensión suministrada al motor y, por consiguiente, la velocidad del ventilador en 5 escalones. Por lo tanto, este regulador solo es adecuado para motores, regulables por tensión. Si Usted no está seguro de que su motor sea regulable por tensión, le recomendemos que se ponga en contacto con el fabricante del motor / ventilador. Gracias al uso de la tecnología de autotransformadores se genera tensión de alimentación con una forma sinusoidal perfecta, garantizando de este modo el funcionamiento silencioso del motor. Un recubrimiento especial reduce el ruido eléctrico emitido por los autotransformadores.

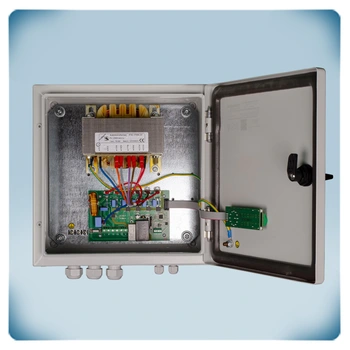

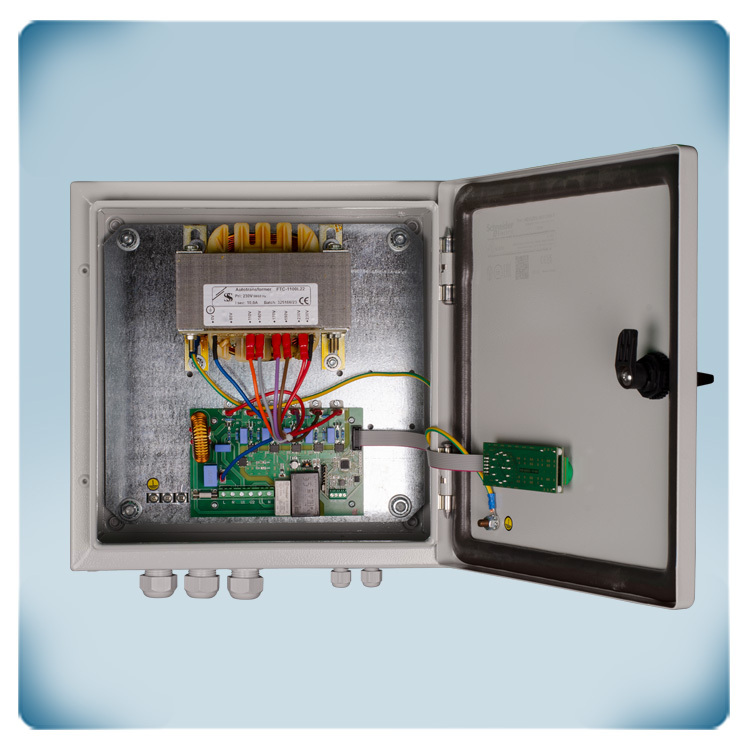

Caja de alta calidad
Asegúrese de que el regulador de velocidad de ventiladores se pueda enfriar suficientemente. Preferiblemente el regulador debe montarse en un lugar bien ventilado, no exponiéndose a la luz solar directa. La caja está hecha de acero de alta calidad. Esto es muy importante tomándose en consideración el peso de los autotransformadores. El grado de protección de la caja es IP54 y asegura una protección contra gotas de agua y polvo. Este regulador de velocidad de ventiladores puede instalarse en una superficie lisa como pared o panel en ambientes cerrados.
∞ Para más información consulte nuestro micrositio
