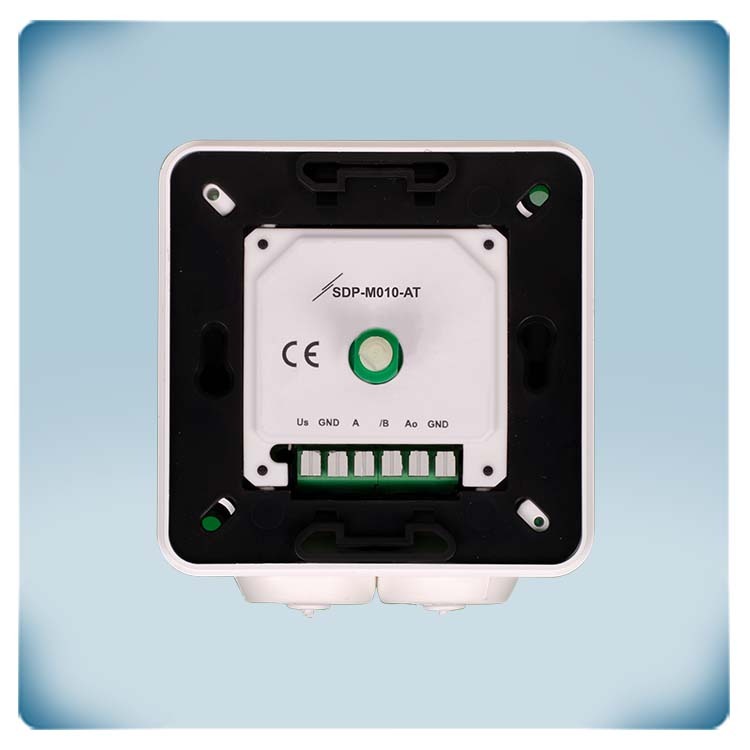

.webp "Bloque de terminales de potenciómetro HVAC")
Declaración conformidad CE
Potenciómetro HVAC | posición de OFF | Modbus RTU
Descripción de producto
Este potenciómetro con posición de apagado (OFF) puede controlar ventiladores EC o regular actuadores eléctricos para válvulas. Su tensión de alimentación es de 24 VDC. La tensión de salida se puede ajustar a través de un botón giratorio, que tiene posición de apagado (OFF). Por defecto la señal de control es de mínima a máxima, pudiendo cambiarse de máxima a mínima a través de la comunicación Modbus RTU. Los valores de salida mínimo y máximo y muchos más parámetros también pueden modificarse a través de dicha comunicación. La caja del potenciómetro es adecuada para montaje empotrado IP(44) y montaje en superficie IP(54).
Especificaciones y descripción adicionales
¿Cómo funciona?
El valor de salida del potenciómetro cambia según la posición del botón giratorio. Esta salida puede controlar directamente ventiladores EC o actuadores eléctricos. Tambien se pueden controlar reguladores para ventiladores AC y variadores de frecuencia.
Por ejemplo, el potenciómetro se puede instalar en la sala de estar, mientras que el controlador de velocidad del ventilador se encuentra en una sala técnica o en un cuadro eléctrico.
Tipo de salida
Se pueden seleccionar diferentes tipos de salida: tensión / corriente / PWM. El tipo de salida se puede ajustar a través del Modbus Holding register 11. También se pueden ajustar los valores mínimo y máximo de la salida. Una descripción completa de todas las configuraciones ajustables está disponible a través del Mapa de los Registros Modbus de este producto.
Sobrescritura de salida
Cuando la función de sobrescritura de salida está activada, el valor de salida se puede configurar a través de la comunicación Modbus RTU. Eso hace posible no usar el botón giratorio y controlar de forma remota el valor de la salida analógica del potenciómetro a través de la comunicación Modbus RTU.
Tipo de regulación de salida
Por defecto, la salida analógica va de tensión mínima a máxima (por ejemplo, de 0 a 10 voltios). Es posible invertir la operación. En ese caso, la tensión de salida va de máxima a mínima (por ejemplo, de 10 a 0 voltios). El tipo de regulación de salida se puede elegir a través del Modbus Holding register 17
Posición de apagado - OFF
El botón giratorio tiene una posición de apagado - OFF. Cuando este botón se gira completamente en sentido contrario a las agujas del reloj, la señal de control se desactivará. Cuando el botón se gira en el sentido de las agujas del reloj, sale de la posición OFF.
