Potenciómetro HVAC | alimentación de 5 a 24 VDC
Descripción de producto
Este potenciómetro puede controlar ventiladores EC actuadores eléctricos, reguladores de ventiladores AC y variadorese de frecuencia. Su tensión de alimentación es en el rando de 5 a 24 VDC. La tensión de salida se puede ajustar a través de un botón giratorio, que no tiene posición de apagado - OFF. La tensiones de salida mínima y máxima se pueden ajustar a través de 2 trimmers en el rango del 0 a 100 % de la tensión de alimentación. Esto hace posible dos tipos de contro de velocidad mínima a máxima o de máxima a mínima. Siempre existe una diferencia del 20 % entre los valores ajustados por los trimmers. La caja del potenciómetro es adecuada para montaje empotrado IP(44) y montaje en superficie IP(54).
Especificaciones y descripción adicionales
¿Cómo funciona?
El valor de salida del potenciómetro cambia según la posición del botón giratorio. Esta salida puede controlar directamente ventiladores EC o actuadores eléctricos. Tambien se pueden controlar reguladores para ventiladores AC (series EVS y MVS) y variadores de frecuencia (series FI-E).
Por ejemplo, el potenciómetro se puede instalar en la sala de estar, mientras que el controlador de velocidad del ventilador se encuentra en una sala técnica o en un cuadro eléctrico.
Nivel mínimo y máximo ajustable
Para algunas aplicaciones,se precisa ajustar el límite mínimo y el límite máximo de la señal de control. Algunos motores EC o actuadores eléctricos no pueden usar señales de control, que son demasiado bajas. El límite mínimo de la señal de control se puede ajustar a través de un trimmer. A veces, un ventilador puede estar sobredimensionado. En ese caso, el límite máximo de la señal de control se puede reducir también a través de un trimmer. Esto limitará la velocidad máxima del ventilador.
¿Cuáles son los límites de la señal de control?

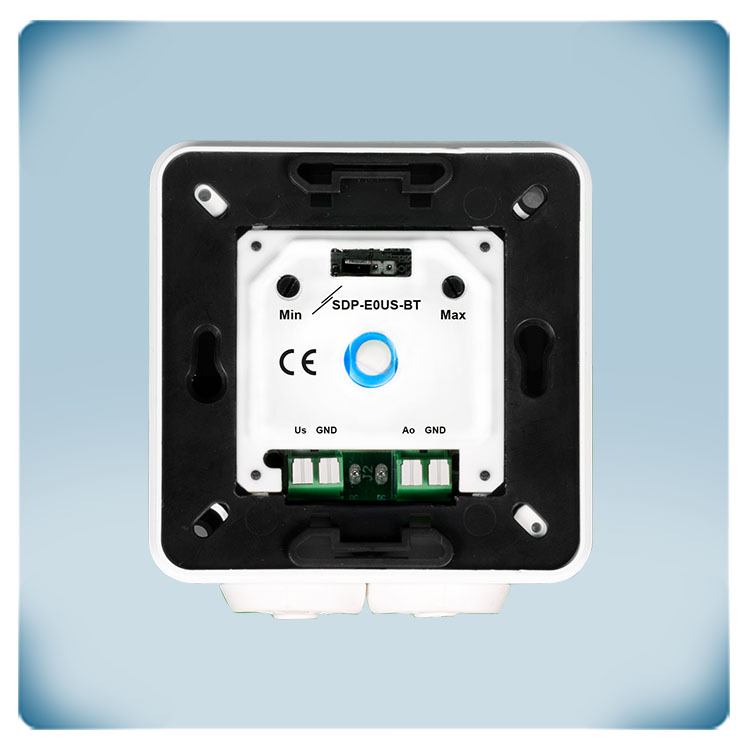

Los niveles máximo y mínimo son ajustables a través de dos trimmers. Tanto el nivel de salida mínimo como el máximo se pueden ajustar en el rango del 0 - 100 % de la tensión de entrada. La tensión de entrada debe estar en el rango de 5 al 24 VDC. Esto hace posible invertir la señal de control de salida. Si el nivel de salida mínimo se establece por debajo del nivel de salida máximo, el potenciómetro funcionará de mínimo a máximo. Esta es la configuración predeterminada de fábrica. Si el nivel de salida mínimo se establece más alto que el nivel de salida máximo, el potenciómetro funcionará de máximo a mínimo. Siempre existe diferencia del 20 % entre los valores ajustados por los trimmers.
Sin posición de apagado - OFF
El botón giratorio no tiene una posición de apagado - OFF. Cuando este botón se gira completamente en sentido contrario al horario del reloj, la señal de control nunca llegará a 0 V. Incluso cuando el botón giratorio está en la posición mínima (girado en sentido en el horario del reloj), la señal de control estará en el valor mínimo. Este nivel mínimo se puede ajustar a través del trimmer.
∞ ¿Qué es una señal de control?
Nivel mínimo y máximo ajustable
Para algunas aplicaciones,se precisa ajustar el límite mínimo y el límite máximo de la señal de control. Algunos motores EC o actuadores eléctricos no pueden usar señales de control, que son demasiado bajas. El límite mínimo de la señal de control se puede ajustar a través de un trimmer. A veces, un ventilador puede estar sobredimensionado. En ese caso, el límite máximo de la señal de control se puede reducir también a través de un trimmer. Esto limitará la velocidad máxima del ventilador.
¿Cuáles son los límites de la señal de control?
Los niveles máximo y mínimo son ajustables a través de dos trimmers. Tanto el nivel de salida mínimo como el máximo se pueden ajustar en el rango del 0 - 100 % de la tensión de entrada. La tensión de entrada debe estar en el rango de 5 al 24 VDC. Esto hace posible invertir la señal de control de salida. Si el nivel de salida mínimo se establece por debajo del nivel de salida máximo, el potenciómetro funcionará de mínimo a máximo. Esta es la configuración predeterminada de fábrica. Si el nivel de salida mínimo se establece más alto que el nivel de salida máximo, el potenciómetro funcionará de máximo a mínimo. Siempre existe diferencia del 20 % entre los valores ajustados por los trimmers.
Sin posición de apagado - OFF
El botón giratorio no tiene una posición de apagado - OFF. Cuando este botón se gira completamente en sentido contrario al horario del reloj, la señal de control nunca llegará a 0 V. Incluso cuando el botón giratorio está en la posición mínima (girado en sentido en el horario del reloj), la señal de control estará en el valor mínimo. Este nivel mínimo se puede ajustar a través del trimmer.
∞ ¿Qué es una señal de control?
