Módulo IO para Modbus RTU | 4 entradas | 4 salidas | carril DIN
Descripción de producto

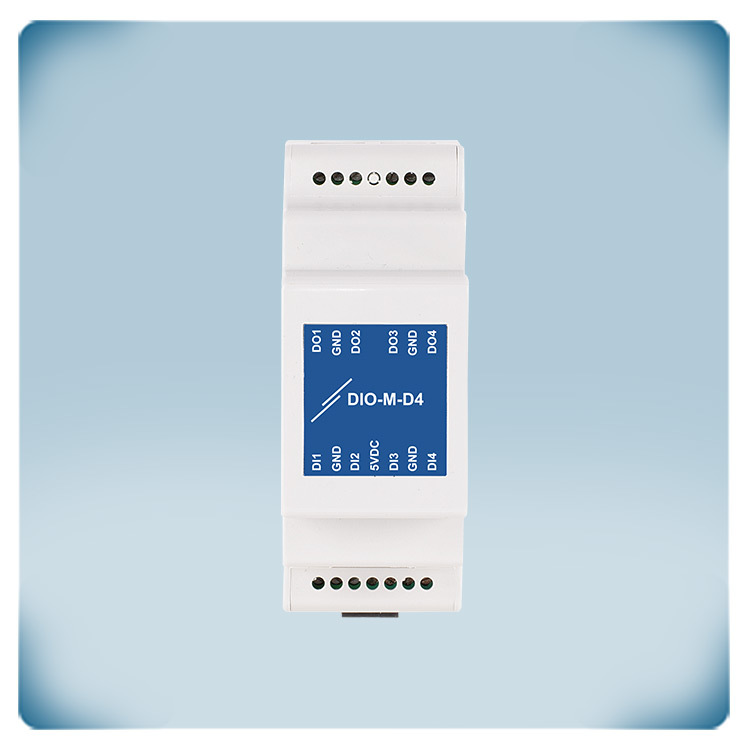

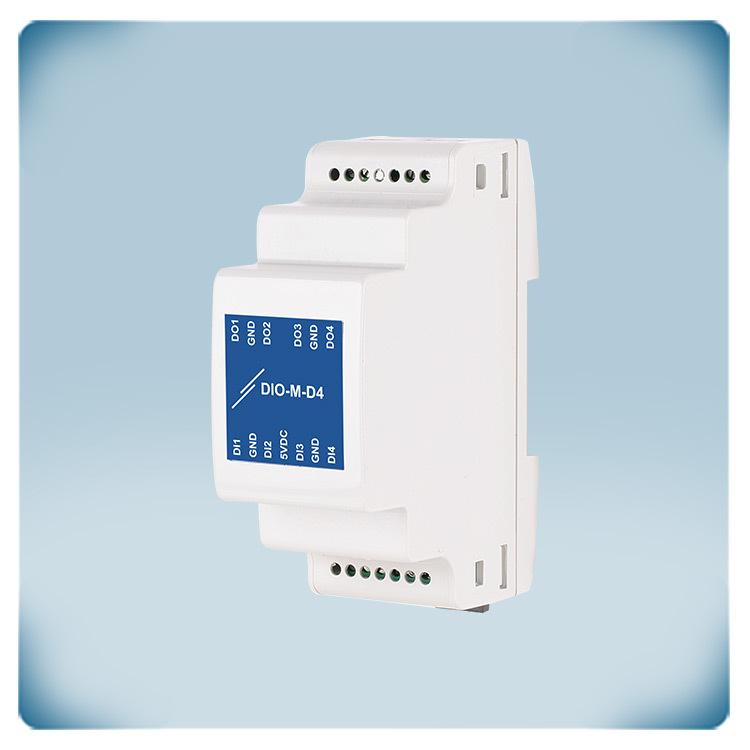

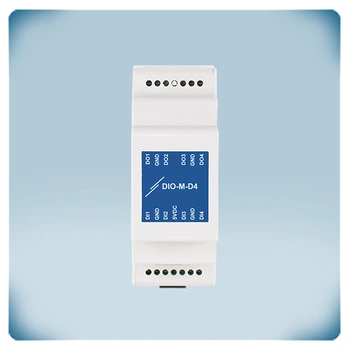

Este es un módulo de entrada y salida para redes Modbus RTU. Tiene 4 entradas digitales, 4 salidas digitales y comunicación Modbus RTU. Este módulo posibilita la conexión de dispositivos sin comunicación Modbus RTU a una red Modbus RTU. El DIO-M-D4 también tiene una conexión Power over Modbus o PoM. Esto significa que la comunicación Modbus RTU y la fuente de alimentación 24 VDC se pueden conectar a través de un conector RJ45.
Especificaciones y descripción adicionales
¿Cómo funciona?
Los dispositivos Sentera se comunican entre sí a través de la comunicación Modbus RTU. Modbus RTU es un protocolo de comunicación en serie que utiliza tecnología RS485. Algunas aplicaciones requieren comunicación con productos, que no son producidos por Sentera, por ejemplo, un actuador de válvula o compuerta, un interruptor de puerta, etc. Estos productos se pueden conectar a través del módulo DIO-M-D4, pudiendo recibir comandos a través de sus salidas digitales. Asimismo estos dispositivos pueden enviar información, usando las entradas digitales del DIO-M-D4. Cuando se activan, las salidas digitales tienen un nivel de salida de 5 VDC. Estas salidas están protegidas contra cortocircuitos. La carga máxima combinada es de 100 mA.
Modo normal
El modo normal es el modo de funcionamiento por defecto. En modo normal, las salidas se pueden activar escribiendo el valor '1' en el registro de retención Modbus RTU correspondiente. En modo normal, se requiere un dispositivo Modbus RTU principal para controlar las salidas y leer los valores de entrada de este módulo.
Modo vinculado
El modo vinculado se puede activar a través de la comunicación Modbus RTU. En modo vinculado, las salidas interactuarán con las entradas. Si se activa una entrada, también se activará la salida que está vinculada a esta entrada. Existen varias posibilidades para activar las entradas digitales de este módulo. Las entradas pueden activarse por un dispositivo externo con una salida digital, una salida de contacto seco o por una señal de tacógrafo. Se puede utilizar una señal de tacómetro para medir la velocidad del motor. Se pueden detectar señales de tacómetro en el rango de 0 a 60.000 rpm o de 0 a 1.000 Hz.

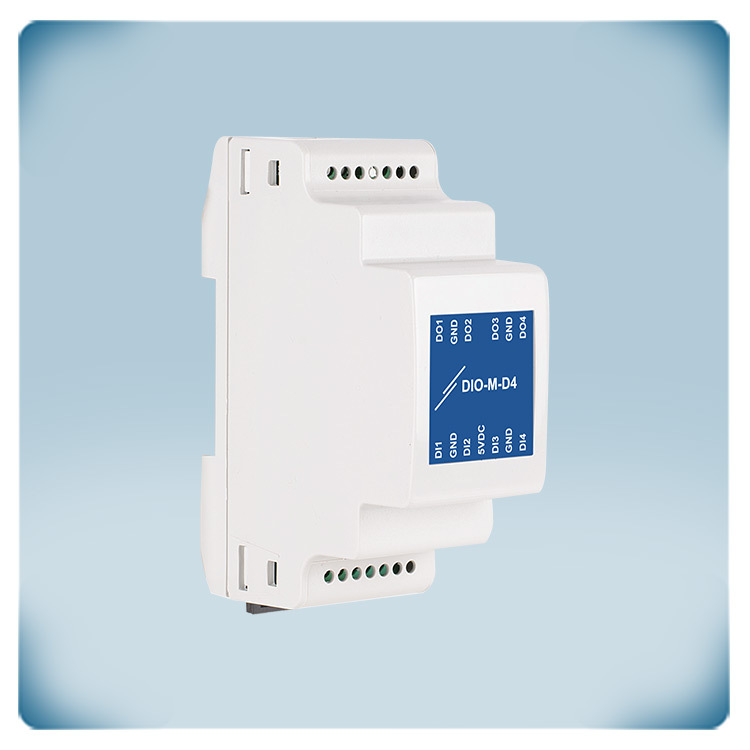

Montaje en carril DIN

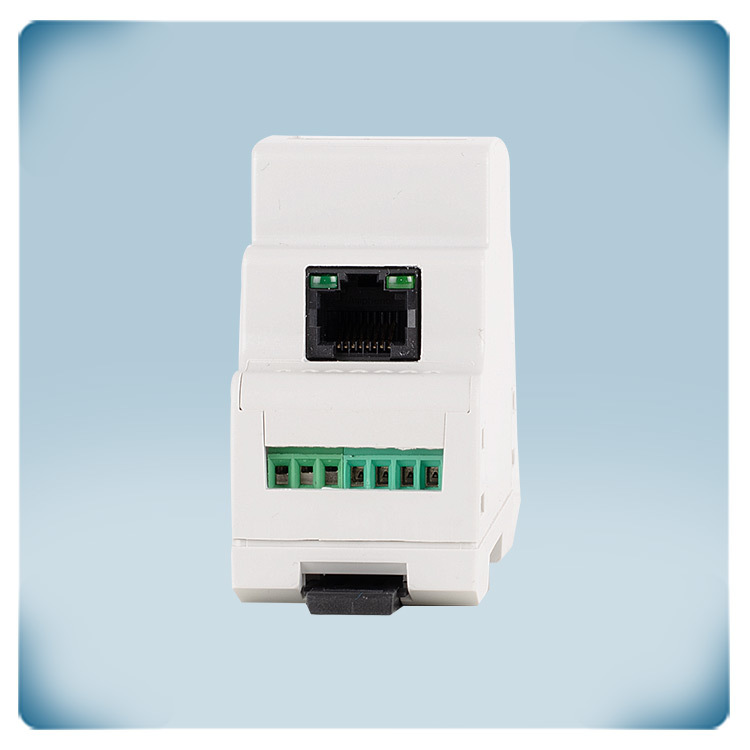

Este módulo Modbus RTU IO se puede montar en un carril DIN. La comunicación Modbus RTU y la tensión de alimentación de 24 VDC para este módulo se conectan a través de la toma RJ45. Para facilitar el cableado, recomendamos usar las fuentes de alimentación de 24 VDC de Sentera con conector RJ45. El grado de protección de la caja del dispositivo es IP30.
