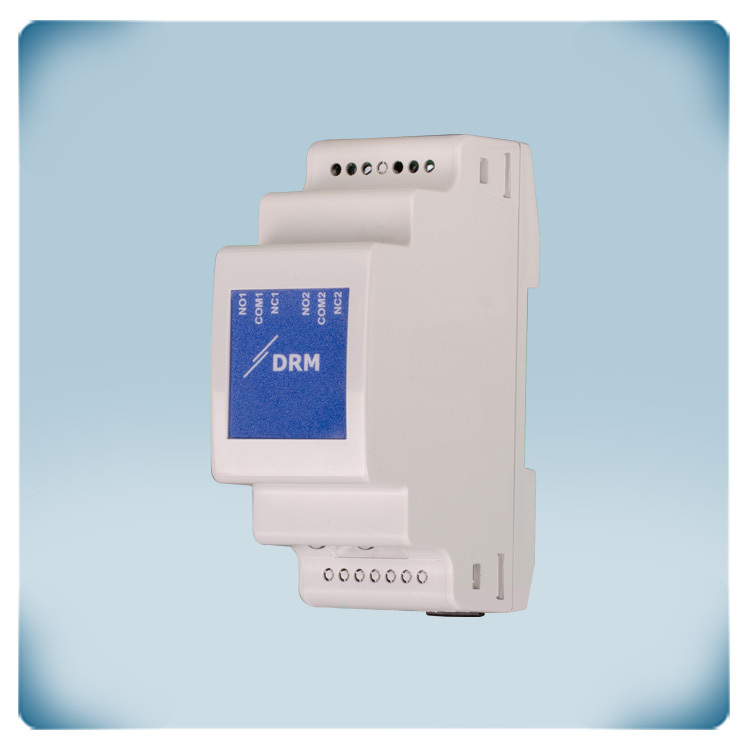

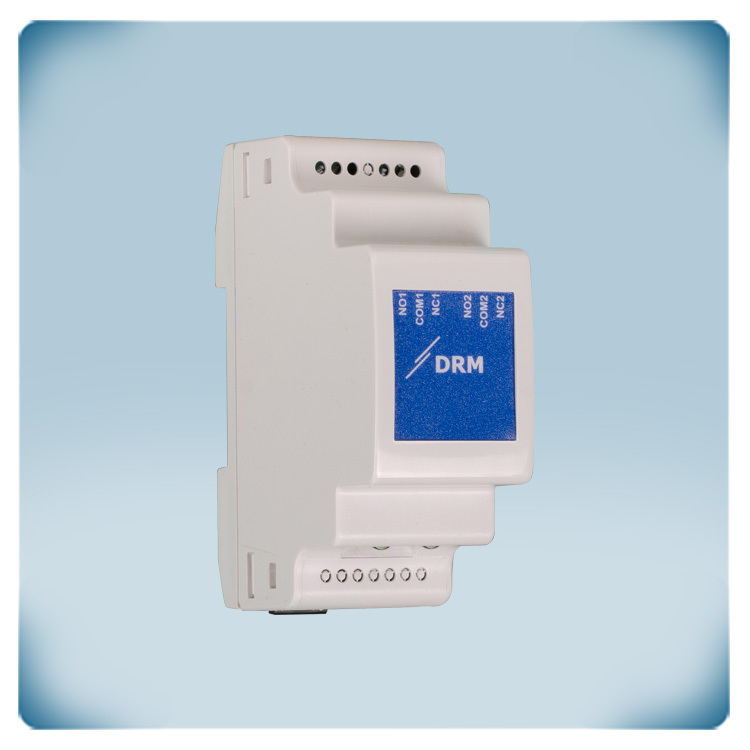

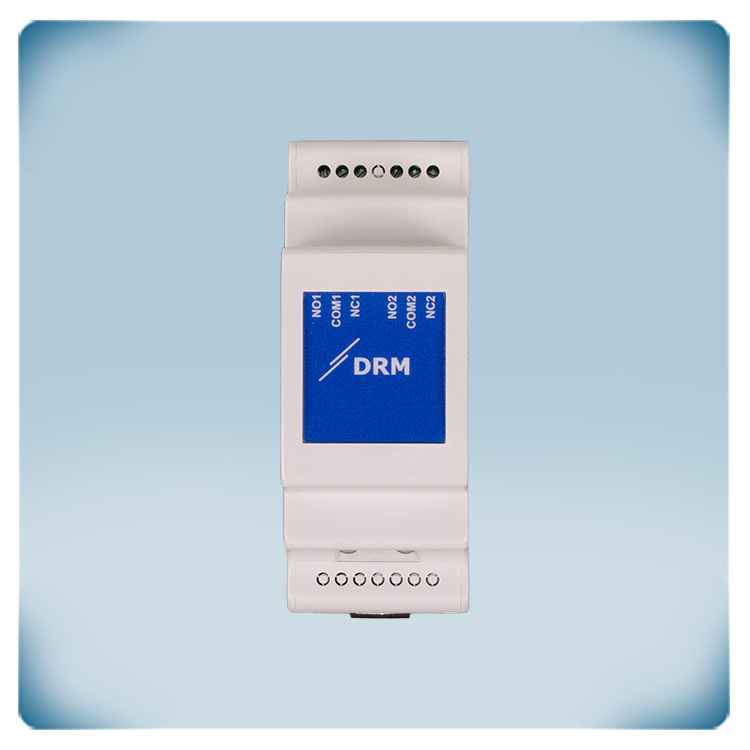

Módulo con Modbus de IO | 2 salidas de relé
Descripción de producto
Módulo con Modbus de IO, que tiene también 2 salidas de relé. Diseñado para montaje en carril DIN. La comunicación Modbus RTU y la tensión de alimentación de 24 VDC se pueden conectar a través de la toma RJ45. Las salidas de relé tienen capacidad máxima de 5 A para cargas resistivas.
Especificaciones y descripción adicionales
Información sobre módulos de I/O
Este módulo de I/O se controla a través del protocolo de comunicación Modbus RTU. El protocolo Modbus RTU es un protocolo de comunicación ampliamente utilizado en los sistemas de control, que se usan en entornos industriales. Esta comunicación utiliza generalmente para conectar varios dispositivos, como sensores, actuadores y módulos de I/O.
El módulo de I/O tiene 2 salidas de relé. Los canales de entrada reciben señales de control generados por el sistema de control (por ejemplo, señales digitales o señales analógicas), y los canales de salida proporcionan salidas conmutadas a los dispositivos externos.
Este módulo se controla por un sistema de gestión de edificios (BMS) a través de una interfaz de comunicación Modbus, que hace que el módulo sea muy fácil de usar. Debido a su rápida comunicación y transmisión de datos que permite tiempos de respuesta rápidos y comunicación de alta velocidad entre dispositivos, estabilidad, confiabilidad y seguridad, el DRM es una excelente opción para equipos de control en el sector industrial.
Cómo funcionan
Las series DRM son módulos de salida de Modbus que cuentan con contactos de relé que se activan mecánicamente para abrir/cerrar mediante una fuerza magnética para activar o desactivar señales, corrientes y tensiones. Estos relés se pueden conmutar, introduciendo el valor '1' en los registros de retención de Modbus correspondientes. Esto se puede realizar a través de un sistema de gestión de edificios BMS o por medio de un dispositivo de Modbus principal (Master). Se puede descargar una descripción completa de los parámetros ajustables y todos los registros Modbus desde nuestro sitio web (Mapa de registros Modbus).
Salidas de relé
Los DRM-M-02 tienen dos salidas de relé con posibilidad de conmutación. Este tipo de contacto tiene un contacto normalmente abierto o uno normalmente cerrado. Cuando es activado por un actuador de interruptor o un relé energizado, el contacto del interruptor cambia de estado. La corriente de conmutación máxima para ambos contactos de relé es de 5 A para cargas resistivas. La tensión de conmutación máxima es de 220 VDC o 250 VAC.
Indicaciones de LED

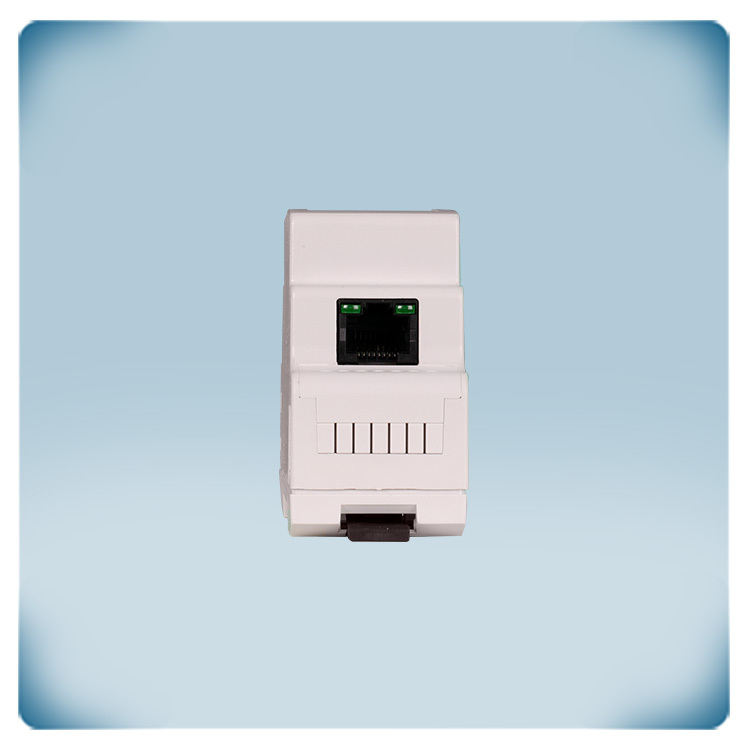

El módulo tiene dos LEDs verdes en el conector RJ45: el indicador de la izquierda se enciende cuando el módulo está alimentado y el de la derecha indica que hay comunicación Modbus con el módulo. Este es el estándar de la industria.
Cómo se conecta
La conexión del dispositivo es muy simple. Todo lo que se tiene que hacer es engarzar el cable RJ45 para conectar a Modbus RTU y enchufarlo en la toma, mientras los cables se conectan al dispositivo sin necesidad de desmontar la unidad. Eso es todo, se ha proyectado para ser práctico y fácil de usar. No se precisan ningún tipo de herramientas especiales.
Montaje en carril DIN
Este módulo se monta en carril DIN estándar dentro de un cuadro eléctrico. La electrónica para montaje en carril DIN existe desde hace mucho tiempo y se está volviendo cada vez más preferida en aplicaciones industriales. La instalación es muy fácil: simplemente el dispositivo debe montarse en el carril y bloquearse con la brida colocada en su parte inferior. El grado de protección de la caja es IP30. Además, para garantizar la larga vida útil del producto, su caja está diseñada y fabricada internamente, utilizandose una mezcla de plástico PC-ABS de alta calidad, que combina la dureza y la resistencia al calor que ofrece la PC con la ductilidad y la capacidad de procesamiento que ofrece la ABC.
