Convertidor de Modbus RTU a señal analógica | 3 salidas
Descripción de producto

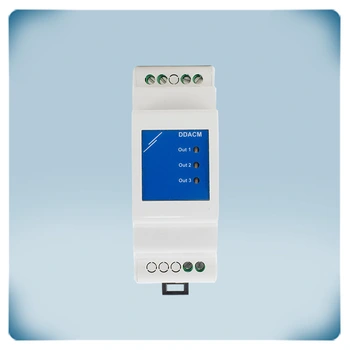

Este es módulo de salida para Modbus RTU. Este dispositivo se ha proyectado para convertir la comunicación Modbus RTU - RS485 en una señal de salida analógica / moduladora, (0—10 VDC / 0—20 mA / PWM). Este módulo tiene 3 salidas y se alimenta a través de Power over Modbus o PoM. Esto significa que ambas, la comunicación Modbus RTU y la tensión de alimentación 24 VDC se pueden conectar a través de un solo conector RJ45. Todos sus parámetros son accesibles a través de la comunicación Modbus RTU. El funcionamiento de dicho convertidor exige un dispositivo principal (master), por ejemplo, la Unidad de control remoto para aplicación doméstica de Sentera RDPU o un Sistema de gestión de edificios (BMS) u otro módulo principal (master), que sea apto para grabar valores en los Registros de Explotación de Modbus (Modbus Holding Registers). Este convertidor puede controlar dispositivos, que tienen entradas de tensión, de corriente o de modulación por ancho de pulsos (PWM), por ejemplo, un ventilador EC.
Especificaciones y descripción adicionales
¿Cómo funciona?
Los dispositivos Sentera se comunican entre sí a través de la comunicación Modbus RTU. Modbus RTU es un protocolo de comunicación en serie que utiliza tecnología RS485. Algunas aplicaciones requieren comunicación con productos, que no son producidos por Sentera, por ejemplo, un actuador de válvula o compuerta, un interruptor de puerta, etc. Estos productos se pueden conectar a través del módulo DDACM-O3, pudiendo recibir comandos a través de las 3 salidas analógicas de este módulo. Los tipos de salida se pueden elegir: 0-10 VDC / 0-20 mA / 0-100% PWM. Estas salidas no están separadas galvánicamente de la entrada Modbus RTU.
Controlado por Modbus RTU
Las salidas analógicas se pueden controlar a través de 3 registros Modbus. Se requiere un dispositivo Modbus principal para escribir el valor correcto en los registros Modbus del módulo DDACM-03 y para controlar sus salidas analógicas. Este dispositivo controlará las salidas, escribiendo un valor en los registros de retención de Modbus 12, 16 y 20. Los tres indicadores LED proporcionan una indicación de estado de las salidas. Durante el funcionamiento normal y un valor de salida > 0, el LED verde está activado. Cuando la salida es 0, el LED amarillo está activado. En caso de un problema (hardware o relacionado con Modbus), el LED rojo está activado.
Montaje en carril DIN

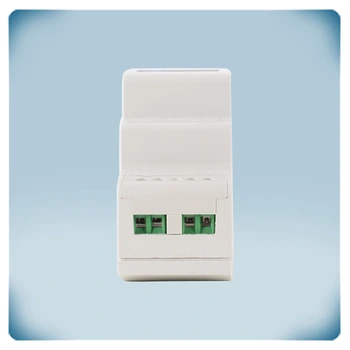

Este módulo Modbus RTU IO se puede montar en un carril DIN. La comunicación Modbus RTU y la tensión de alimentación de 24 VDC para este módulo se conectan a través de la toma RJ45. Para facilitar el cableado, recomendamos usar las fuentes de alimentación de 24 VDC de Sentera con conector RJ45. El grado de protección de la caja del dispositivo es IP30.
