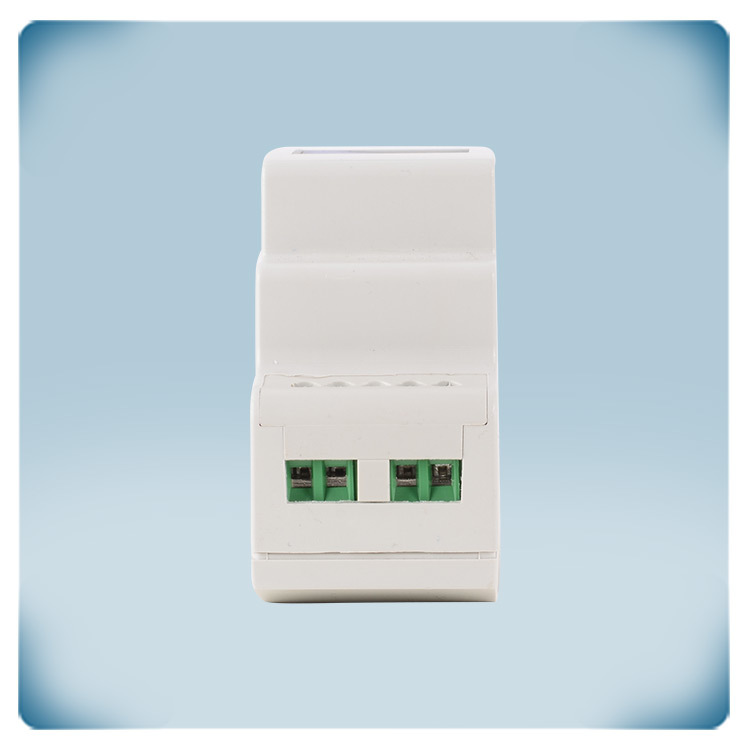

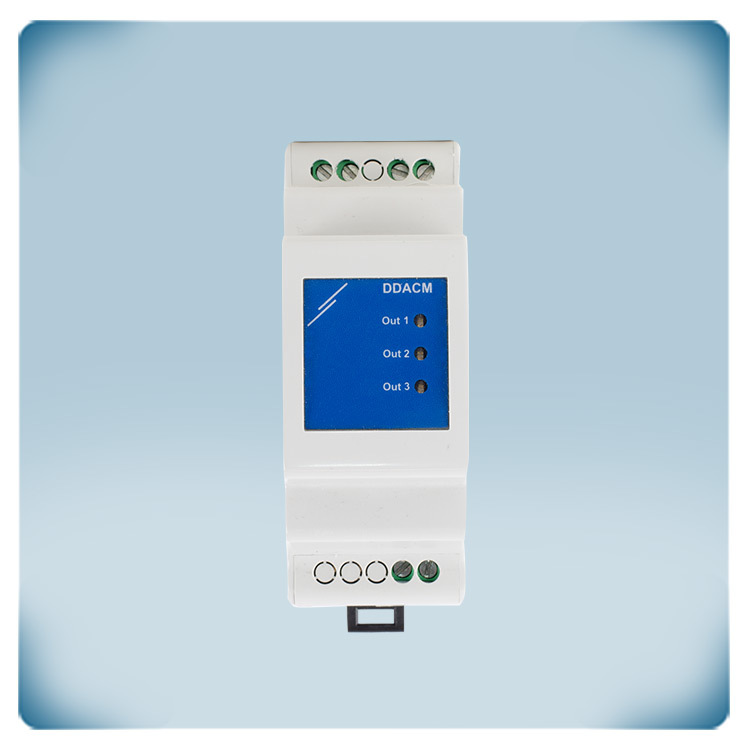

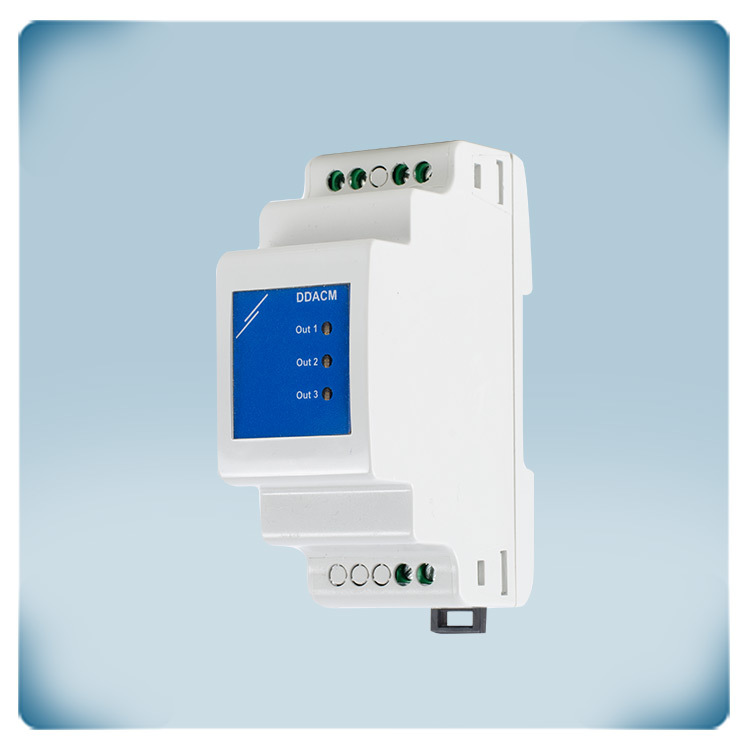

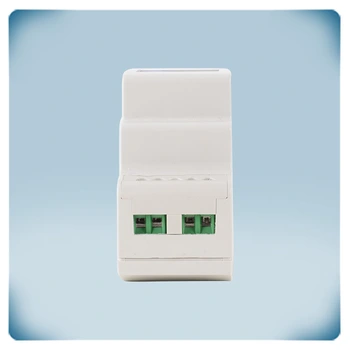

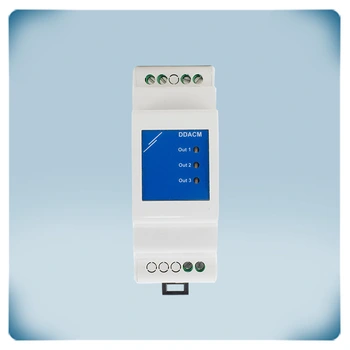

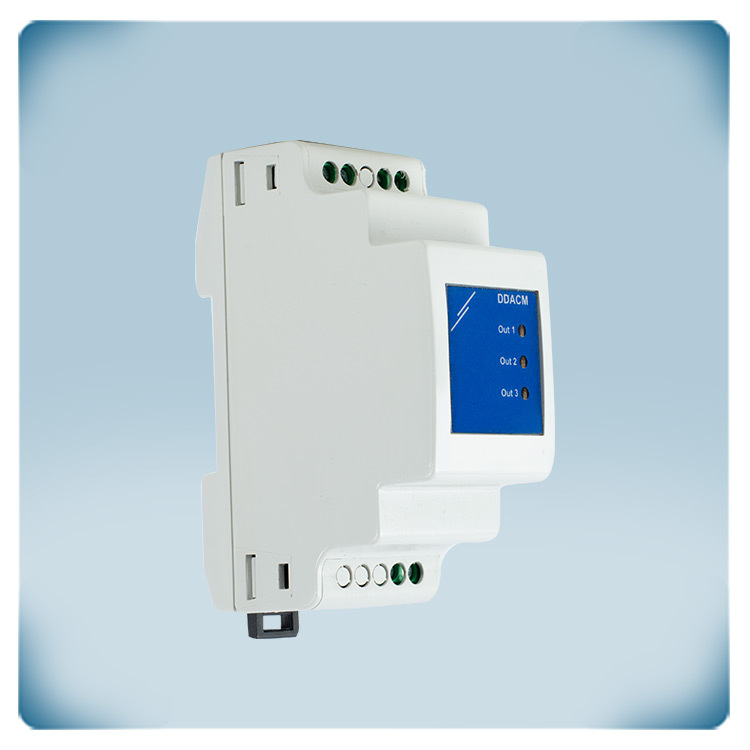

Convertidor de Modbus RTU a señal analógica - 3 salidas aisladas

Descripción de producto

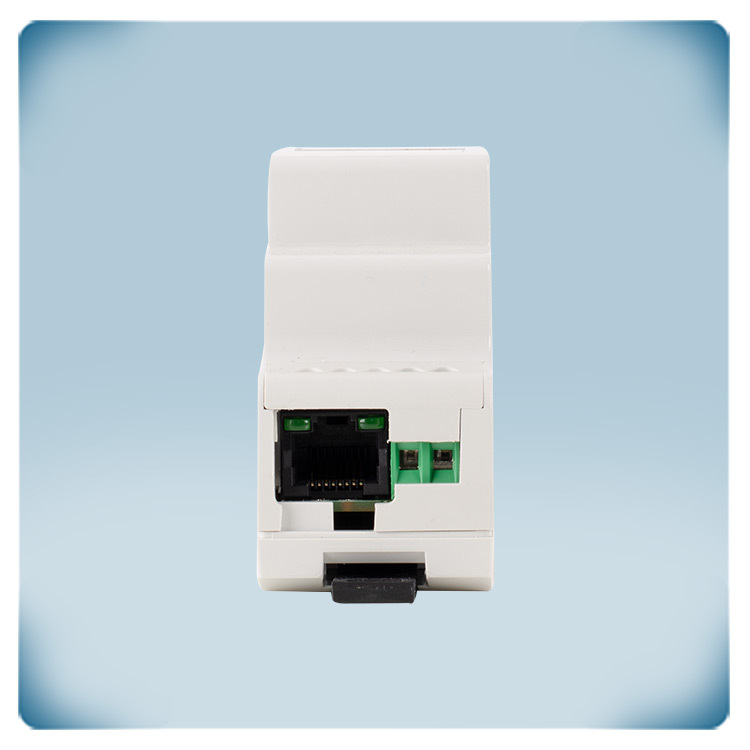

Este es módulo de salida para Modbus RTU. Este dispositivo se ha proyectado para convertir la comunicación Modbus RTU (RS485) en una señal de salida analógica / moduladora, (0—10 VDC / 0—20 mA / PWM). El módulo tiene 3 salidas galvánicamente aisladas y se alimenta a través de 'Power over Modbus' (PoM). Esto significa que ambas, la comunicación Modbus RTU y la tensión de alimentación 24 VDC se pueden conectar a través de un solo conector RJ45. Todos sus parámetros son accesibles a través de la comunicación Modbus RTU. El funcionamiento de dicho convertidor exige un dispositivo principal (master), por ejemplo, la Unidad de control remoto para aplicación doméstica de Sentera RDPU o un Sistema de gestión de edificios (BMS) u otro módulo principal (master), que sea apto para grabar valores en los Registros de Explotación de Modbus (Modbus Holding Registers). Este convertidor puede controlar dispositivos, que tienen entradas de tensión, de corriente o de modulación por ancho de pulsos (PWM), por ejemplo, un ventilador EC.

Documentos

Declaración conformidad CE

Hoja de datos

Mapa de registros Modbus

Instrucciones de montaje y funcionamiento
