Hoja de datos
Controlador HVAC residencial | Carcasa blanca
Descripción de producto
El controlador de velocidad de ventilador RDCV EC es nuestro sofisticado potenciómetro digital y controlador HVAC diseñado para ofrecer precisión en el control de la ventilación. Encerrado en una elegante carcasa blanca con un estilo contemporáneo, este controlador ofrece una funcionalidad versátil para satisfacer sus necesidades de ventilación. La carcasa permite opciones de montaje tanto en superficie como empotrado, asegurando compatibilidad con diversas configuraciones de ventilación.
En el modo manual, puede ajustar fácilmente su sistema utilizando la intuitiva interfaz de 3 botones. La salida analógica es capaz de controlar ventiladores EC, controladores de velocidad de ventiladores AC, inversores de frecuencia o actuadores de compuerta. Elija entre una salida variable continua o divídala en 2-10 pasos iguales, con valores mínimos y máximos ajustables para adaptar el rendimiento a sus necesidades.
Para una experiencia automatizada perfecta, conecte un sensor HVAC Sentera para activar el modo automático. La salida analógica responde dinámicamente a la temperatura ambiente, humedad relativa, concentración de CO2, calidad del aire (concentración de TVOC) o presión diferencial. Modifique fácilmente los puntos de ajuste y parámetros a través de la interfaz de 3 botones o la comunicación Modbus RTU.
Este avanzado controlador opera dentro de un rango de voltaje de suministro de 110 - 230 VAC, lo que proporciona flexibilidad para diversas aplicaciones.
Especificaciones y descripción adicionales
Control de ventiladores EC
Los ventiladores EC y los ventiladores AC son muy diferentes. Los ventiladores EC ofrecen numerosas ventajas, desde ser más económicos en funcionamiento hasta reducir el zumbido y los ruidos, mejorar el rendimiento y permitir un control más preciso. La diferencia entre un ventilador EC y un ventilador AC es que el ventilador EC es un ventilador digital. EC significa "electrónicamente conmutado", lo que básicamente significa que hay una placa de circuito impreso dentro del ventilador para controlarlo.
El RDCV está diseñado para la regulación de la velocidad de los ventiladores EC. Un ventilador EC puede ser controlado utilizando diferentes señales (0-10 VDC / 0-20 mA / PWM), sin embargo, en la mayoría de los casos, se controla con una señal de 0 a 10 V hacia el ventilador, que es la configuración predeterminada del RDCV.
Control de velocidad del ventilador en modo manual
En el modo manual, el RDCV funciona como un potenciómetro digital con una salida analógica. El tipo de salida predeterminado es 0-10 V. Se puede seleccionar un tipo de salida diferente a través de la comunicación Modbus RTU: 0-10 VDC, 0-20 mA o 0-100% PWM. Esta señal de salida analógica puede ajustarse para ser variable de manera continua o en 2-10 pasos. La salida se puede ajustar manualmente a través de las flechas hacia arriba y hacia abajo. Al presionar el botón de selección con el icono de marca verde durante 4 segundos, el potenciómetro se puede activar o desactivar. El valor de salida seleccionado se visualiza a través de la pantalla LED de 7 segmentos (% o número de paso). El modo manual o automático se puede seleccionar a través de la interfaz de teclado de 3 botones.
Modo automático

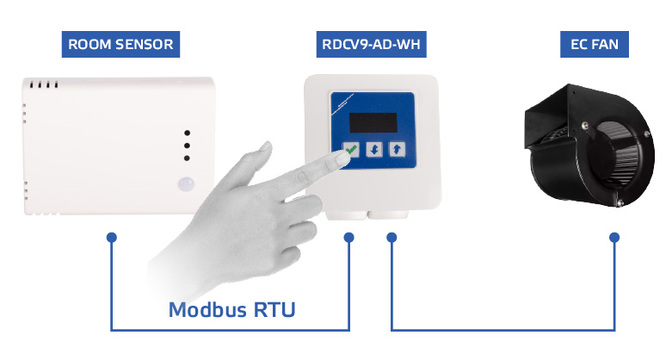

En el modo automático, el RDCV funciona como un controlador HVAC. En este modo de funcionamiento, el RDCV debe conectarse a un sensor HVAC Sentera. En el modo automático, el valor de salida se controla automáticamente en función del valor medido. El valor solicitado (punto de ajuste) se puede ajustar a través de la interfaz de teclado de 3 botones. Se pueden conectar diferentes tipos de sensores HVAC Sentera al RDCV. La salida analógica se puede controlar en función de la temperatura, la humedad, el CO2, la calidad del aire (TVOC) o la presión diferencial. Consulte las instrucciones de montaje del producto para más detalles.
Control manual o basado en demanda
La señal de salida puede controlar directamente un ventilador EC o un controlador de velocidad de ventilador AC. También puede controlar un actuador de compuerta. Por lo tanto, este dispositivo puede utilizarse tanto para el control manual como para el control de velocidad de ventilador basado en demanda.
Si opta por el control manual, puede utilizar la interfaz de teclado. Para una opción más avanzada de control automático o basado en demanda, la controladora se basa en las lecturas de un sensor conectado, cuyo salida controla la ventilación.
Comunicación Modbus RTU
El controlador cuenta con comunicación Modbus RTU. Como estándar, los dispositivos Sentera con Modbus RTU integrado pueden configurarse utilizando el software gratuito 3SModbus. Los registros de retención Modbus RTU duplican las funciones seleccionadas a través de la interfaz de teclado. Si decide hacer uso de esta funcionalidad, tendrá acceso al conjunto completo de características ofrecidas por el RDCV mediante su computadora.
Montaje empotrado o en superficie
El contenedor del controlador permite tanto el montaje empotrado como el de superficie. Cuando se instala empotrado en una pared, su protección contra la entrada de suciedad y polvo es IP44. Para el montaje en superficie, el grado de protección es IP54.
El RDCV se puede instalar en todo tipo de paredes: sólidas, de placas de yeso o paneles de madera. Si opta por la instalación empotrada, los agujeros de montaje se ajustan perfectamente a las cajas de pared estándar europeas utilizadas para montaje empotrado.
