Controlador de presión diferencial | de 0 a 1 kPa | 24 VDC

Cód. artículo HPSPF-1K0 -2
GTIN 0.540.100.300.790.7
Número intrastat 90.32.89.00
Categoría Controladores de presión diferencial para ventiladores
Corriente stock 3 U.
Plazo de entrega de la fábrica 4 Semana(s)

Descripción de producto

Este sensor controla la presión diferencial, el volumen de flujo y la velocidad del aire en sistemas HVAC. Es adecuado para control directo de motores y ventiladores EC, variadores de frecuencia o reguladores de velocidad de ventiladores AC gracias a su algoritmo de control proporcional e integral - PI con función de anti-saturación (anti-windup). Este controlador es perfecto para el control de Sistemas de Volumen de Aire Variable - VAV, manteniendo la presión diferencial, el volumen de flujo y la velocidad del aire constantes, sin dependencia de las condiciones del entorno. El punto de ajuste - setpoint, el alcance de presión y los demás parámetros se pueden ajustar a través de la comunicación Modbus RTU. El control de la velocidad del aire se efectúa mediante el uso del kit de conexión con tubo de Pitot (PSET-PTX-200). Este controlador tiene cuatro indicadores LED, que muestran el nivel de los valores medidos y el estado de funcionamiento del dispositivo. El controlador tiene una salida analógica / con señal de modulación: 0-10 VDC, 0-20 mA o 0-100 % PWM. Su alimentación es 24 VDC. El alcance de presión diferencial es de 0 a 1000 Pa.

Especificaciones y descripción adicionales


¿Control de presión diferencial, caudal o velocidad de aire?
Este sensor mide y controla la presión diferencial [Pa]. En función de las mediciones de presión deiferencial se pueden calcular y controlar el caudal [m³/h] o la velocidad de aire [m/s]. Para controlar el caudal de aire en base del faktor-K del ventilador se precisa el uso del set de conexión PSET-PVC-200 o PSET-QF-200. Estos tipos de sets también se pueden usar para controlar la presión diferencial. Para controlar el caudal de aire en base de la sección transversal del conducto [cm²] o para controlar la velocidad de aire [m/s] se pueden usar los sets  PSET-PTS-200 o PSET-PTL-200, que tienen tubo de Pitot. El rango de funcionamiento del controlador es de 0 Pa a +1000 Pa.
Indicación visual.
Este sensor HVAC posibilita una perfecta indicación visual de los niveles de presión diferencial a través de los indicadores LEDs verde, amarillo y rojo. El LED verde indica, que el nivel de presión diferencial está dentro de los rangos ajustados. Cuando el nivel de presión consigue el rango de alerta se enciende el LED amarillo. Cuando el LED rojo se activa, esto significa que el nivel de presión diferencial es muy alto. De la misma manera también es posible la visualización del caudal y la velocidad de aire. El segundo indicador verde indica el estado del sensor. Este LED se activa cuando la fuente de alimentación está conectada o funciona la comunicación Modbus.

¿Cómo funciona?
El sensor tiene una salida analógica, que puede controlar ventiladores EC o reguladores de velocidad de ventiladores AC, según las mediciones de presión diferencial, caudal o velocidad de aire. La velocidad del ventilador se controla para mantener constante el valor introducido en el punto de ajuste - setpoint. El punto de ajuste se puede modificar a través de la comunicación Modbus RTU. El tipo de salida se puede elegir también por medio de dicha comunicación. Se ofrecen las siguientes salidas:  0-10 VDC / 0-20 mA / 0-100 % PWM. Para hacer coincidir el tiempo de reacción del ventilador con la aplicación correspondiente, los factores P e I se pueden ajustar mediante la comunicación Modbus RTU.

Fácil de instalar.

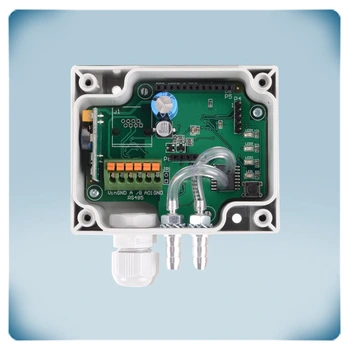

La tensión de alimentación, la salida analógica y la comunicación Modbus RTU se pueden conectar a través de un bloque de terminales sin tornillos, garantizando una conexión estable para cables solidos o trenzados. La tensión de alimentación es 24 VDC. Las masas de la fuente de alimentación (V-) y la salida (GND) no están conectadas. Esto significa que este sensor requiere una conexión de 4 hilos. La mayoría de las fuentes de alimentación de 24 VDC ofrecen protección contra cortocircuito y sobrecarga. Este tipo te alimentaciones garantizan la seguridad de su red eléctrica.

Alta calidad.
La caja tiene grado de protección IP65. Está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material es resistente a condiciones meteorológicas extremas y tiene una buena protección contra impactos. Cada sensor es calibrado y probado en nuestras fábricas. Nosotros usamos solamente componentes electrónicos de alta calidad. Esto garantiza el funcionamiento estable y preciso de todos los dispositivos de Sentera.

Uso típico.
Estos sensores se pueden usar para crear sistemas de control de presurización. El método de control de humo por sobrepresión consiste en la presurización mediante inyección de aire en habitáculos, que se usan como vías de escape de personas en caso de incendio, tales como cajas de escalera, pasillos, corredores, elevadores, etc. El controlador también es adecuado para uso en salas blancas.
