Controlador de CO2 | Montaje en pared | Indicadores LED | 24 V CC-PoM
Descripción de producto
Controlador de temperatura, humedad y CO2 de salida única. La tensión de alimentación es de 24 V CC. Se miden la temperatura, la humedad relativa, el CO2 (dióxido de carbono) y el nivel de luz ambiental. Este controlador regula los sistemas de ventilación y la velocidad del ventilador en entornos comerciales y residenciales. Basado en los valores medidos, el algoritmo del sensor controla la salida analógica única. Esta salida única puede controlar directamente un ventilador EC, un controlador de velocidad de ventilador AC o un actuador de compuerta.
Los siguientes tipos de salida están disponibles: 0-10 VCC / 0-20 mA / 0-100% PWM. Modbus RTU proporciona acceso a todas las mediciones y al valor de salida. La fuente de alimentación puede conectarse a través de los bloques de terminales o mediante el conector RJ45.
El elemento del sensor de CO2 se puede reemplazar si es necesario. El sensor de luz ambiental se puede utilizar en diversas aplicaciones para controlar el sistema de ventilación según la ocupación de la habitación. Modbus RTU se puede utilizar para cambiar todos los ajustes. La intensidad luminosa de los LEDs utilizados para la indicación de estado también se puede ajustar.
Especificaciones y descripción adicionales
Tecnología de detección fotoacústica NDIR
Las personas producen CO2 o dióxido de carbono al respirar. Esto convierte la concentración de CO2 en un buen indicador del nivel de ocupación y actividad en un espacio. En muchas aplicaciones, los sensores de CO2 se utilizan como indicadores para los requisitos de ventilación. Este transmisor HVAC ofrece una indicación visual clara del nivel de CO2 mediante un LED verde, amarillo y rojo. El LED verde indica que el nivel de CO2 está dentro del rango, lo que significa que hay suficiente suministro de aire fresco. Cuando el nivel de CO2 entra en el rango de alerta, el LED amarillo se enciende. El rojo significa que los niveles de CO2 son demasiado altos o que hay un suministro insuficiente de aire fresco. La temperatura medida, la humedad relativa, el CO2 y el nivel de luz ambiental están disponibles a través de Modbus RTU. Se utiliza tecnología de detección fotoacústica para medir el nivel de CO2, lo que hace que el sensor sea muy sensible y específico, siendo útil para la detección de diversos gases. El uso de longitudes de onda infrarrojas específicas que corresponden a las líneas de absorción del CO2 asegura que la interferencia de otros gases se minimice.
Las personas producen CO2 o dióxido de carbono al respirar. Esto convierte la concentración de CO2 en un buen indicador del nivel de ocupación y actividad en un espacio. En muchas aplicaciones, los sensores de CO2 se utilizan como indicadores para los requisitos de ventilación. Este transmisor HVAC ofrece una indicación visual clara del nivel de CO2 mediante un LED verde, amarillo y rojo. El LED verde indica que el nivel de CO2 está dentro del rango, lo que significa que hay suficiente suministro de aire fresco. Cuando el nivel de CO2 entra en el rango de alerta, el LED amarillo se enciende. El rojo significa que los niveles de CO2 son demasiado altos o que hay un suministro insuficiente de aire fresco. La temperatura medida, la humedad relativa, el CO2 y el nivel de luz ambiental están disponibles a través de Modbus RTU. Se utiliza tecnología de detección fotoacústica para medir el nivel de CO2, lo que hace que el sensor sea muy sensible y específico, siendo útil para la detección de diversos gases. El uso de longitudes de onda infrarrojas específicas que corresponden a las líneas de absorción del CO2 asegura que la interferencia de otros gases se minimice.
A diferencia de los sensores NDIR transmisivos, los sensores NDIR fotoacústicos miden la energía absorbida por las moléculas de CO2. Cuando el emisor de infrarrojos se pulsa, las moléculas de CO2 absorben la luz infrarroja de manera regular. Esto causa vibración molecular adicional, lo que da lugar a una onda de presión dentro de la cámara de medición. Cuanto mayor es la concentración de CO2, más luz se absorbe, y por lo tanto, la amplitud de la onda acústica aumenta. Un micrófono dentro de la cámara de gas detecta esto, y la concentración de CO2 puede ser calculada. La detección fotoacústica NDIR permite una mayor miniaturización de la cámara de medición. Además, dado que las ondas sonoras son omnidireccionales, la posición relativa del emisor y el micrófono no está restringida. Por lo tanto, los sensores NDIR fotoacústicos son típicamente más robustos mecánica y térmicamente.
¿Cómo controlar el suministro de aire fresco?
La salida de este sensor puede controlar un ventilador EC, un controlador de velocidad de ventilador AC o un actuador de compuerta. El valor de salida varía proporcionalmente con la temperatura, la humedad y la concentración de CO2. El sensor aumentará la velocidad del ventilador o abrirá la compuerta si se requiere más aire fresco.
La salida de este sensor puede controlar un ventilador EC, un controlador de velocidad de ventilador AC o un actuador de compuerta. El valor de salida varía proporcionalmente con la temperatura, la humedad y la concentración de CO2. El sensor aumentará la velocidad del ventilador o abrirá la compuerta si se requiere más aire fresco.
¿Conectar mediante conector RJ45 o bloques de terminales?

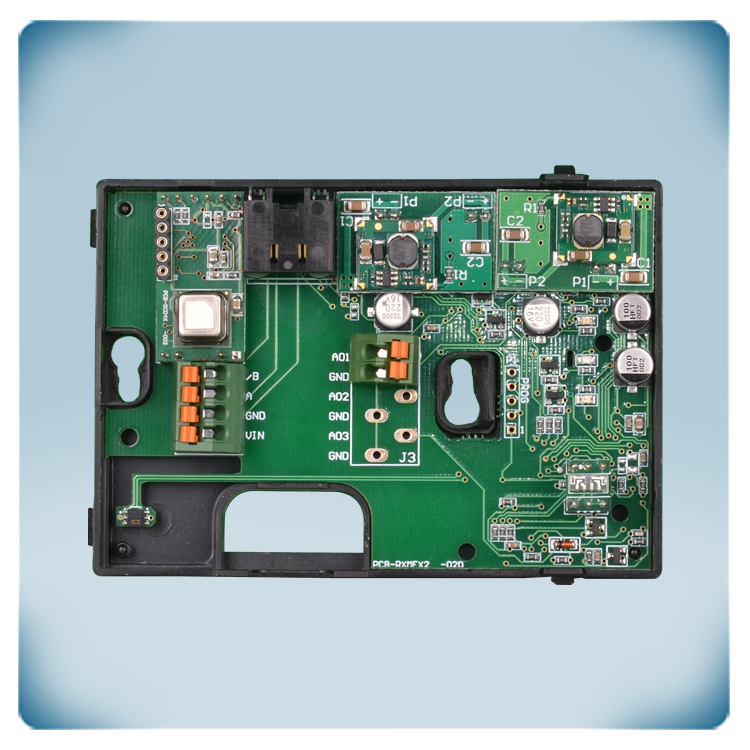

Este sensor le ofrece la opción de conectarlo mediante los bloques de terminales de jaula o mediante el conector RJ45. La tensión de alimentación y la comunicación Modbus RTU pueden conectarse a través del conector RJ45. A través de los bloques de terminales es posible conectar las salidas, la comunicación Modbus RTU y la tensión de alimentación. Nunca conecte la tensión de alimentación mediante el conector RJ45 y los bloques de terminales simultáneamente. La tensión de alimentación es de 24 V CC. Los terminales de tierra de la fuente de alimentación (V-) y la salida (GND) no están conectados internamente. Esto significa que se requiere un cable de 4 hilos para conectar este sensor. La mayoría de las fuentes de alimentación de 24 V CC ofrecen protección contra cortocircuitos, sobrecargas y sobretensiones. Una fuente de alimentación de 24 V CC aumenta la seguridad y la fiabilidad de su instalación.
Este sensor le ofrece la opción de conectarlo mediante los bloques de terminales de jaula o mediante el conector RJ45. La tensión de alimentación y la comunicación Modbus RTU pueden conectarse a través del conector RJ45. A través de los bloques de terminales es posible conectar las salidas, la comunicación Modbus RTU y la tensión de alimentación. Nunca conecte la tensión de alimentación mediante el conector RJ45 y los bloques de terminales simultáneamente. La tensión de alimentación es de 24 V CC. Los terminales de tierra de la fuente de alimentación (V-) y la salida (GND) no están conectados internamente. Esto significa que se requiere un cable de 4 hilos para conectar este sensor. La mayoría de las fuentes de alimentación de 24 V CC ofrecen protección contra cortocircuitos, sobrecargas y sobretensiones. Una fuente de alimentación de 24 V CC aumenta la seguridad y la fiabilidad de su instalación.
Fácil de usar
Este sensor requiere muy poca configuración. Está casi listo para usarse una vez instalado. La temperatura y la humedad relativa suelen ser específicas de la región y la estación. Estos parámetros se ajustarán a los valores correctos durante la instalación. Los demás valores predeterminados serán adecuados para la mayoría de las aplicaciones. Sin embargo, también se pueden ajustar a través de los registros Modbus correspondientes si es necesario. Un tipo de salida diferente, por ejemplo, se puede seleccionar para hacerlo compatible con otros dispositivos: 0-10 VCC; 0-20 mA; 0-100% PWM; Modbus RTU. Los niveles de luz de los LEDs utilizados para la indicación de estado son ajustables y se puede elegir desactivar uno o más valores de medición. El mapa de registros Modbus proporciona una lista exhaustiva de todos los ajustes programables.
Este sensor requiere muy poca configuración. Está casi listo para usarse una vez instalado. La temperatura y la humedad relativa suelen ser específicas de la región y la estación. Estos parámetros se ajustarán a los valores correctos durante la instalación. Los demás valores predeterminados serán adecuados para la mayoría de las aplicaciones. Sin embargo, también se pueden ajustar a través de los registros Modbus correspondientes si es necesario. Un tipo de salida diferente, por ejemplo, se puede seleccionar para hacerlo compatible con otros dispositivos: 0-10 VCC; 0-20 mA; 0-100% PWM; Modbus RTU. Los niveles de luz de los LEDs utilizados para la indicación de estado son ajustables y se puede elegir desactivar uno o más valores de medición. El mapa de registros Modbus proporciona una lista exhaustiva de todos los ajustes programables.
Autocalibración para compensar el desplazamiento del sensor
El algoritmo de autocalibración de lógica ABC está habilitado por defecto. Este algoritmo está diseñado para usarse en aplicaciones donde las concentraciones de CO2 caen a condiciones fuera del entorno (400 ppm) al menos una vez (15 minutos) en un período de 7 días, lo que típicamente ocurre durante los períodos no ocupados. El sensor alcanzará su precisión operativa después de 25 horas de operación continua bajo condiciones en las que se haya expuesto a niveles de referencia ambientales de aire a 400 ppm ± 10 ppm de CO2.
El algoritmo de autocalibración de lógica ABC está habilitado por defecto. Este algoritmo está diseñado para usarse en aplicaciones donde las concentraciones de CO2 caen a condiciones fuera del entorno (400 ppm) al menos una vez (15 minutos) en un período de 7 días, lo que típicamente ocurre durante los períodos no ocupados. El sensor alcanzará su precisión operativa después de 25 horas de operación continua bajo condiciones en las que se haya expuesto a niveles de referencia ambientales de aire a 400 ppm ± 10 ppm de CO2.
Montaje en pared
El recinto ofrece una protección IP30 contra la entrada de polvo y humedad. Se puede montar en una pared en interiores. Para garantizar un rendimiento óptimo, debe protegerse de la luz solar directa.
El recinto ofrece una protección IP30 contra la entrada de polvo y humedad. Se puede montar en una pared en interiores. Para garantizar un rendimiento óptimo, debe protegerse de la luz solar directa.
