Differenzdruck-Messumformer | -125 bis 125 Pa | 24 VAC VDC

Zu diesem Produkt hat noch niemand einen Kommentar abgegeben, seien Sie der Erste (siehe unten), wir freuen uns über Ihre Meinung!
Artikelcode HPS-G--LP
GTIN 0.540.100.300.779.2
Intrastat nummer 90.26.20.20
Kategorie Differenzdrucktransmitter
Aktueller Bestand 21 Stück
Werksvorlaufzeit 4 Woche(n)

Produktbeschreibung

Dieser Differenzdruckfühler misst Differenzdruck im Bereich von -125 bis +125 Pa. Daneben kann er auch Volumenstrom (m³ / h) oder Luftgeschwindigkeit (m / s) in HLK-Anwendungen messen. Die Versorgungsspannung beträgt 24 VAC oder 24 VDC. Der Messwert ist über den Analogausgang und über Modbus-RTU-Kommunikation verfügbar. Der Ausgangstyp ist wählbar: 0-10 VDC / 0-20 mA / 0-100 % PWM. Die vier LED-Anzeigen geben einen visuellen Hinweis auf den Transmitterstatus und die Messwerte. Der Differenzdruckbereich und alle anderen Einstellungen können über Modbus RTU angepasst werden. Sie können verwendet werden, um den Differenzdruck über einem Luftfilter zu überwachen und einen Alarm zu erzeugen, wenn der Filter verschmutzt ist. Sie können den Volumenstrom überwachen, um die Versorgung mit Frischluft sicherzustellen. Eine weitere typische Anwendung ist die Überwachung der Luftgeschwindigkeit in Kanälen.

Zusätzliche Spezifikationen und Beschreibung


Was kann mit diesem Sensor gemessen werden?
Der Differenzdrucksensor ist ein Drucksensor der die Differenz zweier Absolutdrücke, den Differenzdruck,misst.
Er kenn eingesetzt werden für die Messung von Luftströmungen oder Filterüberwachung in der Klimatechnik
Eine typische Anwendung für Differenzdrucksensoren mit diesem Bereich ist die Überwachung von Unter- oder Überdruck in Treppenhäusern oder Reinräumen.
Zum Beispiel wird im Treppenhaus ein konstanter Überdruck erzeugt, damit es im Brandfall rauchfrei bleibt.
In Kombination mit einem Internet-Gateway ist es möglich, Warnungen zu erhalten, wenn Filter verstopft sind.

Was mit Luftvolumenstrom oder Luftgeschwindigkeit?Differenzdruckfühler
Basierend auf der Differenzdruckmessung kann der Luftvolumenstrom [m³/h] oder die Luftgeschwindigkeit [m/s] berechnet werden.
Um den Luftvolumenstrom basierend auf dem K-Faktor des Ventilators zu berechnen, verwenden Sie den Anschlusssatz Typ PSET-PVC-200 oder PSET-QF-200. Dieser Anschlusssatz kann auch zur Differenzdruckmessung verwendet werden. Zur Berechnung des Luftvolumenstroms basierend auf dem Kanalquerschnitt [cm²] oder der Luftgeschwindigkeit [m/s] verwenden Sie den Anschlusssatz Typ PSET-PTS-200 oder PSET-PTL-200.

Wie funktioniert dieser Differenzdrucktransmitter?
Der Differenzdrucksensor hat einen analogen Ausgang. Der Ausgangswert ändert sich proportional abhängig vom gemessenen Differenzdruck oder Luftvolumenstrom oder Luftgeschwindigkeit. Standardbereich von diesem Sensor ist -125 - 125 Pa. Das heisst, dass der Ausgang standardmässig 0 V gibt bei -125 Pa und 10V bei 125 Pa. Der Bereich kann über Modbus angepasst werden.

Welche Versorgungsspannung brauche ich?
Dieser Fühler braucht eine 24 VAC oder 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.

Einfach anzuschließen!
Die Versorgungsspannung, der Analogausgang und die Modbus-RTU-Kommunikation können über die Käfigzugfederklemme angeschlossen werden. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte. Dieser Sensor kann mit 24 VDC oder mit 24 VAC versorgt werden. Er ist für den 3-Leiter-Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.

LED Anzeige
Der Differenzdruckfühler bietet eine klare, visuelle Anzeige vom Differenzdruckwert über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der Differenzdruck innerhalb des Bereichs liegt. Wenn der Differenzdruck im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt.  Die LEDs können auch den Status des Luftvolumenstroms oder der Luftgeschwindigkeit anzeigen, einstellbar über Modbus. Die zweite grüne LED zeigt den Sensorstatus an. Sie ist aktiviert, wenn die Spannungsversorgung und die Modbus RTU Kommunikation aktiviert sind.

Einfach zu bedienen!
Dieser Differenzdrucktransmitter erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.

Parameter einstellen
Der Differenzdruckmessumformer verfügt nicht über DIP Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im
 Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.

Hohe Qualität
Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist hitzebeständig, sehr robust und bietet einen guten Schutz gegen Stöße. Die Druckanschlussstutzen sind aus Aluminium gefertigt. Das Sensorgehäuse bietet einen IP65 Schutz gegen das Eindringen von Schmutz und Wasser. Dieser Sensor kann an der Wand montiert werden.

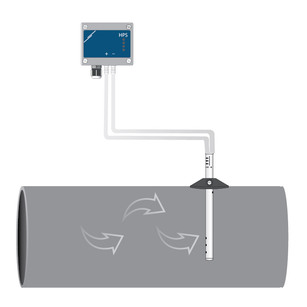

Differenzdruck im Kanal messen
