Třístupňový ovladač pro EC ventilátory | bez polohy OFF

Kód výrobku SMT-D-3P-AL
GTIN 0.540.100.301.468.4
Číslo Intrastatu 85.36.50.15
Kategorie 3stupňové spínače pro EC motory nebo pohony klapek
Aktuální zásoba 55 U.
Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

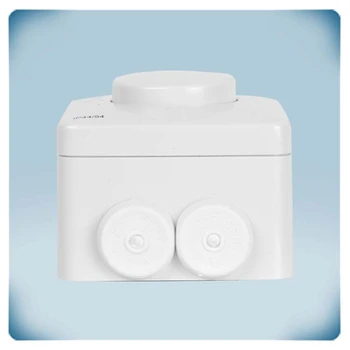

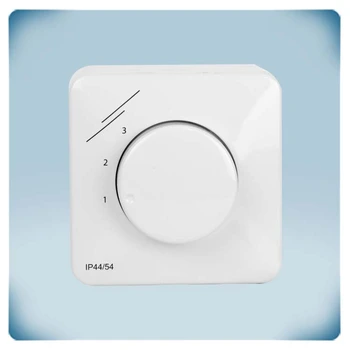

Třístupňový ovládací spínač pro EC ventilátory nebo pohony klapek. Může také dálkově ovládat regulátory otáček AC ventilátorů nebo frekvenční měniče. Napájecí napětí je 10 V DC. Výstupní signál je rozdělen do tří kroků. Výstupní signál polohy 1 a 2 lze nastavit v rozsahu 1 - 10 VDC pomocí interních trimrů. Výstupní signál polohy 3 se vždy rovná napájecímu napětí: 10 VDC. Poloha OFF není k dispozici. Kryt odolný proti stříkající vodě umožňuje vestavnou (IP44) nebo povrchovou montáž (IP54).

Doplňující specifikace a popis


Co je to třístupňový ovládací spínač?
Výstupní napětí tohoto řídicího spínače se mění v závislosti na poloze otočného spínače. Výstupní napětí je rozděleno do tří kroků. Tento řídicí spínač ovládá ventilátory EC nebo pohony klapek ve třech krocích. Může také dálkově ovládat regulátory otáček ventilátorů AC (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E) ve třech krocích. Např. ovládací spínač může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrické skříni.

Nastavitelné úrovně výkonu

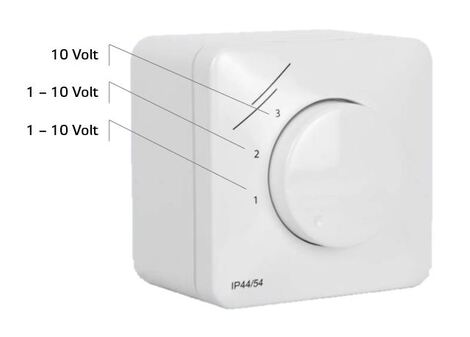

U některých aplikací je žádoucí nastavit řídicí signál tak, aby bylo dosaženo optimálních otáček ventilátoru. Řídicí signál polohy 1 a polohy 2 lze nastavit. Prostřednictvím interních trimrů lze nastavit výstupní napětí těchto poloh v rozsahu 1 - 10 V DC. Poloha 3 se vždy rovná přiváděnému napětí: 10 VDC.



Bez polohy VYPNUTO
V některých případech je technicky nebo právně nutné zajistit za všech okolností minimální přívod vzduchu. Otáčky ventilátoru nesmí nikdy klesnout pod minimální úroveň. Protože tento řídicí spínač nemá polohu OFF, řídicí signál nikdy nedosáhne 0 V. I v poloze 1 bude řídicí signál minimálně 1 VDC (toto minimální výstupní napětí lze nastavit pomocí vestavěného trimru).
