Katalogový list
Regulátor otáček pro vytápěcí / chladící jednotky s EC motorem
Popis výrobku
ECH-8-DM je regulátor pro vytápěcí nebo chladicí jednotky vzduchu vybavené EC ventilátory. Regulátor ECH, navržený s ohledem na uživatelskou přívětivost, zjednodušuje řízení okolní teploty v prostorách, jako jsou sklady nebo průmyslové haly.

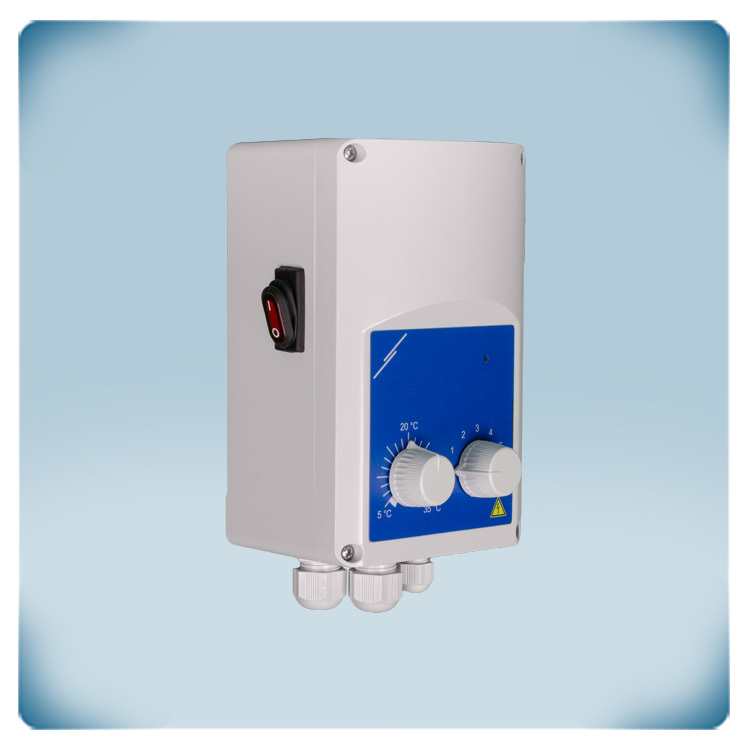

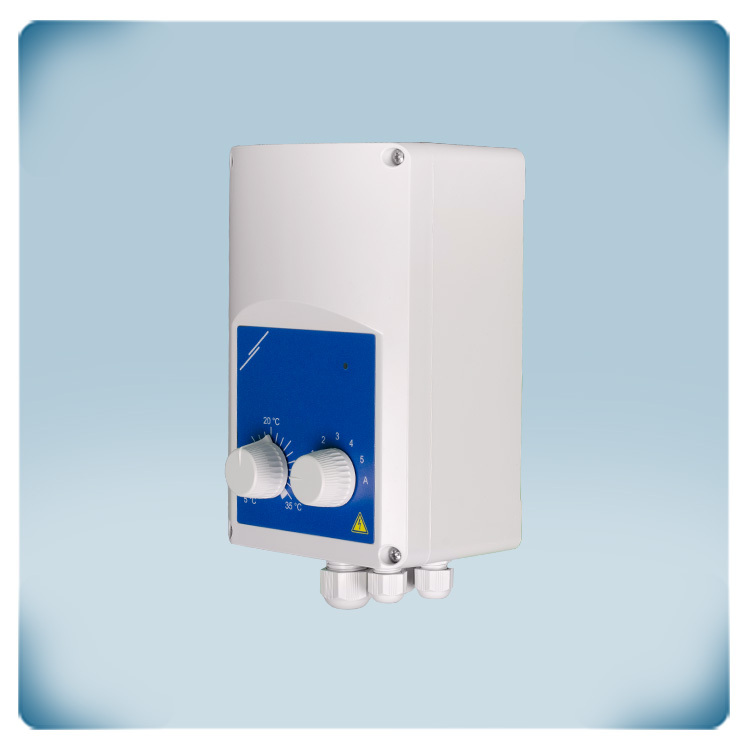

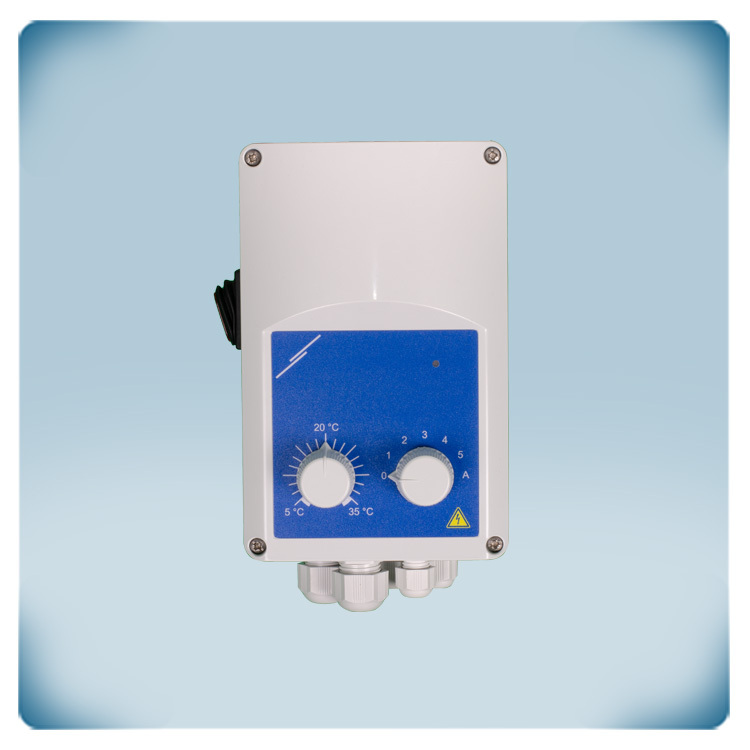

S intuitivním rozhraním ECH se řízení teploty stává hračkou. Otočný knoflík na přední straně umožňuje uživatelům přesně doladit nastavené hodnoty teploty v rozsahu 5 - 35 °C. Tento praktický přístup vám dává přímou kontrolu a zajišťuje, že podmínky vašeho prostředí jsou přizpůsobeny přesně podle vašich potřeb. ECH nabízí automatické řízení rychlosti EC ventilátoru, dynamicky reagující na změny okolní teploty, nebo mohou uživatelé alternativně upravit rychlost ventilátoru manuálně, výběrem z 5 různých kroků. Ke všestrannosti ECH přispívá též jeho neregulovaný výstup, který umožňuje bezproblémové ovládání vodního ventilu nebo elektrického topného tělesa.
Komunikace Modbus RTU posouvá funkčnost ECH na další úroveň a umožňuje uživatelům bez námahy přepínat neregulovaný výstup mezi režimy chlazení a topení. Případně také přímý výběr propojek nabízí rychlý a efektivní způsob přepínání mezi těmito režimy, což vám dává autonomii při výběru metody, která vyhovuje vašim provozním preferencím.
Regulátor ECH představuje špičku účinnosti v regulaci teploty, která se bez problémů integruje do vašich systémů vytápění nebo chlazení vzduchu. Jeho uživatelsky přívětivé funkce, od automatického nastavení rychlosti ventilátoru po manuální ovládání a všestranné možnosti výstupu, z něj dělají spolehlivou volbu pro průmyslová odvětví, která hledají přesnost a přizpůsobivost.
Doplňující specifikace a popis
Vytápění nebo chlazení
Neregulovaný výstup lze použít k otevření vodního ventilu nebo k aktivaci topného tělesa pomocí regulace ON / OFF. V režimu vytápění se neregulovaný výstup aktivuje, když je okolní teplota nižší než nastavená požadovaná teplota. V režimu chlazení se neregulovaný výstup aktivuje, když je okolní teplota vyšší než nastavená požadovaná teplota. Při aktivaci poskytuje neregulovaný výstup napájecí napětí (v rozsahu 85 - 230 V AC). Maximální zatížení je 10 A. Režim chlazení nebo vytápění lze aktivovat prostřednictvím komunikace Modbus nebo pomocí propojky.
Režimy regulace otáček EC ventilátoru
Elektronicky komutované (EC) ventilátory jsou energeticky účinná zařízení běžně používaná ve vzduchotechnických systémech. Jsou známé svou pokročilou technologií motorů, kombinující výhody střídavých a stejnosměrných motorů.
Rychlost EC ventilátoru lze ovládat přes analogový výstup a ručně nastavit pomocí otočného knoflíku na předním panelu. Je možné zvolit jednu z pěti dostupných pevně nastavených rychlostí, polohu OFF a automatický režim.
V automatickém režimu jsou otáčky EC ventilátoru regulovány automaticky na základě okolní teploty. V případě potřeby lze vysokou a nízkou rychlost upravit pomocí registrů Modbus. Rozsah analogového výstupu lze zvolit pomocí propojky nebo prostřednictvím komunikace Modbus: 0 - 6 V DC nebo 0 - 10 V DC.
Regulátor má také takzvaný dálkový režim. Vypne všechna uživatelská rozhraní kromě komunikace Modbus RTU. Po zvolení dálkového režimu (prostřednictvím Modbus Holding registru 20) jsou indikace RGB LED, analogový výstup a stavy neregulovaných výstupů ovládány zařízením Modbus master přes Holding registry 21 - 24.
Cloudové ovládání
Když je aktivní dálkový režim, rychlost EC ventilátoru, neregulovaný výstup a LED indikátor jsou řízeny pomocí příslušných Modbus Holding registrů. Úpravou hodnoty v registrech Modbus prostřednictvím cloudu SenteraWeb nebo prostřednictvím systému BMS lze upravit rychlost ventilátoru a aktivovat nebo deaktivovat neregulovaný výstup. Pro připojení regulátoru ECH ke cloudu SenteraWeb je vyžadována volitelná internetová brána.
Režim dálkového ovládání deaktivuje všechna uživatelská rozhraní na předním panelu. Režim dálkového ovládání lze aktivovat zápisem hodnoty 1 do Modbus Holding registru 20.
Teplotní čidlo
Pro měření okolní teploty je nutné volitelné teplotní čidlo (technologie PT500). Společnost Sentera nabízí různé typy kompatibilních teplotních čidel PT500 (viz související články níže). Tato čidla jsou k dispozici v různých provedeních krytů: prostorová - sonda - potrubní
LED indikace
Regulátor ECH je vybaven RGB LED indikátorem stavu. Jeho barva se mění v závislosti na stavu regulátoru a připojených zařízení. Zelená indikace standardně označuje perfektní provoz, zatímco červené světlo upozorňuje na problémy. Další podrobnosti naleznete v katalogovém listu produktu.
Kryt r-ABS

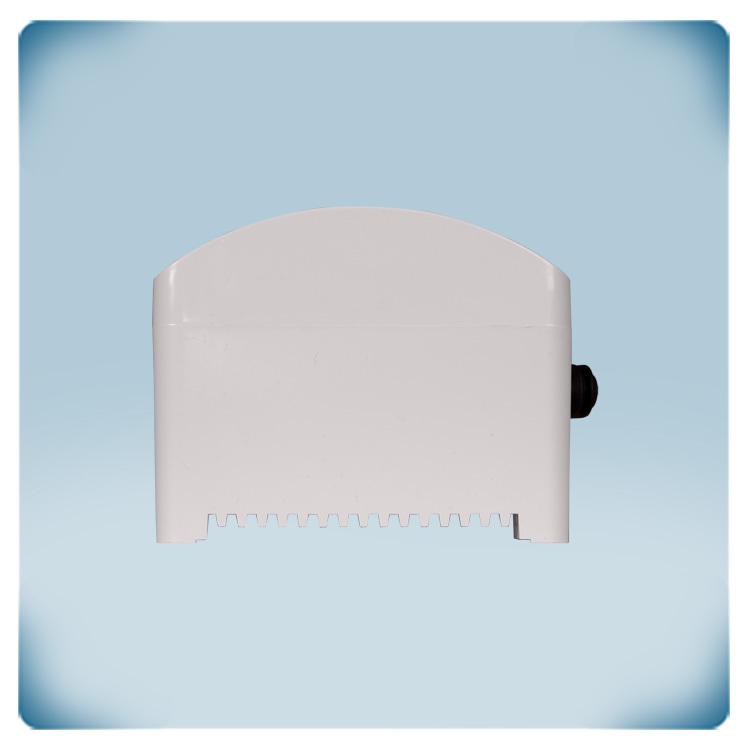

Kryt je vyroben z vysoce kvalitního plastu r-ABS. Tento materiál je výjimečně odolný vůči vysokým teplotám, velmi pevný a nabízí dobrou ochranu proti nárazům. Kryt lze namontovat na povrch a nabízí krytí IP54 proti vniknutí nečistot, prachu a vlhkosti.
