Regulátor pohonu klapek | displej | 0-1000 Pa | 24 VAC - VDC
Popis výrobku
Regulátor diferenčního tlaku s displejem pro pohony klapek. Napájecí napětí je 24 VAC nebo VDC. Provozní rozsah je 0 až 1 000 Pa. Ovládá polohu klapky tak, aby udržoval konstantní diferenční tlak nebo objemový průtok vzduchu na nastavené hodnotě. Regulace rychlosti proudění vzduchu je možná také v kombinaci se sadou pro připojení Pitotovy trubice: PSET-PTS-200. Požadovanou hodnotu lze nastavit prostřednictvím komunikace Modbus RTU. Analogový výstup ovládá pohony klapek. Typ výstupu je volitelný. Displej zobrazuje aktuální hodnotu. Čtyři LED indikátory poskytují vizuální indikaci stavu čidla a regulovaných hodnot. Požadovanou hodnotu diferenčního tlaku a všechna další nastavení lze upravovat prostřednictvím komunikačního protokolu Modbus RTU.
Doplňující specifikace a popis
Konstantní tlak, objemový průtok vzduchu nebo rychlost proudění vzduchu?
Tento regulátor diferenčního tlaku řídí pohony klapek. Poloha klapky je řízena tak, aby byl diferenční tlak [Pa] konstantní na nastavené hodnotě. Pracovní rozsah je 0 až 1 000 Pa. Polohu klapky je možné řídit také na základě objemového průtoku vzduchu [m³/hod] nebo rychlosti proudění vzduchu [m/s]. Pro řízení objemového průtoku vzduchu na základě K-faktoru ventilátoru použijte volitelnou připojovací sadu typu PSET-PVC-200 nebo PSET-QF-200. Tuto připojovací sadu lze použít také k regulaci diferenčního tlaku. K řízení objemového průtoku vzduchu na základě průřezu potrubí [cm²] nebo rychlosti proudění vzduchu [m/s] použijte volitelnou připojovací sadu typu PSET-PTS-200 nebo PSET-PTL-200. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU.
Zobrazení měřených hodnot

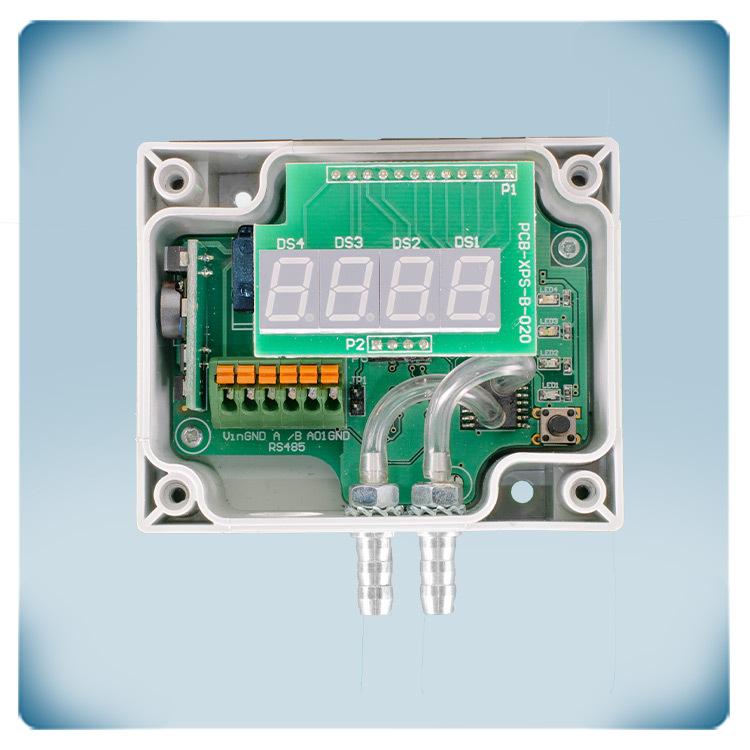

Sedmisegmentový LED displej zobrazuje měřený tlak, objemový průtok nebo rychlost proudění vzduchu. Zelená, žlutá a červená LED navíc zajišťují přehlednou indikaci naměřené hodnoty. Zelená LED indikuje, že úroveň tlaku je v rozmezí. Když se úroveň tlaku dostane do výstražného rozsahu, rozsvítí se žlutá LED dioda. Červená znamená: diferenční tlak mimo rozsah. LED diody mohou také vizualizovat stav objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Druhá zelená LED dioda indikuje stav snímače. Aktivuje se, když je povoleno napájení a komunikace Modbus RTU.
Jak to funguje?
Tento regulátor tlaku má jeden analogový výstup. Tento výstup ovládá pohony klapek na základě naměřeného diferenčního tlaku, objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Poloha klapky je řízena tak, aby naměřená hodnota zůstala rovna žádané hodnotě. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU. Aby byl tento regulátor kompatibilní s většinou pohonů klapek, lze přes Modbus RTU nastavit typ výstupu: 0-10 VDC / 0-20 mA / 0-100 % PWM. Pro přizpůsobení reakční doby klapky dané aplikaci lze prostřednictvím Modbus RTU nastavit faktory P a I.
Třívodičové připojení
Napájecí napětí, analogový výstup a komunikaci Modbus RTU lze připojit pomocí svorkovnice s pružinovými svorkami. Ty eliminují potřebu běžné údržby a zaručují spolehlivý kontakt pro plné i lanované vodiče. Tento snímač může být napájen 24 V DC nebo 24 V AC. Je určen pro třívodičové připojení. Zem výstupu (GND) je vnitřně spojena se zemí napájecího napětí (V-). Dbejte na to, abyste tuto společnou zem nepřipojovali k jiným zařízením, která jsou napájena stejnosměrným napětím.
Vysoká kvalita
Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je tepelně odolný, velmi pevný a nabízí dobrou ochranu proti nárazům. Trysky tlakové přípojky jsou vyrobeny z hliníku. Kryt snímače nabízí krytí IP65 proti vniknutí nečistot a vody. Tento regulátor tlaku lze instalovat na stěnu.
