Katalogový list
Regulátor pohonu klapek | 0-2000 Pa | 24 VDC
Popis výrobku
Regulátor diferenčního tlaku pro pohony klapek. Napájecí napětí je 24 V DC. Pracovní rozsah je 0 až 2 000 Pa. Poloha klapky je řízena tak, aby byl diferenční tlak nebo objemový průtok vzduchu konstantní na nastavené hodnotě. Regulace rychlosti proudění vzduchu je možná také v kombinaci se sadou pro připojení Pitotovy trubice: PSET-PTS-200. Analogový výstup ovládá pohony klapek prostřednictvím napětí 0-10 V. Tento typ výstupu je volitelný. Čtyři LED indikátory poskytují vizuální indikaci stavu převodníku a regulované hodnoty. Požadovanou hodnotu, dobu odezvy a všechna další nastavení lze upravovat prostřednictvím protokolu Modbus RTU. Kryt nabízí krytí IP65 proti vniknutí nečistot a vody.
Doplňující specifikace a popis
Konstantní tlak, objemový průtok vzduchu nebo rychlost proudění vzduchu?
Tento regulátor diferenčního tlaku řídí pohony klapek. Poloha klapky je řízena tak, aby byl diferenční tlak [Pa] konstantní na nastavené hodnotě. Pracovní rozsah je 0 až 2 000 Pa. Polohu klapky je možné řídit také na základě objemového průtoku vzduchu [m³/hod] nebo rychlosti proudění vzduchu [m/s]. Pro řízení objemového průtoku vzduchu na základě K-faktoru ventilátoru použijte volitelnou připojovací sadu typu PSET-PVC-200 nebo PSET-QF-200. Tuto připojovací sadu lze použít také k regulaci diferenčního tlaku. Pro řízení objemového průtoku vzduchu na základě průřezu potrubí [cm²] nebo rychlosti proudění vzduchu [m/s] použijte volitelnou připojovací sadu typu PSET-PTS-200 nebo PSET-PTL-200. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU.
Vizuální indikace
Tento regulátor tlaku nabízí jasnou vizuální indikaci úrovně diferenčního tlaku prostřednictvím zelené, žluté a červené LED diody. Zelená LED indikuje, že úroveň tlaku je v rozsahu. Když se úroveň tlaku dostane do výstražného rozsahu, rozsvítí se žlutá LED dioda. Červená znamená: diferenční tlak je mimo rozsah. LED diody mohou také vizualizovat stav objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Druhá zelená LED dioda indikuje stav snímače. Aktivuje se, když je povoleno napájení a komunikace Modbus RTU.
Jak to funguje?
Tento regulátor tlaku má jeden analogový výstup. Tento výstup ovládá pohony klapek na základě naměřeného rozdílu tlaků, objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Poloha klapky je řízena tak, aby naměřená hodnota zůstala rovna žádané hodnotě. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU. Aby byl tento regulátor kompatibilní s většinou pohonů klapek, lze přes Modbus RTU nastavit typ výstupu: 0-10 VDC / 0-20 mA / 0-100 % PWM. Pro přizpůsobení reakční doby klapky dané aplikaci lze prostřednictvím Modbus RTU nastavit faktory P a I.
Čtyřvodičové připojení

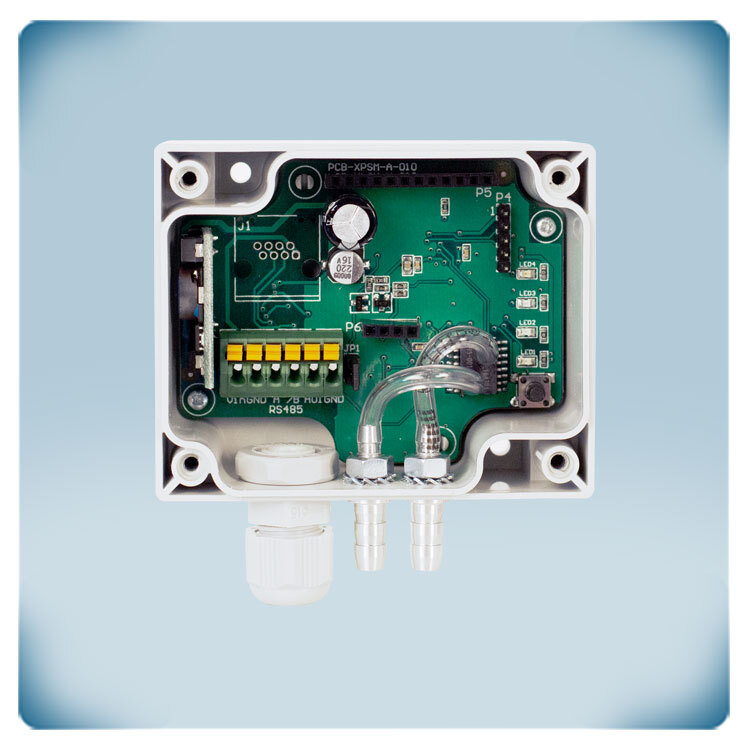

Napájecí napětí, analogový výstup a komunikaci Modbus RTU lze připojit prostřednictvím svorkovnice s pružinovými svorkami. Ty eliminují potřebu běžné údržby a zaručují spolehlivý kontakt pro plné i lanované vodiče. Napájecí napětí je 24 V DC. Zemnicí svorky napájení (V-) a výstupu (GND) jsou galvanicky odděleny. To znamená, že k připojení tohoto snímače je zapotřebí čtyřvodičový kabel. Většina napájecích zdrojů 24 V DC nabízí ochranu proti zkratu, přetížení a přebití. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.
Vysoká kvalita
Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je tepelně odolný, velmi pevný a nabízí dobrou ochranu proti nárazům. Trysky pro připojení tlaku jsou vyrobeny z hliníku. Kryt snímače nabízí krytí IP65 proti vniknutí nečistot a vody. Tento regulátor tlaku lze instalovat na stěnu.
