Katalogový list
Regulátor otáček ventilátoru | TK | dálkový start-stop | 13 A
Popis výrobku

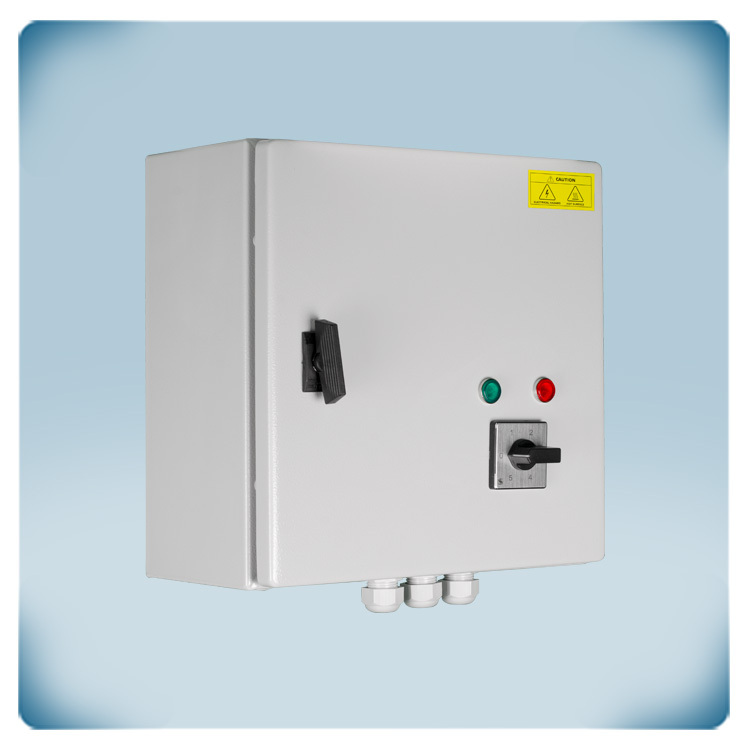

Pětistupňový transformátorový regulátor otáček ventilátoru pro jednofázové motory s tepelnými kontakty. Maximální (kombinovaný) proud motoru je 13 A. Otáčky ventilátoru lze nastavit otočným přepínačem s polohou OFF. Motor lze dálkově zapnout nebo vypnout pomocí digitálních vstupů. Funkce monitorování TK deaktivuje motor v případě přehřátí. Po výpadku napájení se motor automaticky znovu spustí. Výstražný výstup a neregulovaný výstup mohou ovládat externí zařízení pro generování výstrah nebo potvrzení normálního provozu. Kryt lze použít pro povrchovou montáž a disponuje krytím IP54 proti vniknutí nečistot, prachu a vlhkosti. Otáčky ventilátoru jsou regulovány snížením napětí motoru pomocí autotransformátorů v 5 krocích. Tato technologie generuje výstupní napětí s dokonalým sinusovým tvarem, což zaručuje tichý provoz motoru.
Doplňující specifikace a popis
Jak to funguje?
Otočným přepínačem lze zvolit jednu z pěti dostupných rychlostí. V poloze 0 je motor vypnut. Poloha 1 je nízká rychlost a poloha 5 je vysoká rychlost.
Dálkový start-stop

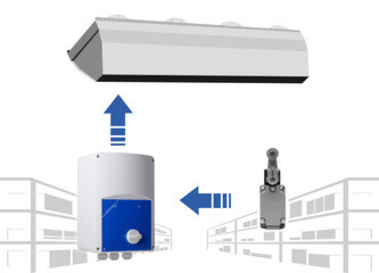

Prostřednictvím vstupu (vstupů) lze motor dálkově zapnout nebo vypnout. K dispozici je normálně otevřený vstup a normálně uzavřený vstup.
Např. prostřednictvím dálkového spínače - připojeného k normálně otevřenému vstupu - je motor povolen nebo zakázán. K normálně uzavřenému vstupu lze připojit kouřový hlásič. Pokud dojde k výskytu kouřového poplachu, motor bude deaktivován - bez ohledu na stav druhého vstupu.
Neregulovaný výstup
Přídavný, neregulovaný výstup (230 V AC) je aktivní, když je motor aktivován. Lze jej použít k ovládání externího indikátoru chodu, klapky apod.
Např. když je ventilátor deaktivován, klapka je zavřená. Když je ventilátor aktivní, klapka je otevřená.
Tepelná ochrana motoru
Tento regulátor otáček ventilátoru může monitorovat tepelné kontakty motoru (TK nebo tepelné kontakty měří teplotu ve vinutí motoru). V případě přehřátí motoru funkce monitorování TK motor vyřadí, aby se zabránilo jeho poškození. Pokud motor není vybaven kontakty TK, musí být obě svorky TK regulátoru přemostěny, aby se simulovala normální teplota motoru.
Výstup alarmu
Výstup alarmu (230 VAC) se aktivuje při výskytu problémů s motorem. Lze jej použít ke generování výstrah.
Např. v případě přehřátí motoru se aktivuje alarmový výstup. Funkce monitorování TK vypne motor, aby se zabránilo jeho dalšímu poškození. Výstražný výstup může ovládat výstražné světlo.
Automatický reset po výpadku napájení
V případě výpadku napájení se tato řídicí jednotka automaticky resetuje. Po obnovení napájení se motor automaticky restartuje.
Pevný kryt
Kryt je vyroben z vysoce kvalitní oceli. Kryt lze použít pro povrchovou montáž a má krytí IP54 proti vniknutí nečistot, prachu a vlhkosti.
