Katalogový list

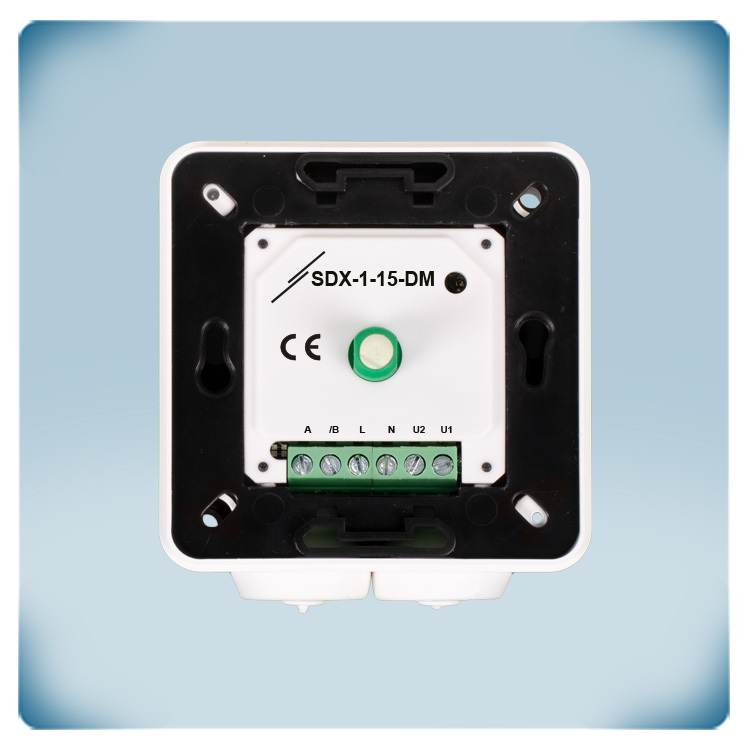

Regulátor otáček ventilátoru | Modbus RTU | 1,5 A
Popis výrobku
Regulátor otáček pro AC ventilátory s jednofázovým motorem. Kombinovaný maximální proud motoru je 1,5 A. Všechna nastavení - včetně provozního režimu - jsou nastavitelná prostřednictvím komunikace Modbus RTU. Tento regulátor může regulovat otáčky AC ventilátoru z vysokých na nízké nebo z nízkých na vysoké. Motor se rozbíhá pomocí softstart nebo kickstart. Jeden hardware, různé funkce. Kryt umožňuje vestavnou nebo povrchovou montáž. Napájecí napětí je 230 V AC. Pro změnu napětí motoru a regulaci otáček motoru se používá regulace fázového úhlu (technologie Triac). Tento regulátor otáček se často používá k řízení stropních ventilátorů, koupelnových odsávacích ventilátorů, odtahových ventilátorů atd.
Doplňující specifikace a popis
Variabilní regulace otáček ventilátoru
Rychlost ventilátoru lze nastavit ručně od vysoké po nízkou. Prostřednictvím registrů Modbus Holding lze měnit provozní režim (z nízkých na vysoké otáčky). Všechna nastavení, včetně minimálních otáček motoru, jsou nastavitelná prostřednictvím registrů Modbus Holding. Polohu OFF lze deaktivovat připojením napájecího napětí 230 VAC k neregulovanému výstupu, tj. ke svorkám L1 a N. V takovém případě bude motor běžet, pokud je přítomen napájecí zdroj. Pokud chcete ponechat polohu OFF aktivovanou, připojte standardně napájecí napětí přes svorky L a N.
Tichý provoz motoru
V obytném prostředí je důležité, aby motor neprodukoval příliš velký hluk. Tento nový regulátor otáček SDX je velmi podobný starým regulátorům MTX, ale jsou zde některé důležité rozdíly: Hlavním rozdílem je velmi přesné řízení motoru. Díky použití mikrokontroléru lze napětí motoru řídit velmi přesně. Výsledkem je velmi tichý chod motoru, a to i při nízkých otáčkách. Tento regulátor otáček reguluje otáčky střídavých ventilátorů snížením napětí motoru. Napětí se snižuje prostřednictvím řízení fázového úhlu (technologie TRIAC). Tento regulátor otáček je proto vhodný pouze pro motory s regulací napětí. Pokud si nejste jisti, zda je váš motor napěťově regulovatelný, obraťte se nejlépe na výrobce motoru.
Možnost nastavení prostřednictvím komunikace Modbus RTU
Všechna nastavení tohoto regulátoru otáček ventilátoru lze upravovat a sledovat prostřednictvím komunikace Modbus RTU. Výstupní napětí lze nastavit lokálně pomocí vestavěného potenciometru nebo dálkově prostřednictvím komunikace Modbus RTU. Stačí si z našich webových stránek stáhnout bezplatný software 3SM a získáte požadovaný typ řízení motoru - manuální nebo digitální, tj. místní nebo dálkové!
Moderní skříň s trendovým designem

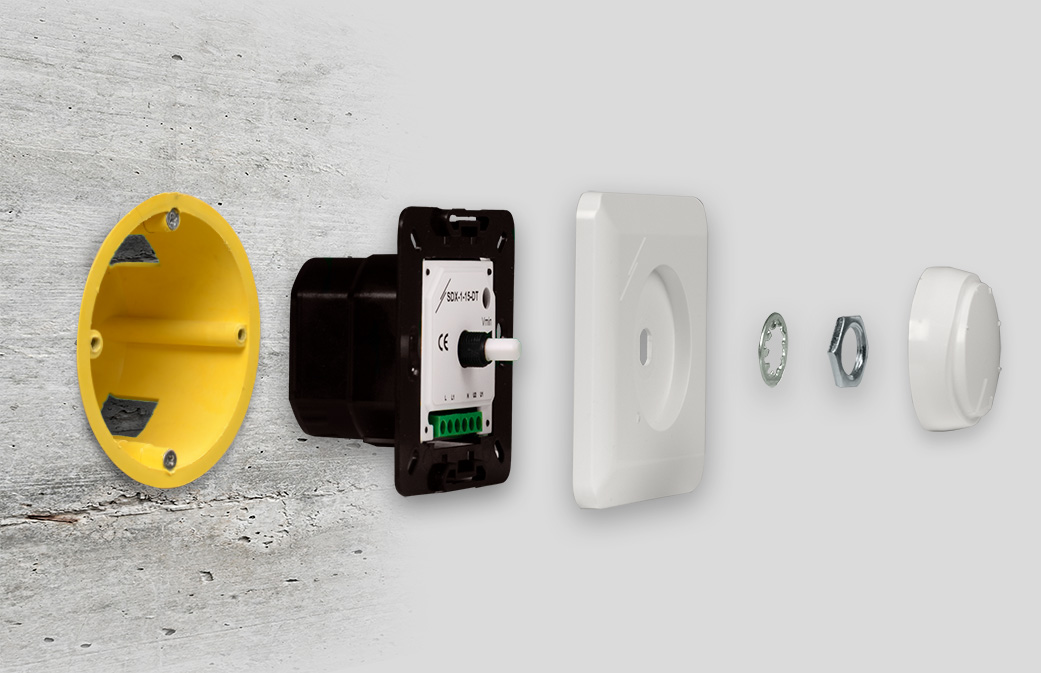

Skříň má současný, moderní design, který se hodí do většiny interiérů. Tento regulátor otáček ventilátoru lze namontovat na stěnu nebo zabudovat. Montážní otvory dokonale pasují na standardní evropské nástěnné krabice. Skříň je vyrobena z vysoce kvalitního plastu ASA. Tento materiál je odolný vůči UV záření a chrání před nárazy. Stupeň krytí je IP44 pro vestavnou montáž a IP54 pro povrchovou montáž. Chrání elektroniku před vniknutím prachu, nečistot a vody při použití ve vnitřních prostorách. Kryt se snadno čistí vlhkým hadříkem.
Neregulovaný výstup pro ovládání externích zařízení
Pokud je napájecí napětí připojeno ke svorkám L a N, je neregulovaný výstup aktivní, když je motor aktivován. Protože je tento výstup buď zapnutý (230 V), nebo vypnutý (0 V), nazývá se "neregulovaný výstup". Maximální proud tohoto výstupu je 2 A. Obvykle se používá k ovládání externího indikátoru chodu, klapky, externího relé atd. Např. když se ventilátor zastaví, klapka se zavře. Když je ventilátor aktivní, klapka je otevřená.
