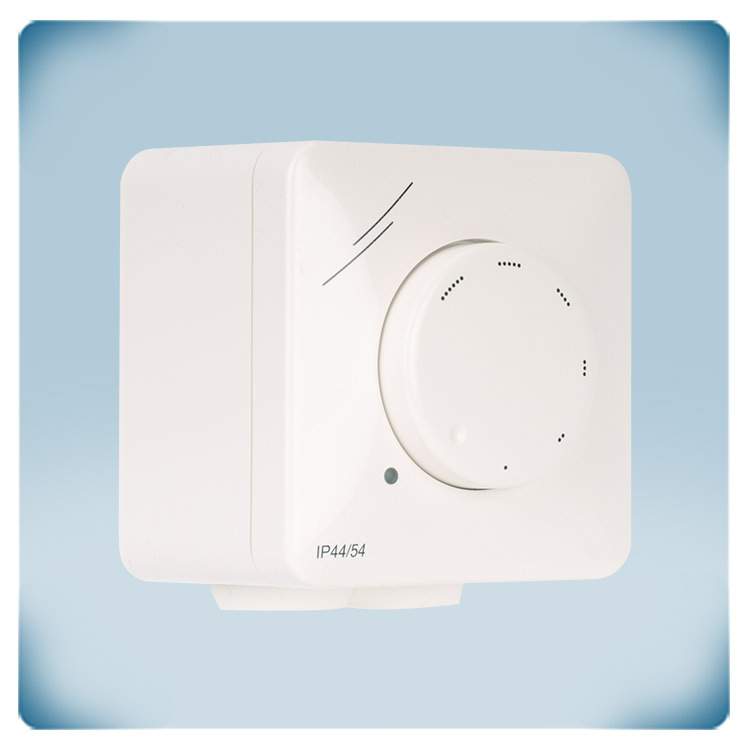

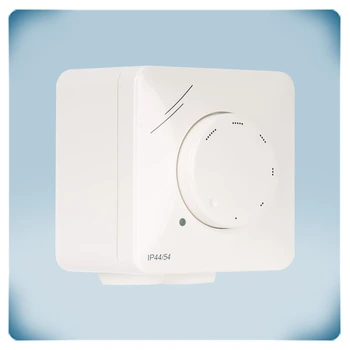

.webp "Regulátor otáček AC motoru")

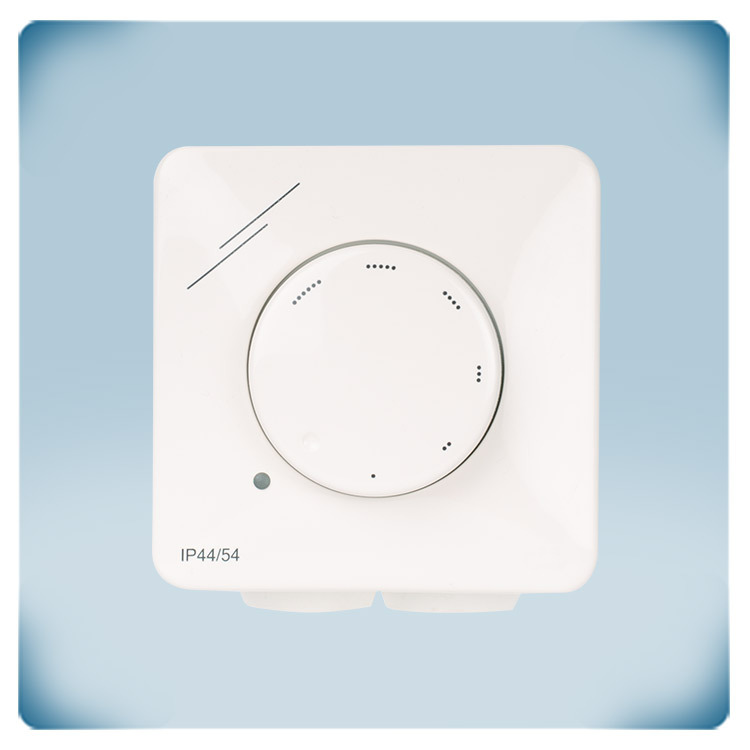

.webp "Regulátor otáček ventilátoru")

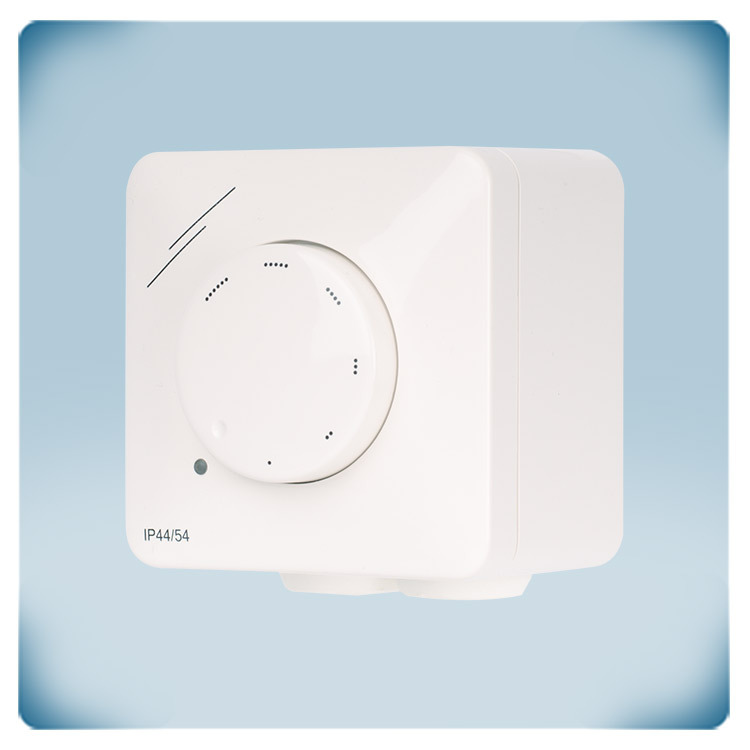

.webp "Regulátor otáček AC ventilátoru")

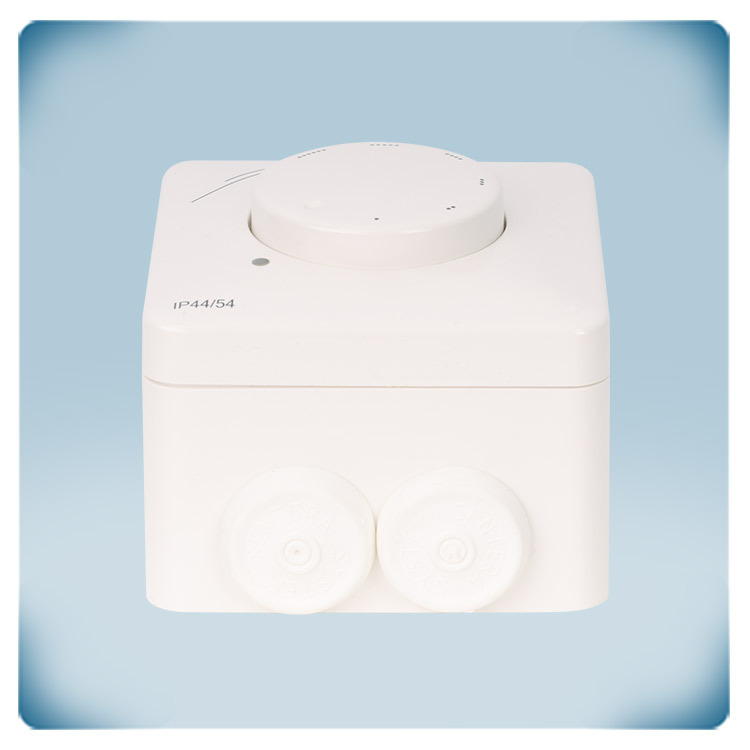

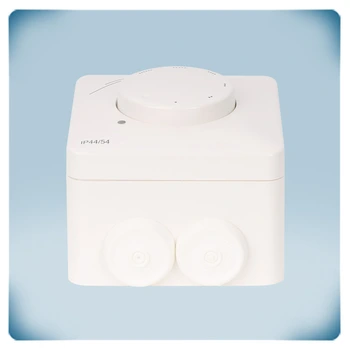

.webp "Regulátor otáček ventilátoru s vestavěným potenciometrem")

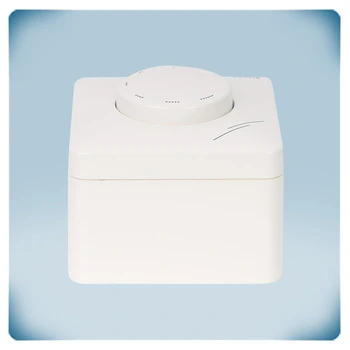

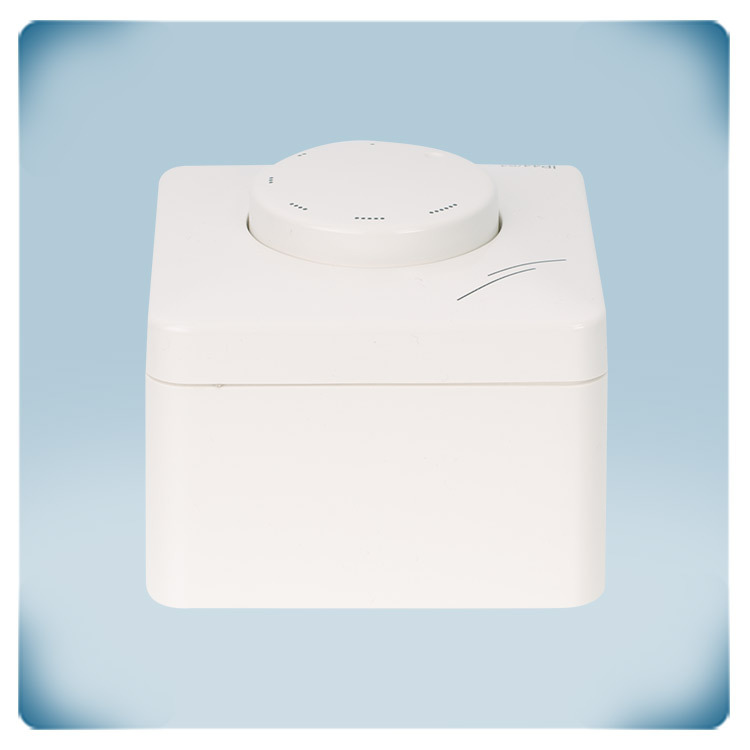

.webp "Regulátor otáček ventilátoru VZT")
Návod k montáži
Regulátor otáček ventilátoru | indikátor chodu | 2,5 A
Popis výrobku
Plynulá regulace otáček s indikátorem chodu pro jednofázové motory. Maximální proud motoru je 2,5 A. Reguluje otáčky AC ventilátoru od vysokých po nízké. Otáčky ventilátoru lze nastavit pomocí potenciometru. Tento potenciometr má polohu OFF (proti směru hodinových ručiček). Minimální otáčky lze nastavit pomocí interního trimru. Kryt umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54). Oranžový LED indikátor chodu je integrován v krytu. Napájecí napětí je 230 V AC. Otáčky ventilátoru se regulují snížením napětí motoru pomocí regulace fázového úhlu - technologie TRIAC.
Doplňující specifikace a popis
Proč je LTX vaším ovladačem
Obytné prostředí zpravidla vyžaduje jednoduché řešení ovládání, které je zároveň cenově výhodné. Navíc v domácnosti vždy záleží na vzhledu! Design řady LTX je jednoduchý a hodí se do každého stylu interiéru. Je nenápadný a lze jej zabudovat do zdi, pokud chcete, aby plynule splynul s pozadím, připevněte jej na zeď v případě, že to vyžaduje stavební konstrukce.
Ovládání rychlosti ventilátoru pomocí tohoto regulátoru je stejně snadné jako zapínání a vypínání světel v domácnosti. Prostřednictvím jeho jediného tlačítka - otočného knoflíku - se otáčky ventilátoru nastavují od vysokých po nízké pouhým otáčením ve směru hodinových ručiček. Zařízení je solidním a spolehlivým řešením regulace, které díky použité technice TRIAC snižuje úroveň hluku vydávaného ventilátorem a zvyšuje životnost připojeného motoru.
Snížené otáčky ventilátoru spotřebovávají podstatně méně energie než maximální provoz a lze je často využít, typicky v době, kdy není obsazeno nebo je obsazeno málo lidí. Získáte tak zjednodušené manuální ovládání, spolehlivost a účinnost.
O technice TRIAC
TRIAC je zkratka z anglického triode pro střídavý proud. Jedná se o třípólovou elektronickou součástku, která po spuštění vede proud v obou směrech. Obecně je TRIAC polovodič, který lze použít pro systémy střídavého proudu jako spínač. Použitá technika se nazývá řízení fázového úhlu a využívá schopnost výkonového polovodiče zapnout proud, když je jeho hradlo pod napětím, a automaticky se opět vypnout, když proud, který jím protéká, klesne na nulu.
Vypnutá poloha
LTX je vybaven polohou OFF - otočením knoflíku proti směru hodinových ručiček se motor zastaví. V případě potřeby lze polohu OFF deaktivovat. V takovém případě může motor pokračovat v práci, když je k dispozici napájení, tj. když je zařízení připojeno k elektrické síti, i když nebylo ručně aktivováno otočením knoflíku. Standardně je napájecí napětí k LTX připojeno přes svorky ↑ a N. Pokud chcete vypnutou polohu deaktivovat, je třeba připojit napájecí napětí přes svorky určené pro neregulovaný výstup, tedy ↓ a N.
Neregulovaný výstup
LTX je vybaven neregulovaným výstupem, který je aktivní, když je motor zapnutý. Pokud je napájecí napětí připojeno k ↑ a N, je neregulovaný výstup aktivní, když je motor v provozu. Neregulovaný výstup se používá k ovládání externích zařízení, jako jsou klapky, relé, indikátory chodu atd. které mohou pracovat bez nutnosti regulace vstupního napětí. Regulátor tedy reguluje ventilátor prostřednictvím tzv. regulovaného výstupu prostřednictvím řízení napětí s možností regulace ještě jednoho zařízení. Tentokrát je však napětí "neregulované", tj. buď 0 V, nebo 230 V.
Pokud připojíte napájecí napětí k LTX standardně a podle doporučení příslušné dokumentace, bude neregulovaný výstup vašeho regulátoru aktivní, když je motor aktivován. To znamená, že když se ventilátor zastaví, připojené externí zařízení bude deaktivováno - klapka bude zavřená nebo se vypne indikátor chodu. Dokud ventilátor pracuje, zůstane klapka otevřená a indikace chodu se rozsvítí. Maximální proud je 2 A.
Minimální otáčky regulátoru otáček
Ventilátor LTX je vybaven vnitřním trimrem pro nastavení minimálních otáček ventilátoru. Při nižších otáčkách může motor vydávat o něco větší hluk. Minimální napětí motoru lze nastavit tak, aby nedocházelo k zadrhávání motoru při nízkých otáčkách pomocí trimru minimálních otáček. Lze jej nastavit v rozmezí 20 - 70 % napájecího napětí, což odpovídá přibližně 80 - 180 V AC.
Náhradní pojistka
Model LTX je vybaven dvěma pojistkami - pracovní a náhradní. Obě jsou umístěny v držáku samotného zařízení. Není třeba hledat pojistku pro případ, že by se ta pracovní vyhodila v důsledku přetížení její kapacity nebo zkratu! Správnou velikost a typ pojistky najdete v samotném zařízení.
Používání
Tato řada je vyvinuta k ovládání ventilátorů na střídavý proud prostřednictvím snížení napětí motoru. Střídavé motory pracují na střídavý proud a přeměňují střídavý proud na mechanickou sílu. To znamená, že řada je vhodná pouze pro motory s regulací napětí. Můžete připojit několik motorů, pokud není překročen limit proudu. Všechny budou pracovat se stejnými otáčkami.
Upozornění: V případě, že se jedná o motor, který je v provozu, je nutné, abyste se s ním mohli setkat: Pokud si nejste jisti typem motoru, důrazně doporučujeme pečlivě si přečíst jeho průvodní dokumentaci nebo kontaktovat výrobce motoru!
Skříň dva v jednom
Kryt LTX je vyroben z pevného plastu ASA v krémové barvě (RAL9010). Jedná se o materiál odolný proti UV záření a chrání elektroniku před prachem, vodou a nárazy. Jeho nejdůležitější vlastností je však vybavení jak pro zapuštěnou, tak pro nástěnnou montáž. V podstatě můžete zařízení LTX instalovat do jakéhokoli typu stěny. Pokud zvolíte možnost zapuštěné montáže, dokonale zapadne do standardní evropské krabice a splyne s pozadím. Třída krytí je IP44 pro zapuštěnou a IP54 pro povrchovou montáž. Navíc vypadá opravdu pěkně a hodí se do jakéhokoli stylu interiéru. Jeho čištění je velmi snadné pouze pomocí vlhkého hadříku.
