Návod k montáži
Regulátor otáček ventilátoru | Funkce Kalendář | 2,5 A

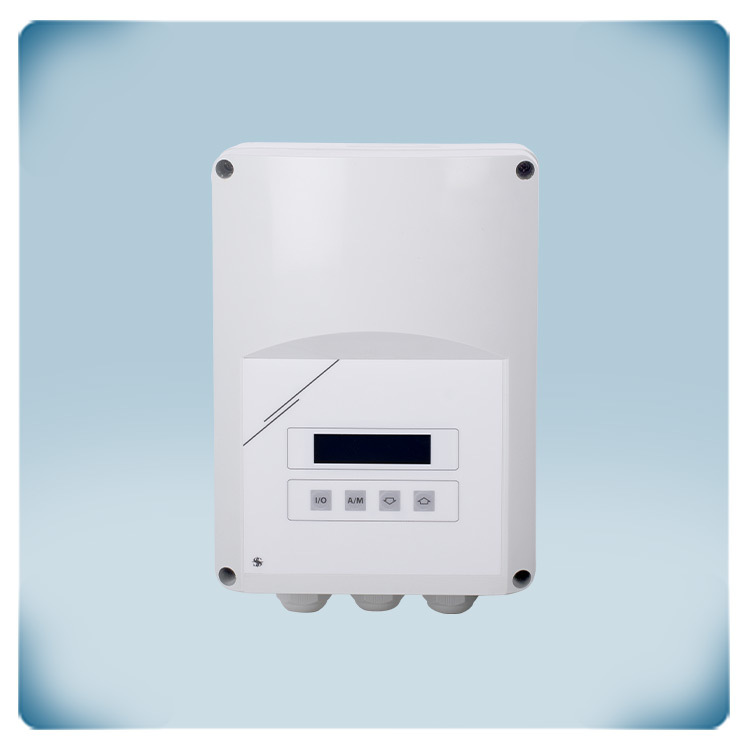

Popis výrobku
Tento 5-stupňový regulátor rychlosti ventilátoru obsahuje funkci kalendáře. Řídí jednofázové motory. Maximální (kombinovaný) proud je 2,5 A.
Rychlost AC ventilátoru je řízena snižováním napětí motoru pomocí technologie autotransformátoru. Tato metoda vytváří napětí motoru s dokonalým sinusovým tvarem, který zajišťuje tichý chod motoru.
Na výběr jsou dvě optimální rychlosti motoru. Časovač s programem den-týden má možnost mezi nimi přepínat.
V případě přehřátí deaktivuje funkce monitorování TK motor. Po výpadku napájení se motor automaticky znovu spustí.
Povrchová montáž je možná ve vnitřním prostředí (IP54).
Doplňující specifikace a popis
Co je transformátorový regulátor?
Transformátorový regulátor řídí rychlost jednofázových AC motorů změnou výstupního napětí. Jsou vybaveny autotransformátory a regulují otáčky v předem definovaných krocích odpovídajících továrně nastaveným výstupním napětím. Tato technologie je velmi spolehlivá a robustní. Vytváří regulované výstupní napětí s dokonalým sinusovým průběhem. To má za následek výjimečně tichý chod motoru a prodlužuje životnost motoru. Speciální nátěr snižuje elektrický šum autotransformátorů.
Funkce kalendáře ST2R1 má vestavěný časovač. Ze 7 možností je možné vybrat dvě optimální rychlosti – 80, 100, 120, 150, 170, 190 a 230 V AC. Nízká rychlost, vysoká rychlost nebo pohotovostní režim lze snadno nastavit pomocí rozhraní klávesnice a LCD displeje.
Díky vestavěným hodinám mohou regulátory ST2R1 pracovat autonomně. Dvě optimální rychlosti lze vybrat a přepnout jak ručně pomocí vestavěné klávesnice, tak automaticky prostřednictvím programovatelné funkce časovače.
Tepelná ochrana motoru
Tento regulátor otáček ventilátoru může monitorovat tepelné kontakty motoru (TK nebo tepelné kontakty měří teplotu ve vinutí motoru). V případě přehřátí motoru funkce monitorování TK motor deaktivuje, aby se zabránilo jeho poškození. Pokud motor není vybaven kontakty TK, musí být obě svorky TK regulátoru přemostěny, aby se simulovala normální teplota motoru.
Neregulovaný výstup
Neregulovaný výstup (230 V AC, 2 A) je aktivní, když je motor aktivován. Lze jej použít k ovládání externího indikátoru chodu, klapky apod.
Např. když je ventilátor vypnutý, klapka je zavřená. Když je ventilátor spuštěný, klapka je otevřená.
Co se stane v případě výpadku proudu?
Po obnovení napájení se tento regulátor automaticky restartuje a znovu spustí.
Jaká je funkce výstupu alarmu?
Výstup alarmu (230 V AC, 1 A) se aktivuje, když nastanou problémy s motorem. Lze jej použít ke generování výstrah, např. pokud se motor přehřeje, aktivuje se výstup alarmu. Funkce sledování TK vypíná motor, aby nedošlo k dalšímu poškození. Výstup alarmu může ovládat výstražné světlo.
Jaké další funkce má tento transformátorový regulátor?
ST2R1 má on/off kontakt. To umožňuje dálkově aktivovat nebo deaktivovat motor. Motor lze například uvolnit nebo zablokovat pomocí dálkového spínače - připojeného ke spínacímu kontaktu. K normálně uzavřenému kontaktu je připojen alarm kouře. Když dojde k aktivaci alarmu kouře, motor se deaktivuje - bez ohledu na stav druhého vstupu.
Ovládání přes PC
Kromě toho, že je tento transformátorový regulátor samostatným zařízením, má také USB port pro připojení k počítači. Co získáte, je snadné čtení, změna a zapisování všech parametrů zařízení prostřednictvím softwaru 3SMUsb, který si lze zdarma stáhnout (součást 3SM Center).
Pevný kryt
Ujistěte se, že regulátor otáček může dostatečně vychladnout. Kryt je navržen a vyroben v naší továrně. Používáme vysoce kvalitní plast r-ABS VO (UL94). Tento materiál je výjimečně odolný vůči teplu, velmi pevný a nabízí dobrou ochranu proti nárazům. Dále nabízí krytí IP54 proti vniknutí nečistot, prachu a vlhkosti. Tento regulátor rychlosti lze nainstalovat na stěnu nebo panel v interiéru.
Pro zajištění maximální spolehlivosti a bezpečného provozu, jakož i vyloučení možnosti přehřátí, musí být regulátor instalován na chladném místě mimo přímé sluneční světlo. Okolní provozní teplota musí být v rozsahu od -20 do +35 °С a relativní vlhkost od 5 do 95 %.
