Katalogový list
Regulátor konstantního tlaku | displej | 0 - 4000 Pa | 24 VDC
Popis výrobku

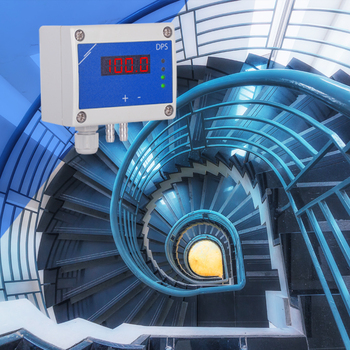

Regulátor diferenčního tlaku s displejem pro ventilátory. Typickou aplikací je regulace objemového průtoku vzduchu nebo VAV (Variable Air Volume). Napájecí napětí je 24 V DC. Provozní rozsah je 0 až 4 000 Pa.
Regulátor řídí rychlost ventilátoru tak, aby udržoval konstantní diferenční tlak nebo objemový průtok vzduchu na požadované nastavené hodnotě. Regulace rychlosti proudění vzduchu je možná také v kombinaci se sadou pro připojení Pitotovy trubice: PSET-PTX.
Požadovanou hodnotu lze nastavit prostřednictvím komunikace Modbus RTU. Výstup čidla řídí EC ventilátory, frekvenční měniče nebo regulátory rychlosti AC ventilátorů pomocí signálu 0–10 V. V případě potřeby lze zvolit jiný typ výstupu.
Sedmisegmentový LED displej a čtyři LED indikátory poskytují jasnou vizuální indikaci stavu zařízení a řízených hodnot. Nastavení požadované hodnoty diferenčního tlaku a všech ostatních parametrů lze upravit přes registry Modbus RTU.
Doplňující specifikace a popis
Diferenční tlak ve vzduchotechnice
Diferenční tlak se vztahuje k měření rozdílu mezi dvěma procesními tlaky. Přístroje určené k měření diferenčního tlaku mají dvě procesní připojení. Provoz vytápění a chlazení se podílí na spotřebě energie v komerčních budovách asi ze 40 %. To vede majitele a správce objektů k hledání způsobů, jak optimalizovat provoz vzduchotechniky, s cílem snížit provozní náklady a zároveň udržet kvalitu ovzduší vnitřních prostor. Klíčovou součástí zvyšování efektivity vzduchotechnických systémů je použití čidel nízkého diferenčního tlaku.
Regulátory nízkého diferenčního tlaku od společnosti Sentera se používají k řízení proudění vzduchu a tlakových rozdílů mezi dvěma určenými body v rámci vzduchotechnického systému. Tato data umožňují zařízení monitorovat výkon systému v reálném čase prostřednictvím Systému řízení budov (BMS), což usnadňuje úpravy a optimalizaci provozu vytápění, chlazení nebo proudění vzduchu dle potřeby. Nepřetržité sledování těchto měření pomocí BMS umožňuje dynamické úpravy proudění vzduchu, což zajišťuje, že vnitřní podmínky zůstanou optimální a zároveň se minimalizuje spotřeba energie.
Naše regulátory nízkého diferenčního tlaku jsou navrženy pro trvalou integraci do systémů řízení HVAC. Umožňují monitorování nízkých tlaků mezi místnostmi, statických tlaků v potrubí a diferenčního tlaku mezi filtry, přičemž poskytují analogový výstup pro ventilátor s EC motorem nebo regulátor rychlosti ventilátoru s AC motorem. Rychlost ventilátoru se pak upravuje jejím zvýšením nebo snížením, aby se podle potřeby optimalizovaly úrovně tlaku v systému.
Konstantní tlak, objemový průtok vzduchu nebo rychlost proudění vzduchu?
Tento regulátor diferenčního tlaku řídí EC ventilátory nebo regulátory otáček AC ventilátorů. Udržuje konstantní diferenční tlak [Pa] na nastavené hodnotě. Pracovní rozsah je 0 až 4 000 Pa. Otáčky ventilátoru je možné řídit také na základě objemového průtoku vzduchu [m³/hod] nebo rychlosti proudění vzduchu [m/s]. Pro řízení objemového průtoku vzduchu na základě K-faktoru ventilátoru použijte volitelnou připojovací sadu typu PSET-PVC-200 nebo PSET-QF-200. Tuto připojovací sadu lze použít také k regulaci diferenčního tlaku. K řízení objemového průtoku vzduchu na základě průřezu potrubí [cm²] nebo rychlosti proudění vzduchu [m/s] použijte volitelnou připojovací sadu typu PSET-PTS-200 nebo PSET-PTL-200. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU.
Zobrazení měřených parametrů
Sedmisegmentový LED displej zobrazuje naměřený tlak, objemový průtok nebo rychlost proudění vzduchu. Kromě toho zelená, žlutá a červená LED dioda poskytují vizuální indikaci aktuální hodnoty. Zelená LED dioda indikuje, že úroveň tlaku je v rozmezí. Když se úroveň tlaku dostane do výstražného rozsahu, rozsvítí se žlutá LED dioda. Červená dioda znamená: diferenční tlak je mimo rozsah. LED diody mohou také vizualizovat stav objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Druhá zelená LED dioda indikuje stav čidla. Aktivuje se, když je povoleno napájení a komunikace Modbus RTU.
Jak to funguje?
Tento regulátor tlaku má jeden analogový výstup. Tento výstup ovládá EC ventilátory nebo regulátory otáček AC ventilátorů na základě naměřeného diferenčního tlaku, objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Otáčky ventilátoru jsou řízeny tak, aby udržovaly naměřenou hodnotu konstantní na nastavené požadované hodnotě. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU. Aby byl tento regulátor kompatibilní s většinou EC ventilátorů a regulátorů otáček AC ventilátorů, lze prostřednictvím Modbus RTU nastavit typ výstupu: 0-10 V DC / 0-20 mA / 0-100 % PWM. Pro přizpůsobení reakční doby ventilátoru dané aplikaci lze přes Modbus RTU nastavit faktory P a I.
Čtyřvodičové připojení
Napájecí napětí, analogový výstup a komunikaci Modbus RTU lze připojit prostřednictvím svorkovnice s pružinovými svorkami. Ty eliminují potřebu běžné údržby a zaručují spolehlivý kontakt pro plné i lanované vodiče. Napájecí napětí je 24 V DC. Zemnicí svorky napájení (V-) a výstupu (GND) jsou galvanicky odděleny. To znamená, že k připojení tohoto čidla je zapotřebí čtyřvodičový kabel. Většina napájecích zdrojů 24 V DC nabízí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.
Vysoká kvalita
Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je tepelně odolný, velmi pevný a nabízí dobrou ochranu proti nárazům. Trysky pro připojení tlaku jsou vyrobeny z hliníku. Kryt čidla nabízí krytí IP65 proti vniknutí nečistot a vody. Tento regulátor tlaku lze namontovat na stěnu.
Udržování přetlaku na schodištích
Typickým použitím regulátorů diferenčního tlaku této řady je udržování podtlaku nebo přetlaku na schodištích nebo v čistých prostorách.
Např. vytvořením stálého přetlaku na schodišti zůstane schodiště v případě požáru bez kouře.
Tento regulátor diferenčního tlaku řídí EC ventilátory nebo regulátory otáček AC ventilátorů. Udržuje konstantní diferenční tlak [Pa] na nastavené hodnotě. Pracovní rozsah je 0 až 4 000 Pa. Otáčky ventilátoru je možné řídit také na základě objemového průtoku vzduchu [m³/hod] nebo rychlosti proudění vzduchu [m/s]. Pro řízení objemového průtoku vzduchu na základě K-faktoru ventilátoru použijte volitelnou připojovací sadu typu PSET-PVC-200 nebo PSET-QF-200. Tuto připojovací sadu lze použít také k regulaci diferenčního tlaku. K řízení objemového průtoku vzduchu na základě průřezu potrubí [cm²] nebo rychlosti proudění vzduchu [m/s] použijte volitelnou připojovací sadu typu PSET-PTS-200 nebo PSET-PTL-200. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU.
Zobrazení měřených parametrů
Sedmisegmentový LED displej zobrazuje naměřený tlak, objemový průtok nebo rychlost proudění vzduchu. Kromě toho zelená, žlutá a červená LED dioda poskytují vizuální indikaci aktuální hodnoty. Zelená LED dioda indikuje, že úroveň tlaku je v rozmezí. Když se úroveň tlaku dostane do výstražného rozsahu, rozsvítí se žlutá LED dioda. Červená dioda znamená: diferenční tlak je mimo rozsah. LED diody mohou také vizualizovat stav objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Druhá zelená LED dioda indikuje stav čidla. Aktivuje se, když je povoleno napájení a komunikace Modbus RTU.
Jak to funguje?
Tento regulátor tlaku má jeden analogový výstup. Tento výstup ovládá EC ventilátory nebo regulátory otáček AC ventilátorů na základě naměřeného diferenčního tlaku, objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Otáčky ventilátoru jsou řízeny tak, aby udržovaly naměřenou hodnotu konstantní na nastavené požadované hodnotě. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU. Aby byl tento regulátor kompatibilní s většinou EC ventilátorů a regulátorů otáček AC ventilátorů, lze prostřednictvím Modbus RTU nastavit typ výstupu: 0-10 V DC / 0-20 mA / 0-100 % PWM. Pro přizpůsobení reakční doby ventilátoru dané aplikaci lze přes Modbus RTU nastavit faktory P a I.
Čtyřvodičové připojení
Napájecí napětí, analogový výstup a komunikaci Modbus RTU lze připojit prostřednictvím svorkovnice s pružinovými svorkami. Ty eliminují potřebu běžné údržby a zaručují spolehlivý kontakt pro plné i lanované vodiče. Napájecí napětí je 24 V DC. Zemnicí svorky napájení (V-) a výstupu (GND) jsou galvanicky odděleny. To znamená, že k připojení tohoto čidla je zapotřebí čtyřvodičový kabel. Většina napájecích zdrojů 24 V DC nabízí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.
Vysoká kvalita
Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je tepelně odolný, velmi pevný a nabízí dobrou ochranu proti nárazům. Trysky pro připojení tlaku jsou vyrobeny z hliníku. Kryt čidla nabízí krytí IP65 proti vniknutí nečistot a vody. Tento regulátor tlaku lze namontovat na stěnu.
Udržování přetlaku na schodištích
Typickým použitím regulátorů diferenčního tlaku této řady je udržování podtlaku nebo přetlaku na schodištích nebo v čistých prostorách.
Např. vytvořením stálého přetlaku na schodišti zůstane schodiště v případě požáru bez kouře.
