Regulátor CO2 | montáž na stěnu | vizuální signalizace | 24 V DC - PoM
Popis výrobku
Jednovýstupový regulátor teploty, vlhkosti a CO2. Napájecí napětí je 24 V DC. Regulátor měří teplotu, relativní vlhkost, CO2 (oxid uhličitý) a okolní světlo. Řídí ventilační systémy a reguluje rychlost ventilátoru v komerčních a rezidenčních prostředích. Algoritmus čidla na základě naměřených hodnot řídí jeden analogový výstup. Tento jediný výstup může přímo ovládat EC ventilátor, AC regulátor otáček ventilátoru nebo pohon klapky.
K dispozici jsou následující typy výstupů: 0-10 V DC / 0-20 mA / 0-100 % PWM. Modbus RTU poskytuje přístup ke všem měřením a výstupní hodnotě. Napájení lze připojit buď přes svorkovnice nebo přes konektor RJ45.
Snímací prvek CO2 lze v případě potřeby vyměnit. Čidlo okolního světla lze použít v mnoha aplikacích k ovládání ventilačního systému na základě obsazenosti místnosti. Modbus RTU je možné použít ke změně všech nastavení. Intenzitu světla LED diod používaných pro indikaci stavu lze také nastavit.
Doplňující specifikace a popis
Technologie fotoakustického snímání
Lidé při dýchání produkují CO2 neboli oxid uhličitý. Díky tomu je koncentrace CO2 dobrým ukazatelem obsazenosti a úrovně aktivity v prostoru. V mnoha aplikacích se čidla CO2 používají jako indikátory požadavků na ventilaci. Toto vzduchotechnické čidlo nabízí jasnou vizuální indikaci hladiny CO2 pomocí zelené, žluté a červené LED diody. Zelená LED diode indikuje, že hladina CO2 je v dosahu - je dostatečný přívod čerstvého vzduchu. Když hladina CO2 vstoupí do varovného rozsahu, rozsvítí se žlutá LED dioda. Červená znamená, že je CO2 mimo dosah nebo je nedostatečný přívod čerstvého vzduchu. Naměřená teplota, relativní vlhkost, CO2 a úroveň okolního osvětlení jsou dostupné přes Modbus RTU. K měření úrovně CO2 se používá technologie fotoakustického snímání. Díky tomu je čidlo velmi citlivé a specifické, takže je užitečné pro detekci různých plynů. Použití specifických infračervených vlnových délek, které odpovídají čarám absorpce CO2, zajišťuje, že interference od jiných plynů je minimalizována.
Jak ovládat přívod čerstvého vzduchu?Výstup tohoto čidla může ovládat EC ventilátor, AC regulátor otáček ventilátoru nebo pohon klapky. Výstupní hodnota se mění úměrně s teplotou, vlhkostí a koncentrací CO2. Čidlo zvýší otáčky ventilátoru nebo otevře klapku, pokud je potřeba více čerstvého vzduchu.
Zásuvka RJ45 nebo svorkovnice?

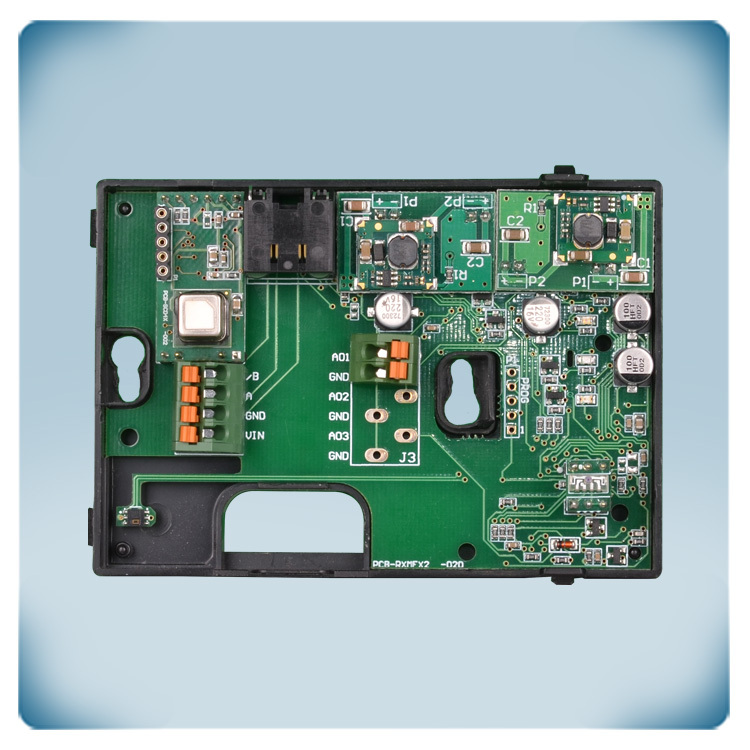

Tento regulátor vám nabízí možnost připojení přes svorkovnice s pružinovými svorkami nebo přes konektor RJ45. Napájecí napětí a komunikaci Modbus RTU lze připojit přes konektor RJ45. Přes svorkovnice je možné připojit výstupy, komunikaci Modbus RTU a napájecí napětí. Nikdy nepřipojujte napájecí napětí přes konektor RJ45 a svorkovnice současně. Napájecí napětí je 24 V DC. Zemnicí svorky napájecího zdroje (V-) a výstupu (GND) nejsou vnitřně propojeny. To znamená, že pro připojení tohoto regulátoru je nutný 4-vodičový kabel. Většina napájecích zdrojů 24 V DC nabízí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.
Snadné použití
Toto čidlo vyžaduje velmi malou konfiguraci. Po instalaci je téměř přímo použitelný. Teplota a relativní vlhkost jsou často specifické pro region a roční období. Tyto parametry se při instalaci stále upravují na správné hodnoty. Ostatní výchozí nastavení budou vhodná pro většinu aplikací. V případě potřeby je však lze také upravit prostřednictvím příslušných registrů Modbus. Například lze zvolit jiný typ výstupu, aby byl kompatibilní s jinými zařízeními: 0-10 V DC; 0-20 mA; 0-100 % PWM; Modbus RTU. Úrovně světla LED diod používaných pro indikaci stavu jsou nastavitelné a můžete si vybrat, zda chcete deaktivovat jednu nebo více naměřených hodnot. Mapa registrů Modbus poskytuje kompletní seznam všech programovatelných nastavení.
Automatická kalibrace pro kompenzaci driftu čidla
Algoritmus automatické kalibrace ABC logiky je ve výchozím nastavení povolen. Tento algoritmus je navržen pro použití v aplikacích, kde koncentrace CO2 klesnou na vnější okolní podmínky (400 ppm) alespoň jednou (15 minut) za 7 dní, což je obvykle pozorováno během období neobsazenosti. Čidlo dosáhne provozní přesnosti po 25 hodinách nepřetržitého provozu za podmínky, že bylo vystaveno okolní referenční hladině vzduchu 400 ppm ± 10 ppm CO2.
Montáž na stěnu
Kryt nabízí ochranu IP30 proti vniknutí prachu a vlhkosti. Lze jej namontovat na stěnu v interiéru. Pro zajištění optimálního výkonu by měl být chráněn před přímým slunečním zářením.
