Katalogový list

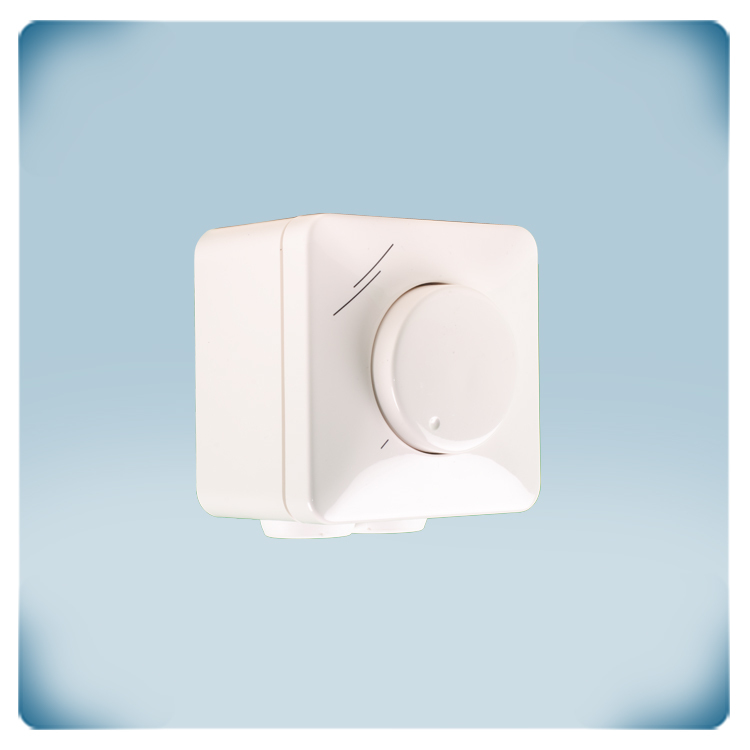

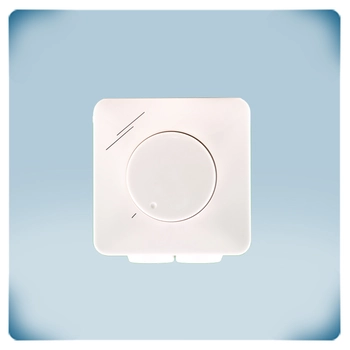

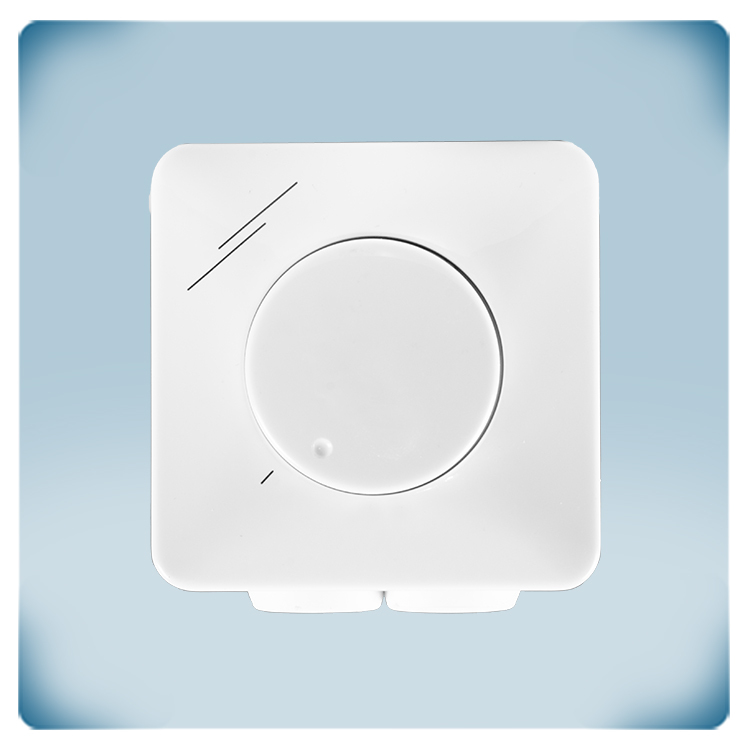

Potenciometr pro EC ventilátor
Popis výrobku
Potenciometr s polohou OFF pro ruční ovládání EC ventilátorů, AC regulátorů otáček ventilátorů nebo klapek se servopohony. Vyžaduje napájecí napětí 230 V AC a poskytuje plynulý proměnný výstupní signál, který lze nastavit otočným knoflíkem. Pomocí přepínače lze zvolit následující typy výstupů: 1-10 VDC / 2-20 mA / 10-100 % PWM. V poloze OFF je výstup 0 VDC / 0 mA / 0 % PWM. Výstupní rozsah je nastavitelný pomocí dvou interních trimrů v rozsahu Vmin (10-70 %) a Vmax (30-100 %). Kryt odolný proti stříkající vodě je vhodný pro vestavnou (IP44) i povrchovou (IP54) montáž.
Doplňující specifikace a popis
Potenciometr 0-10 V
MTV potenciometry generují plynulý proměnný výstupní signál (např. 0-10 V). Tento analogový výstupní signál lze použít k dálkovému ovládání EC ventilátorů, regulátorů otáček AC ventilátorů (řada EVS nebo MVS) nebo frekvenčních měničů (řada FI-E).
Nastavitelná minimální a maximální úroveň

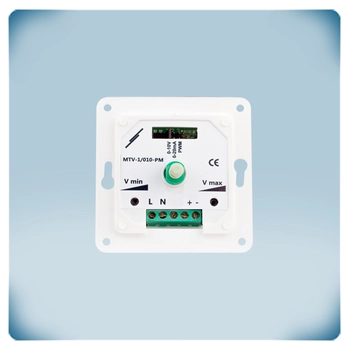

Některé EC motory nezvládají příliš malé řídicí signály. Někdy je ventilátor předimenzovaný nebo příliš výkonný. Žádné obavy, horní a dolní mez výstupu tohoto potenciometru lze nastavit pomocí trimrů. Minimální výstupní hodnotu lze nastavit pomocí trimru (1). Maximální výstupní hodnotu lze nastavit pomocí trimru (2).
Napájení 230 V AC
Tento potenciometr je napájen přímo ze sítě 230 VAC. Není zapotřebí žádný samostatný napájecí zdroj!
Různé typy výstupů
Typ výstupu tohoto potenciometru lze zvolit pomocí dip přepínače (3): 0-10 V, 0-20 mA nebo 0-100 % PWM.
