Katalogový list
Potenciometr pro EC ventilátor
Popis výrobku
Potenciometr pro ruční ovládání EC ventilátorů, AC regulátorů otáček ventilátorů nebo pohonů klapek. Vyžaduje napájecí napětí 230 V AC a poskytuje plynulý výstupní signál, který lze nastavit otočným knoflíkem bez polohy OFF. Prostřednictvím vstupu s beznapěťovým kontaktem lze výstupní signál zapnout nebo vypnout - tato funkce je určena pro dálkové zapínání a vypínání. Prostřednictvím přepínače lze zvolit následující typy výstupů: 1-10 VDC / 2-20 mA / 10-100 % PWM. Výstupní rozsah je nastavitelný pomocí dvou interních trimrů v rozsahu Vmin (10-70 %) a Vmax (30-100 %). Kryt odolný proti stříkající vodě je vhodný pro vestavnou (IP44) i povrchovou (IP54) montáž.
Doplňující specifikace a popis
Potenciometr 0-10 V
MTV potenciometry vytvářejí plynulý proměnný výstupní signál (např. 0-10 V). Tento analogový výstupní signál lze použít k dálkovému ovládání EC ventilátorů, regulátorů otáček AC ventilátorů (řada EVS nebo MVS) nebo frekvenčních měničů (řada FI-E).
Nastavitelná minimální a maximální úroveň

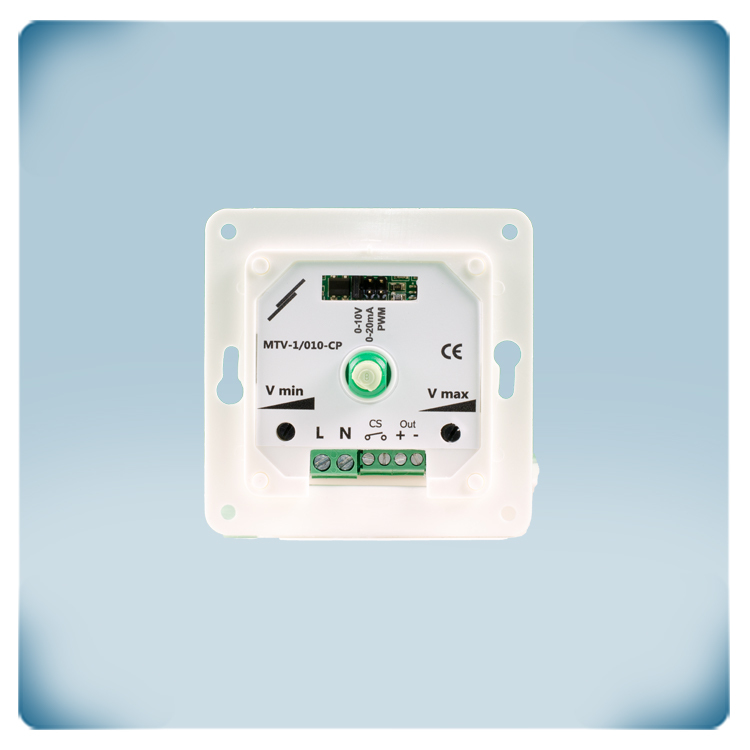

Některé EC motory nezvládají příliš malé řídicí signály. Někdy je ventilátor předimenzovaný nebo příliš výkonný. Žádné obavy, horní a dolní mez výstupu tohoto potenciometru lze nastavit pomocí trimrů. Minimální výstupní hodnotu lze nastavit pomocí trimru (1). Maximální výstupní hodnotu lze nastavit pomocí trimru (2).
Napájení 230 V AC
Tento potenciometr je napájen přímo ze sítě 230 VAC. Není zapotřebí žádný samostatný napájecí zdroj!
Různé typy výstupů
Typ výstupu tohoto potenciometru lze zvolit pomocí dip přepínače (3): 0-10 V, 0-20 mA nebo 0-100 % PWM.
