Katalogový list
Potenciometr pro EC ventilátor | poloha OFF | 5-24 VDC

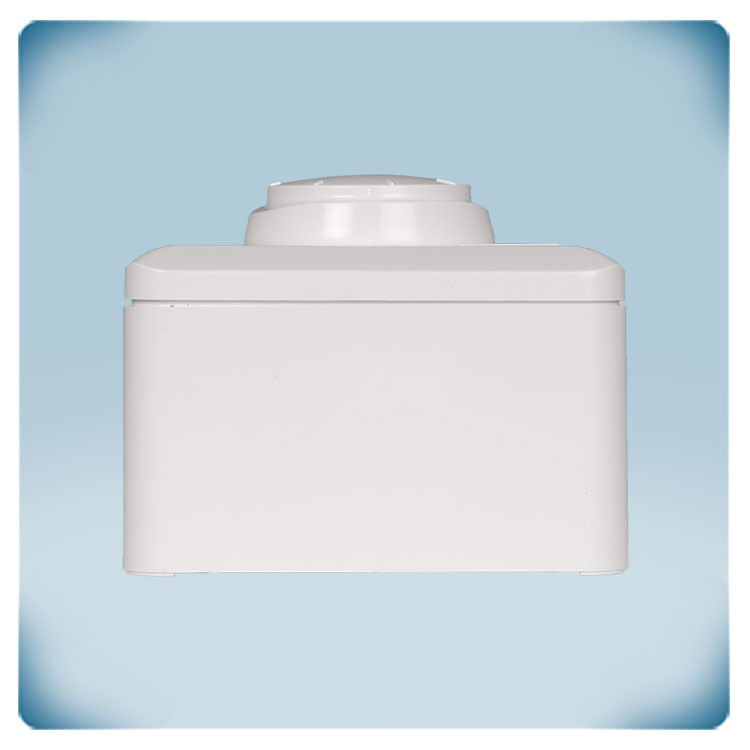

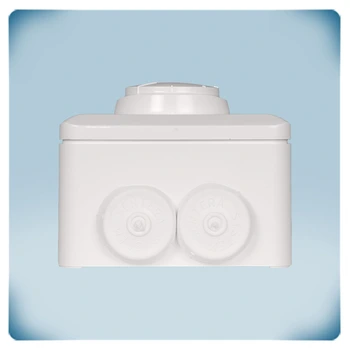

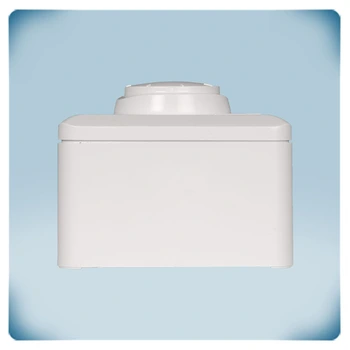

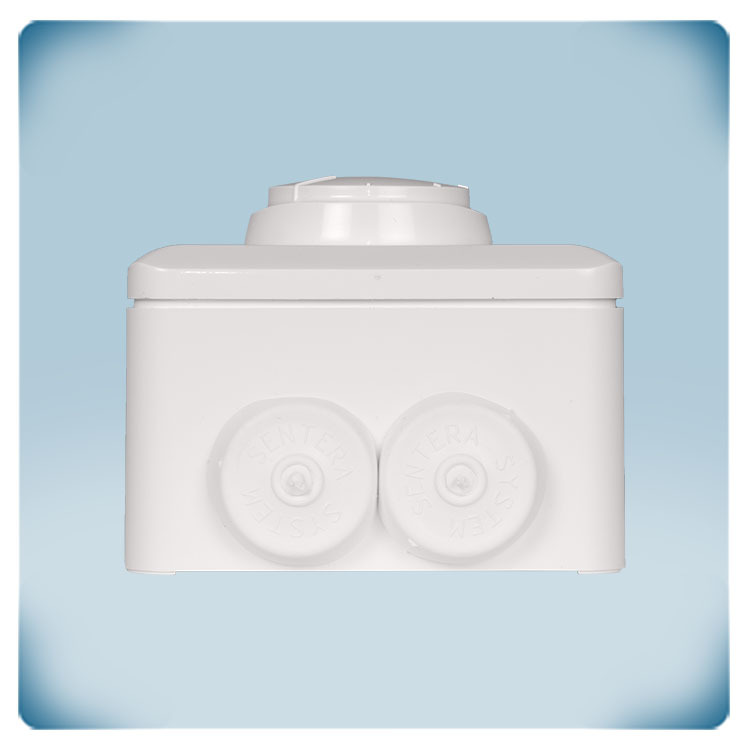

Popis výrobku

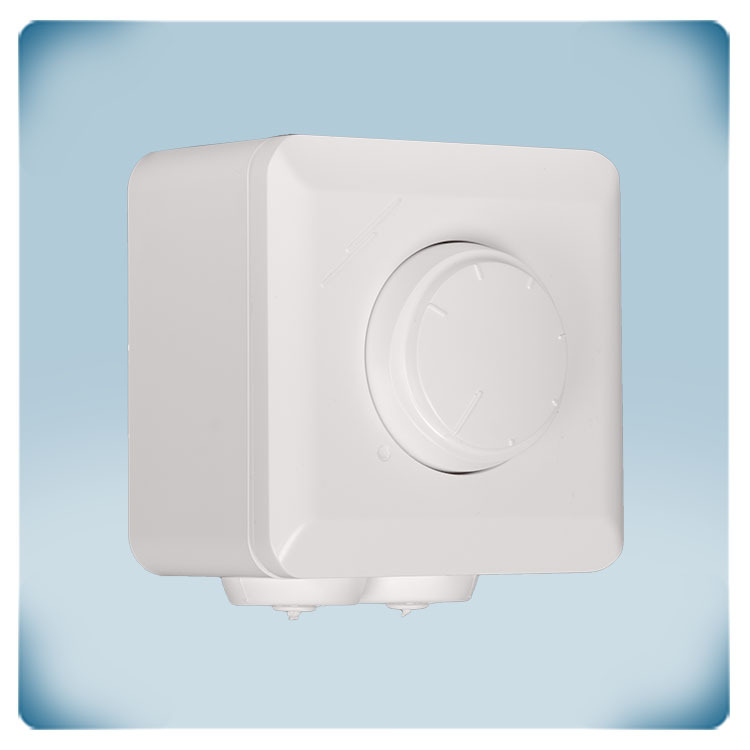

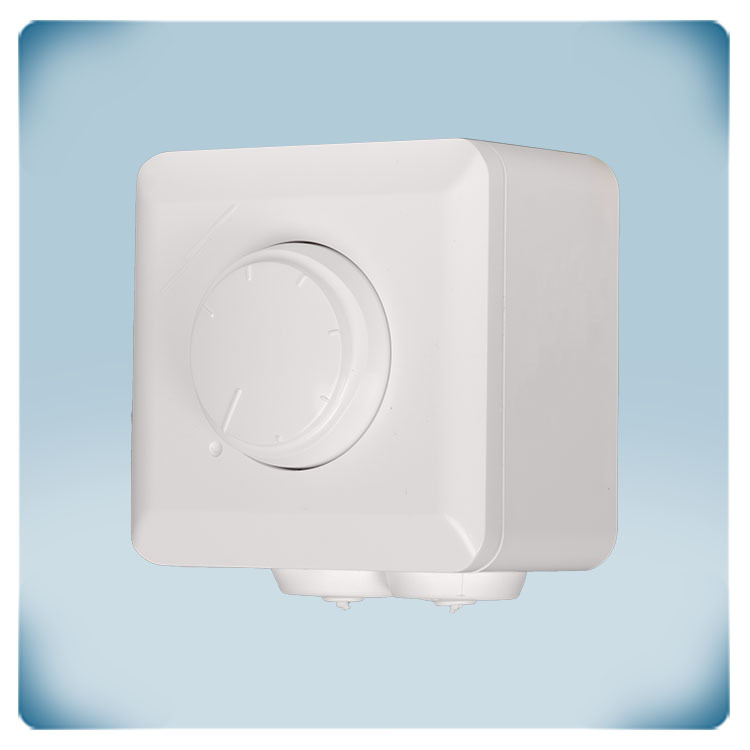

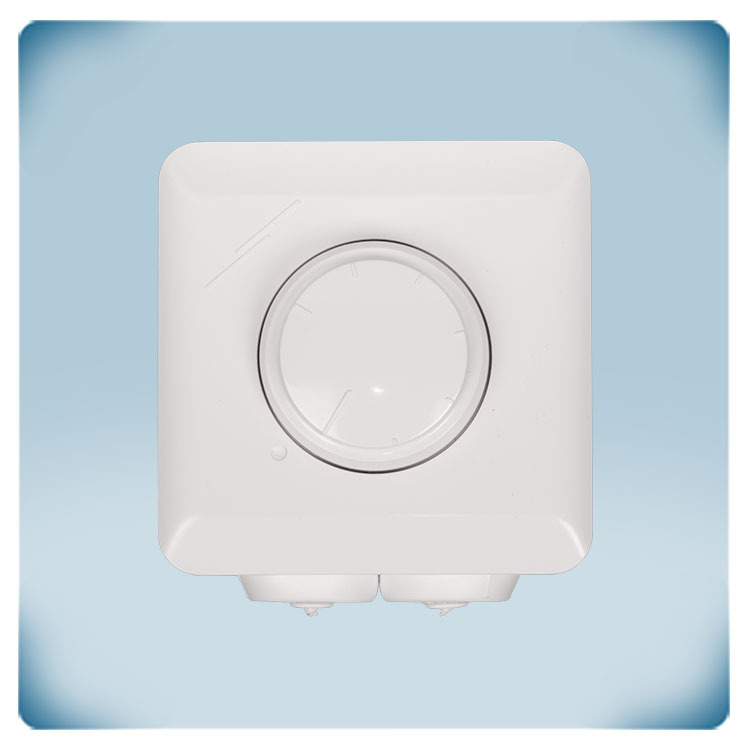

Potenciometr s polohou OFF pro ovládání ventilátorů EC nebo pohonů klapek. Lze jím také dálkově ovládat regulátory otáček AC ventilátorů nebo frekvenční měniče. Napájecí napětí musí být v rozsahu 5 - 24 V DC. Plynulý výstupní signál lze nastavit pomocí otočného knoflíku. Otočný knoflík má polohu OFF: pokud je otočen zcela proti směru hodinových ručiček, řídicí signál se vypne. Vysokou a nízkou úroveň lze nastavit pomocí dvou trimrů. Minimální i maximální výstupní úroveň lze nastavit v rozsahu 0 - 100 % napájecího napětí. To umožňuje inverzní nastavení řídicího výstupu (min - max nebo max - min). Mezi hodnotami určenými trimry je vždy minimální rozsah regulace 20 %. Kryt odolný proti stříkající vodě umožňuje vestavnou (IP44) nebo povrchovou montáž (IP54).
Doplňující specifikace a popis
Jak funguje potenciometr?
Tento potenciometr generuje analogový výstup nebo řídicí signál pro ovládání dalších zařízení, jako je EC ventilátor nebo regulátor otáček ventilátoru. Řídicí signál (výstup potenciometru) se zvyšuje nebo snižuje podle polohy otočného knoflíku. Tento řídicí signál může přímo ovládat EC ventilátory nebo pohony klapek. Může také dálkově ovládat regulátory otáček ventilátorů AC (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E).
Např. potenciometr může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.
Nastavitelná minimální a maximální úroveň

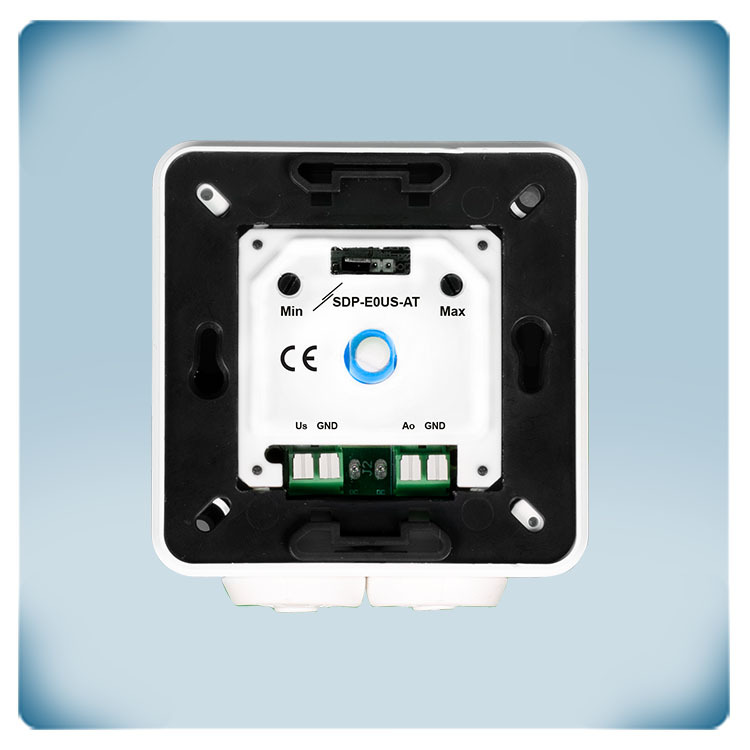

U některých aplikací je žádoucí nastavit dolní a horní mez řídicího signálu. Některé EC motory nebo pohony klapek nezvládají příliš nízké řídicí signály. Nízkou mez řídicího signálu lze nastavit pomocí vestavěného trimru. Někdy je ventilátor naddimenzovaný. V takovém případě lze horní mez řídicího signálu snížit pomocí trimru Max. Tím se omezí maximální otáčky ventilátoru.
Jaké jsou limity řídicího signálu?
Vysokou a nízkou úroveň lze nastavit pomocí dvou trimrů. Minimální i maximální výstupní úroveň lze nastavit v rozsahu 0 - 100 % napájecího napětí. Napájecí napětí musí být v rozsahu 5 - 24 V DC. To umožňuje inverzní řízení výstupu. Pokud je minimální výstupní úroveň nastavena níže než maximální výstupní úroveň, bude potenciometr pracovat od minima do maxima. Toto je výchozí tovární nastavení. Pokud je minimální výstupní úroveň nastavena výše než maximální výstupní úroveň, bude potenciometr pracovat od maxima k minimu. Mezi hodnotami určenými trimry je vždy minimální rozsah regulace 20 %.
Poloha VYPNUTO
Otočný ovladač má polohu OFF: když je otočen zcela proti směru hodinových ručiček, řídicí signál bude vypnut. Při otočení otočného knoflíku ve směru hodinových ručiček dojde k jeho vycvaknutí z polohy OFF. Řídicí signál okamžitě přeskočí na svou dolní mezní úroveň. V případě, že je k potenciometru připojen EC ventilátor, spustí se a zrychlí směrem k nízkým otáčkám. EC ventilátor nemůže být nikdy aktivován při nižších otáčkách, než jsou zvolené minimální otáčky.
