Katalogový list

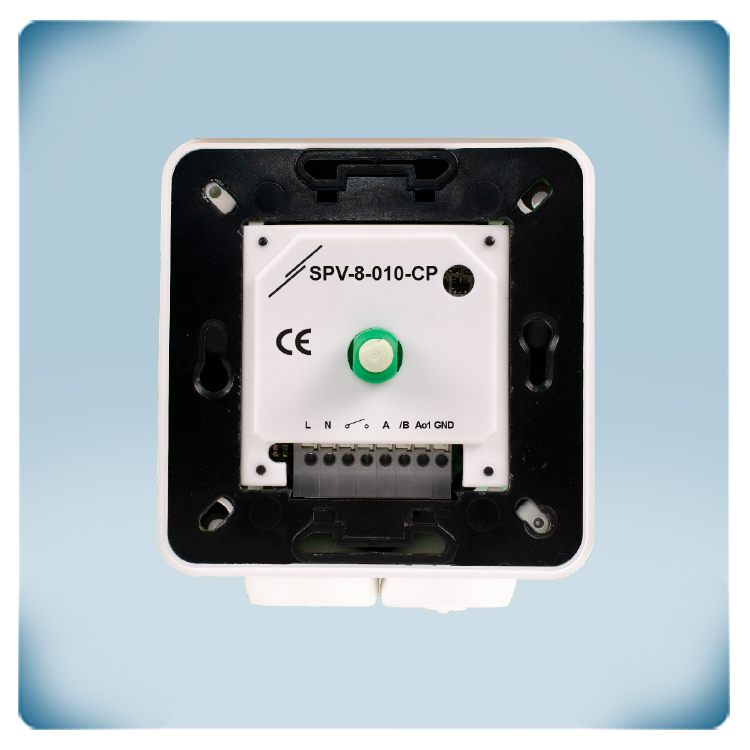

Potenciometr pro EC ventilátor | beznapěťový kontakt | Modbus RTU
Popis výrobku
Potenciometr s výstupem 0-10 V a komunikací Modbus RTU. Napájecí napětí je 85-264 VAC. Výstup s beznapěťovým kontaktem lze použít k dálkovému ON-OFF ovládání EC ventilátoru. Analogový výstupní signál lze nastavit pomocí otočného knoflíku. Prostřednictvím Modbus RTU lze zvolit následující typy výstupů: 0-10 VDC / 0-20 mA / 0-100 % PWM. Tímto potenciometrem lze ovládat EC ventilátory, regulátory otáček AC ventilátorů nebo pohony klapek. Výstupní rozsah je nastavitelný prostřednictvím protokolu Modbus RTU. Minimální výstupní hodnotu lze nastavit v rozmezí 0 až 40 %. Maximální výstupní hodnotu lze nastavit v rozmezí 60 až 100 %. Kryt odolný proti stříkající vodě umožňuje vestavnou (IP44) nebo povrchovou montáž (IP54).
Doplňující specifikace a popis
K čemu slouží potenciometr?
Řadu SPV lze použít jako jednoduchý potenciometr. Pomocí otočného knoflíku lze nastavit výstupní hodnotu. Tato výstupní hodnota může ovládat EC ventilátory nebo pohony klapek. Lze jím také dálkově ovládat regulátory otáček AC ventilátorů (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E). Výchozí výstupní hodnota je 0-10 V. V případě potřeby ji lze upravit. Typ výstupu tohoto potenciometru lze zvolit prostřednictvím protokolu Modbus RTU: 0-10 V, 0-20 mA nebo 0-100 % PWM. Tento potenciometr je napájen přímo ze sítě 230 V AC. Není zapotřebí žádný samostatný napájecí zdroj!
Potenciometr 0-10 V s komunikací Modbus RTU!
Tento moderní digitální potenciometr může pracovat samostatně nebo může být integrován do sítě Modbus-RTU.
Potenciometr může např. stále ovládat EC ventilátor prostřednictvím 0-10 V. Současně může systém řízení budovy odečítat nastavenou hodnotu potenciometru. V případě potřeby může správa budovy dokonce převzít kontrolu nad výstupem 0-10 V potenciometru.
Potenciometr Modbus RTU
Řada SPV nabízí plně digitální řízení pro regulátory otáček ventilátorů AC (řada RTVS1) prostřednictvím protokolu Modbus RTU. Obě zařízení jsou připojena digitálně. To snižuje riziko rušení a nabízí možnost prodloužit délku kabelu mezi potenciometrem a regulátorem otáček ventilátoru.
Nastavitelná minimální a maximální úroveň
Některé EC motory nebo pohony ventilů nezvládají příliš malé řídicí signály. Někdy je ventilátor předimenzovaný nebo příliš výkonný. Žádné obavy, horní a dolní mez výstupu tohoto potenciometru lze nastavit prostřednictvím sběrnice Modbus RTU. Např. ve výchozím nastavení je výstupní signál 0-10 V. Ten lze upravit na 4-9 V nebo jiný přizpůsobený rozsah.
Reverzibilní výstupní signál
Ve výchozím nastavení přechází výstup tohoto potenciometru z nízké na vysokou hodnotu. Výstup tohoto potenciometru lze otočit tak, aby šel od vysokého k nízkému. Např. ve výchozím nastavení je výstupní signál 0-10 V. Ten lze nastavit směrem k 10-0 V.
Napájení 230 V AC
Tento potenciometr je napájen přímo ze sítě 230 VAC. Není zapotřebí žádný samostatný napájecí zdroj!
Různé typy výstupů
Typ výstupu tohoto potenciometru lze zvolit prostřednictvím Modbus RTU: 0-10 V, 0-20 mA nebo 0-100 % PWM.
