Potenciometr pro EC ventilátor | bez polohy OFF | 5-24 VDC

Kód výrobku SDP-E0US-BT
GTIN 0.540.100.301.854.5
Číslo Intrastatu 84.14.80.80
Kategorie Potenicometry s napájením 3-24 VDC
Aktuální zásoba 4 U.
Výrobní dodací lhůta 5 Týden(y)

Popis výrobku

Potenciometr pro ovládání ventilátorů EC nebo pohonů klapek. Může také dálkově ovládat regulátory otáček AC ventilátorů nebo frekvenční měniče. Napájecí napětí musí být v rozsahu 5-24 VDC. Plynulý výstupní signál lze nastavit pomocí otočného knoflíku. Tento otočný knoflík nemá polohu OFF. Pokud je otočný knoflík otočen zcela proti směru hodinových ručiček, bude řídicí signál na minimální úrovni. Vysokou a nízkou úroveň lze nastavit pomocí dvou trimrů. Minimální i maximální výstupní úroveň lze nastavit v rozsahu 0 - 100 % napájecího napětí. To umožňuje inverzní nastavení řídicího výstupu (minimum - maximum nebo max - min). Mezi hodnotami určenými trimry je vždy minimální rozsah regulace 20 %. Kryt odolný proti stříkající vodě umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54).

Doplňující specifikace a popis


Jak funguje potenciometr?
Tento potenciometr generuje analogový výstup nebo řídicí signál pro ovládání dalších zařízení, jako je EC ventilátor nebo regulátor otáček ventilátoru. Řídicí signál (výstup potenciometru) se zvyšuje nebo snižuje podle polohy otočného knoflíku. Tento řídicí signál může přímo ovládat EC ventilátory nebo pohony klapek. Může také dálkově ovládat regulátory otáček ventilátorů AC (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E).
Např. potenciometr může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.

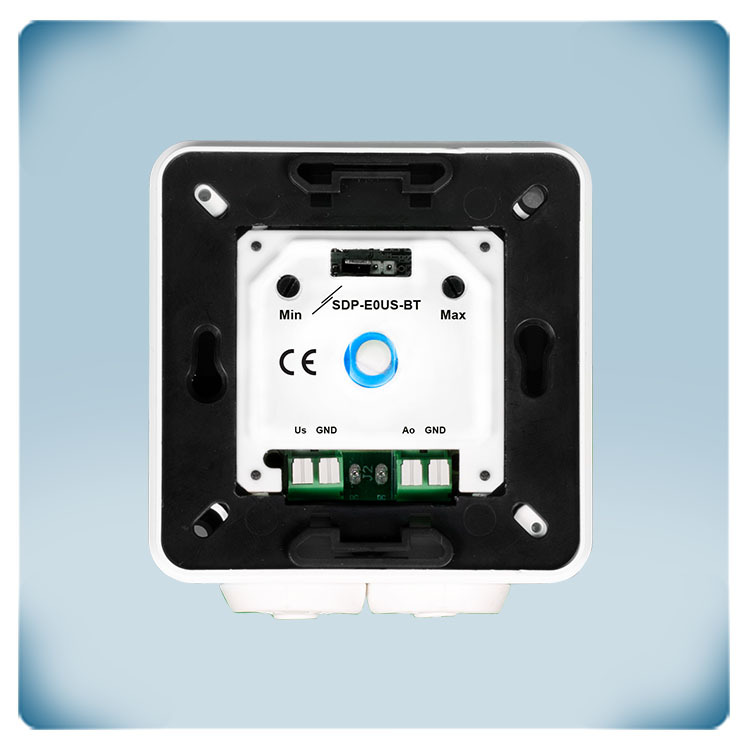

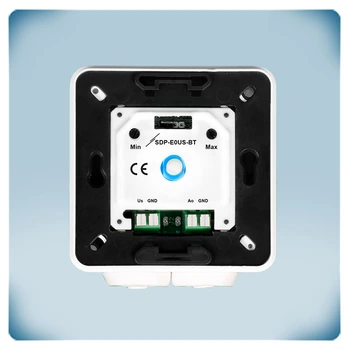

Nastavitelná minimální a maximální úroveň
U některých aplikací je žádoucí nastavit dolní a horní mez řídicího signálu. Některé EC motory nebo pohony klapek nezvládají příliš nízké řídicí signály. Nízkou mez řídicího signálu lze nastavit pomocí vestavěného trimru. Někdy je ventilátor naddimenzovaný. V takovém případě lze horní mez řídicího signálu snížit pomocí trimru Max. Tím se omezí maximální otáčky ventilátoru.

Jaké jsou limity řídicího signálu?
Vysokou a nízkou úroveň lze nastavit pomocí dvou trimrů. Minimální i maximální výstupní úroveň lze nastavit v rozsahu 0 - 100 % napájecího napětí. Napájecí napětí musí být v rozsahu 5 - 24 V DC. To umožňuje inverzní řízení výstupu. Pokud je minimální výstupní úroveň nastavena níže než maximální výstupní úroveň, bude potenciometr pracovat od minima do maxima. Toto je výchozí tovární nastavení. Pokud je minimální výstupní úroveň nastavena výše než maximální výstupní úroveň, bude potenciometr pracovat od maxima k minimu. Mezi hodnotami určenými trimry je vždy minimální rozsah regulace 20 %.

Bez polohy VYPNUTO
V některých případech je z technického nebo právního hlediska nutné zajistit minimální přívod vzduchu za všech okolností. Protože tento potenciometr nemá polohu OFF, řídicí signál nikdy nedosáhne hodnoty 0 V. I když je otočný knoflík v minimální poloze (otočený proti směru hodinových ručiček), řídicí signál bude mít minimální hodnotu. Tuto nízkou úroveň lze nastavit pomocí vestavěného trimru.
