Potenciometr | poloha OFF | LED indikátor
Popis výrobku

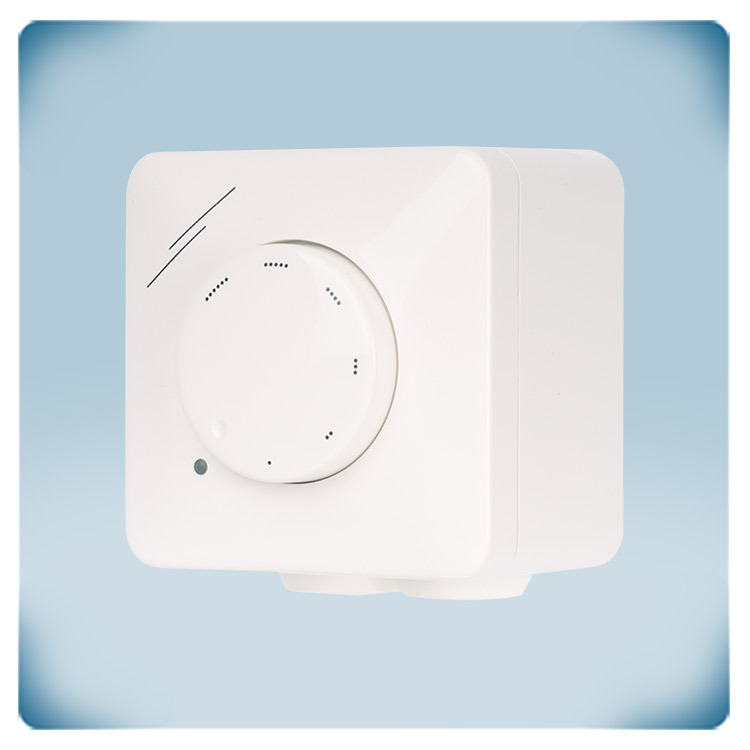

Potenciometr 0-10 V pro řízení otáček EC ventilátoru. Může také ovládat regulátory otáček AC ventilátorů nebo pohony klapek s analogovým vstupem. Napájecí napětí je 230 V AC. Plynulý výstupní signál (0-10 V) se nastavuje otočným knoflíkem s polohou OFF. Ve poloze OFF je výstup 0 VDC. Kryt odolný proti stříkající vodě umožňuje vestavnou (IP44) nebo povrchovou montáž (IP54). Zelený indikátor LED svítí, když je výstupní hodnota vyšší než 0 V.
Doplňující specifikace a popis
Zelený LED indikátor provozu
Zelený LED indikátor provozu se rozsvítí, když otočíte otočným knoflíkem ve směru hodinových ručiček z polohy OFF. V poloze OFF je zelená LED kontrolka vypnutá.
K čemu slouží potenciometr HVAC?
Řídicí signál (výstupní potenciometr) se zvyšuje nebo snižuje v závislosti na poloze otočného knoflíku. Tento řídicí signál může přímo ovládat EC ventilátory nebo pohony klapek. Může také dálkově ovládat regulátory otáček AC ventilátorů (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E). Např. potenciometr může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.
Napájecí napětí 230 V AC
Tento potenciometr vyžaduje napájecí napětí 230 VAC. Výstupní napětí je 0 - 10 VDC.
Poloha VYPNUTO
Otočný knoflík má polohu OFF: když se otočí zcela proti směru hodinových ručiček, řídicí signál se vypne. Při otočení otočného knoflíku ve směru hodinových ručiček dojde k jeho vycvaknutí z polohy OFF. Řídicí signál okamžitě přeskočí na svou dolní mezní úroveň. V případě, že je k potenciometru připojen EC ventilátor, spustí se a zrychlí směrem k nízkým otáčkám. EC ventilátor nemůže být nikdy aktivován při nižších otáčkách, než jsou zvolené minimální otáčky.
