Katalogový list

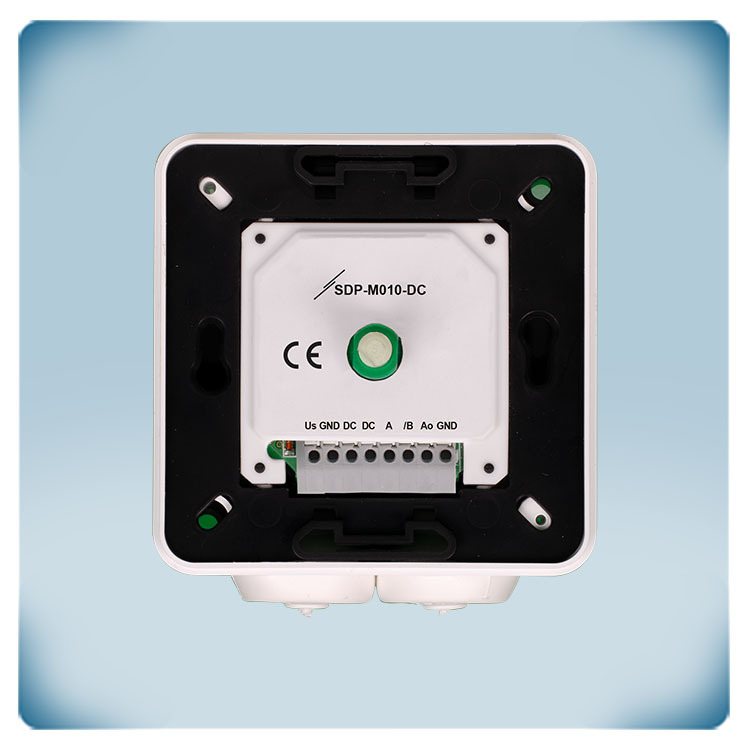

Potenciometr | poloha OFF | beznapěťový kontakt | Modbus RTU | 24 VDC
Popis výrobku
Potenciometr s vypnutou polohou pro ovládání otáček ventilátoru nebo polohy klapek ve vzduchotechnickém systému. Dálkové zapínání a vypínání motoru je možné prostřednictvím výstupu beznapěťového kontaktu potenciometru. Napájecí napětí je 24 V DC. Plynulý proměnný výstupní signál lze nastavit pomocí otočného knoflíku. Tento otočný knoflík má polohu OFF. Ve výchozím nastavení přechází analogový řídicí signál otáčením knoflíku ve směru hodinových ručiček z nízké na vysokou hodnotu. Tuto funkci lze obrátit prostřednictvím Holding registrů Modbus. Minimální a maximální výstupní hodnoty lze nastavit prostřednictvím Holding registrů Modbus. Kompletní přehled všech nastavitelných parametrů je k dispozici v mapě registrů Modbus tohoto výrobku. Kryt odolný proti stříkající vodě umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54).
Doplňující specifikace a popis
Typické aplikace
Analogový výstup potenciometru se obvykle používá jako řídicí signál. Typicky se potenciometr používá k dálkovému nastavení otáček EC ventilátoru nebo k přenosu požadovaných otáček motoru do frekvenčního měniče nebo regulátoru otáček AC ventilátoru. Potenciometr může být např. nainstalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.
Typ výstupu
Lze zvolit různé typy výstupů: 0-10 V / 0-20 mA / 0-100 % PWM. Typ výstupu lze nastavit v Modbus Holding registru 11.
Také minimální a maximální hodnoty výstupu lze nastavit prostřednictvím registrů Modbus.
Přepisování výstupů prostřednictvím komunikace Modbus RTU
Je-li povolena funkce přepisu výstupu, lze požadovanou hodnotu výstupu odeslat prostřednictvím komunikace Modbus RTU. To umožňuje obejít otočný knoflík a dálkově ovládat analogovou výstupní hodnotu potenciometru prostřednictvím komunikace Modbus RTU.
Výhody potenciometru s komunikací Modbus
Potenciometr s Modbus RTU přináší výhody jednoduchého regulátoru s ručním nastavením pomocí otočného knoflíku, nad kterým lze díky přítomnosti Modbus RTU převzít kontrolu vzdáleně. Řízené větrání dle požadované hodnoty lze snadno zkombinovat s manuálním ovládáním. Díky tomu je možné zajistit např. automatické vypínání mimo pracovní dobu nebo v době dovolených, freecooling během letních nocí. Ovládání lze provádět prostřednictvím SenteraWeb - online portálu pro řízení vzduchotechniky, ale také prostřednictvím jakéhokoli systému správy budov (BMS), který je kompatibilní s Modbus RTU.
Typ regulace výstupu
Ve výchozím nastavení přechází analogový výstup z nízké na vysokou hodnotu (např. 0 až 10 V). Tuto operaci je možné obrátit. V takovém případě přechází výstupní hodnota z vysoké na nízkou (např. z 10 na 0 V). Typ regulace výstupu lze zvolit v Modbus Holding registru 17.
Výstup s beznapěťovým kontaktem
Výstup s beznapěťovým kontaktem lze použít k ovládání externího zařízení (např. příkaz start - stop pro regulátor otáček ventilátoru). Když je otočný ovladač v poloze OFF (proti směru hodinových ručiček), je výstupní kontakt rozepnutý. Když je otočný knoflík otočen ve směru hodinových ručiček, kontakt sepne.
Poloha VYPNUTO
Tento potenciometr má polohu OFF. V poloze OFF je výstup suchého kontaktu rozepnutý a hodnota analogového výstupu je na své minimální hodnotě.
