Potenciometr | beznapěťový kontakt | bez polohy OFF | 3-15 V DC
Popis výrobku
Tento potenciometr je vybaven pokročilými funkcemi, které umožňují ovládání EC ventilátorů, pohonů klapek, regulátorů otáček AC ventilátorů nebo frekvenčních měničů, a snadno se přizpůsobuje různým situacím s napájecím napětím v rozmezí 3–15 V DC.

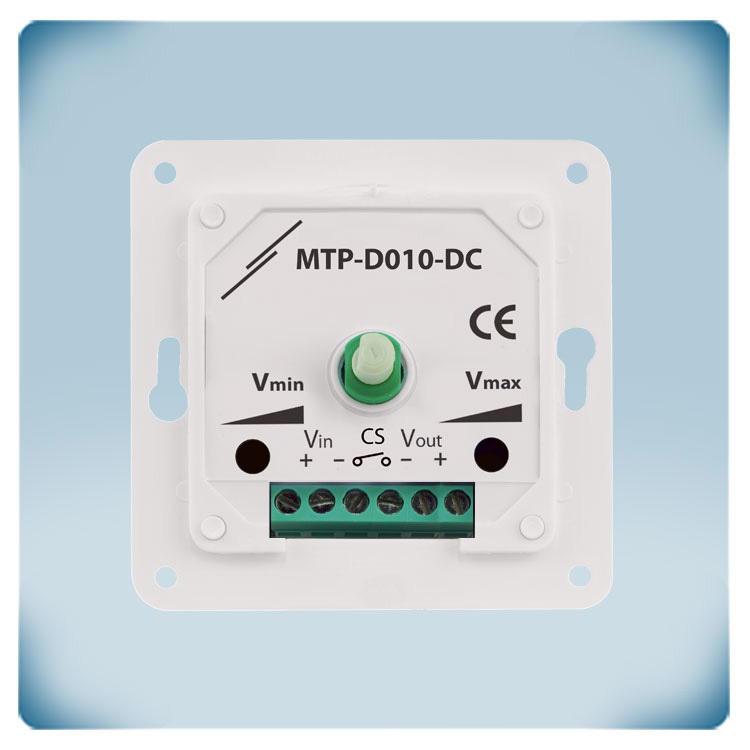

Získejte kontrolu prostřednictvím plynule nastavitelného výstupního signálu, který lze snadno upravit manuálním otočným knoflíkem. MTP-D010-DC nemá na knoflíku polohu vypnuto (OFF), takže se nemusíte obávat nechtěného vypnutí systému. Funkce beznapěťového kontaktu umožňuje snadné dálkové přepínání externího zařízení. S pomocí trimrů můžete take jemně ladit minimální (10–70 %) a maximální (30–100 %) úroveň výstupu.
Tento potenciometr je navržen pro dlouhou životnost a má voděodolný kryt, vhodný jak pro vestavnou (IP44), tak pro povrchovou montáž (IP54). Díky této flexibilitě zajišťuje spolehlivý výkon v různých prostředích a poskytuje jistotu při plnění vašich požadavků na řízení ventilace. Ať už dáváte přednost efektivitě, přesnosti nebo přizpůsobivosti, MTP-D010-DC se stává praktickou volbou pro správu vašeho ventilačního systému.
Doplňující specifikace a popis
K čemu slouží potenciometr?
Řídicí signál (výstup potenciometru) se zvyšuje nebo snižuje v závislosti na poloze otočného knoflíku. Tento řídicí signál může přímo ovládat EC ventilátory nebo pohony klapek. Může také dálkově ovládat regulátory otáček AC ventilátorů (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E). Např. potenciometr může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.
Nastavitelná minimální a maximální úroveň
Jaké jsou limity řídicího signálu?
To závisí na napájecím napětí MTP-D. Napájecí napětí musí být v rozmezí 3 - 15 V DC. Minimální hodnotu pak lze nastavit v rozmezí 10 až 70 % napájecího napětí. Maximální hodnotu lze nastavit v rozmezí 30 až 100 % napájecího napětí. Vždy zkontrolujte, zda použité meze v kombinaci s dodávaným napětím vedou k výstupnímu signálu, který odpovídá specifikacím připojeného zařízení.
Např. pokud je napájecí napětí 15 V DC a horní mez je nastavena na 100 %, připojené zařízení musí být schopno zpracovat řídicí signál do 15 V DC.
Bez polohy VYPNUTO
V některých případech je z technického nebo právního hlediska nutné zajistit minimální přívod vzduchu za všech okolností. Protože tento potenciometr nemá polohu OFF, řídicí signál nikdy nedosáhne hodnoty 0 V. I když je otočný knoflík v minimální poloze (otočený zcela proti směru hodinových ručiček), řídicí signál bude mít minimální hodnotu. Tuto nízkou úroveň lze upravit pomocí vestavěného trimru.
Výstup s beznapěťovým kontaktem
Výstup s beznapěťovým kontaktem lze použít k ovládání externího zařízení. Když je otočný knoflík v minimální poloze, je výstupní kontakt rozepnutý. Při otočení otočného knoflíku ve směru hodinových ručiček se kontakt okamžitě uzavře.

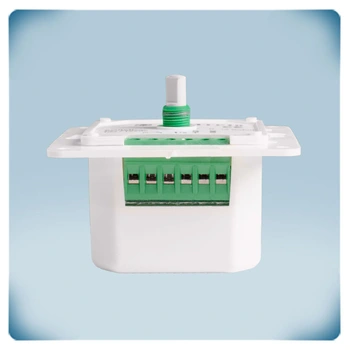

Tento potenciometr lze namontovat na stěnu nebo vestavět. Montážní otvory dokonale pasují na standardní evropské krabice pro montáž na stěnu. Kryt je vyroben z vysoce kvalitního ASA plastu v pěkné krémové barvě (RAL9010). Materiál je odolný vůči UV záření a chrání před nárazy. Třída ochrany krytu je IP44 při vestavné montáži a IP54 při povrchové montáži. Chrání elektroniku před vniknutím prachu, nečistot a vody v interiérových aplikacích.
