Katalogový list
Potenciometr | bez polohy OFF
Popis výrobku
Potenciometr MTV-1-010-NA je praktické zařízení navržené k vytváření plynulého variabilního signálu pro dálkové ovládání různých HVAC zařízení. Tento jednoduchý potenciometr hraje klíčovou roli při regulaci EC ventilátorů, servopohonů klapek, regulátorů rychlosti AC ventilátorů (řada EVS nebo MVS) nebo frekvenčních měničů (řada FI-E).
MTV-1-010-NA, provozovaný s napájecím napětím 230 V AC, poskytuje spolehlivý rozsah výstupního napětí 0-10 V DC. Jeho hlavní funkcí je poskytnout přesné ovládání, které vám umožní nastavit řídicí signál podle polohy otočného knoflíku. To z něj činí cennou součást v situacích, kde je zásadní dálkové ovládání vzduchotechnických zařízení. Významnou vlastností MTV-1-010-NA je úmyslná absence polohy OFF. V situacích, kdy je technicky nebo právně vyžadováno udržení minimálního přívodu vzduchu, tento potenciometr zajistí, že řídicí signál nikdy nedosáhne 0 V. I při nastavení otočného knoflíku do minimální polohy (proti směru hodinových ručiček) zůstává řídicí signál na minimální hodnotě, blížící se 0 V DC. V kombinaci s regulátory rychlosti s analogovým vstupem tato jedinečná vlastnost řeší specifické aplikace, kde je nezbytný nepřetržitý provoz.
MTV je vhodný jak pro zapuštěnou montáž (IP44), tak pro povrchovou montáž (IP54), čímž poskytuje flexibilitu instalace pro splnění vašich specifických požadavků.
Doplňující specifikace a popis
K čemu slouží potenciometr?
Potenciometr generuje plynule proměnný signál pro ovládání jiných zařízení. Tento řídicí signál se zvyšuje nebo snižuje v závislosti na poloze otočného knoflíku. Řídicí signál se obvykle používá k dálkovému ovládání EC ventilátorů nebo pohonů klapek. Může také dálkově ovládat regulátory otáček AC ventilátorů (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E).
Např. potenciometr může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v rozvodné skříni.

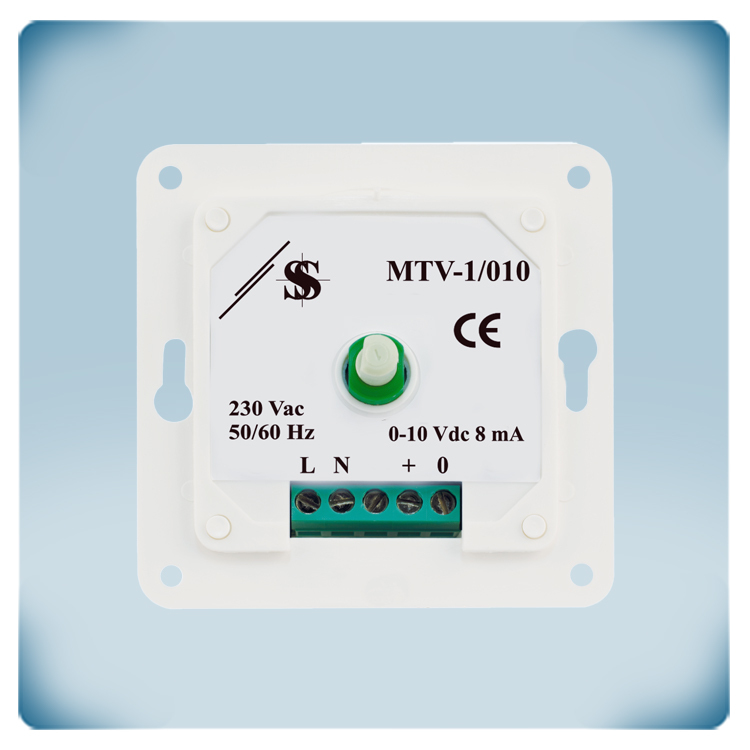

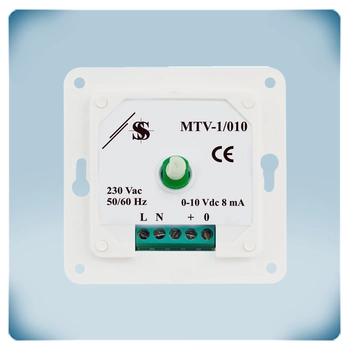

Napájecí napětí 230 V AC
Tento potenciometr vyžaduje napájecí napětí 230 V AC a vytváří výstupní napětí v rozsahu od 0 do 10 V DC. Napájecí napětí 230 V AC je běžné v mnoha elektrických systémech a výstupní rozsah 0 - 10 V DC umožňuje přesné nastavení připojeného HVAC zařízení. MTV-1-010-NA můžete připojit přímo k síti bez nutnosti použití napájecího modulu.
Řídicí signál 0 - 10 V DC je nejběžnější metodou používanou ve vzduchotechnickém průmyslu pro ovládání různých parametrů, jako je rychlost EC ventilátoru, poloha ventilů nebo jiné komponenty v elektronických systémech. Řídicí signál 0 - 10 V DC odpovídá rozsahu požadovaných nastavení. Například, pokud máte systém, který vyžaduje modulaci nebo nastavení, řídicí signál 0 - 10 VDC může být interpretován jako rozsah od 0 % do 100 % požadovaného parametru. Signál 0 V může označovat minimální nastavení, zatímco signál 10 V může představovat maximální nastavení.
Bez polohy OFF
Absence polohy OFF v potenciometru znamená, že i když je otočný knoflík v minimální poloze (otočený zcela proti směru hodinových ručiček), řídicí signál nedosáhne 0 V DC, ale bude udržovat minimální hodnotu, která se blíží 0 V DC. V situacích, kdy je technicky nebo zákonně nezbytné zajistit neustálý minimální přívod vzduchu, tento konstrukční prvek zabraňuje úplnému vypnutí přidruženého zařízení.
Tato konfigurace je úmyslná, protože zajišťuje, že vždy existuje minimální úroveň ovládání nebo provozu, čímž splňuje specifické požadavky nebo omezení určitých aplikací. Je nezbytné zvážit takové konstrukční aspekty, aby bylo možné dodržovat předpisy nebo splňovat provozní potřeby HVAC systémů v různých scénářích.

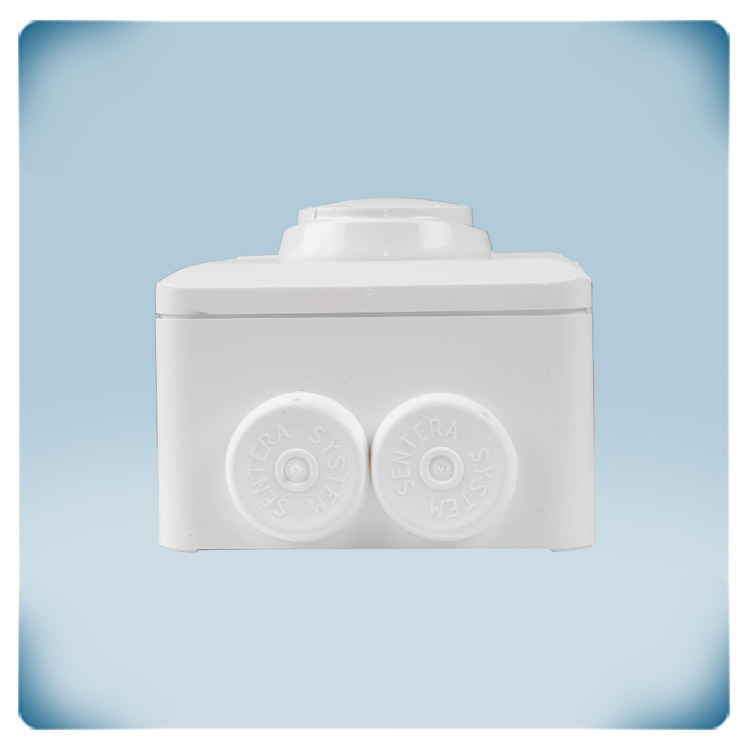

Kryt
Potenciometr je vybaven nástěnným krytem vyrobeným z odolného ASA plastu v krémové barvě (RAL 9010). Volba materiálu zajišťuje odolnost proti UV záření a nabízí ochranu proti prachu, stříkající vodě a nárazům. Design umožňuje všestrannou instalaci na jakýkoli typ stěny nebo panelu, protože kryt umožňuje jak zapuštěnou, tak povrchovou montáž, čímž poskytuje flexibilitu při instalaci. Třída ochrany je IP44 pro zapuštěnou montáž a IP54 pro povrchovou montáž, což svědčí o jeho spolehlivosti při ochraně vnitřních komponent před vlivy prostředí.
Pro zapuštěnou montáž je konstrukce krytu kompatibilní se standardními evropskými nástěnnými krabicemi, což zajišťuje bezproblémové přizpůsobení. Celková pevnost krytu jej činí vhodným pro montáž do různých typů stěn.
Tato kombinace materiálu a konstrukčních prvků přispívá k odolnosti potenciometru a jeho vhodnosti pro různé prostředí v rámci HVAC sektoru. Čištění je jednoduchý proces, který vyžaduje pouze vlhký hadřík, což zvyšuje pohodlí údržby.
