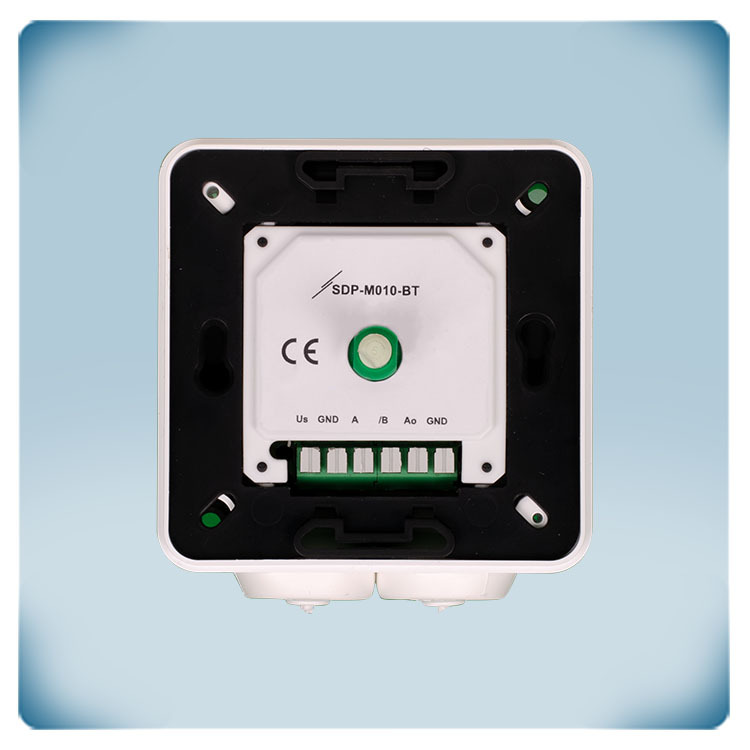

Potenciometr | bez polohy OFF | Modbus RTU | 24 VDC

K tomuto produktu zatím nikdo nekomentoval, buďte první (viz níže), vážíme si vašeho názoru!
Kód výrobku SDP-M010-BT
GTIN 0.540.100.301.843.9
Číslo Intrastatu 90.32.89.00
Kategorie Potenicometry s napájením 3-24 VDC
Aktuální zásoba 0 U.
Výrobní dodací lhůta 3 Týden(y)
Příští dodávka 29/11/2024 - 10 U.

Popis výrobku

Potenciometr bez vypnuté polohy k ovládání otáček ventilátoru nebo polohy klapek ve větracím systému. Napájecí napětí je 24 V DC. Plynulý proměnný výstupní signál lze nastavit pomocí otočného knoflíku. Tento otočný knoflík nemá polohu OFF. Ve výchozím nastavení přechází analogový řídicí signál otáčením knoflíku ve směru hodinových ručiček z nízké na vysokou hodnotu. Tuto funkci lze prostřednictvím Holding registrů Modbusu obrátit. Minimální a maximální výstupní hodnoty lze nastavit prostřednictvím Holding registrů Modbus. Kompletní přehled všech nastavitelných parametrů je k dispozici v mapě registrů Modbus tohoto výrobku. Kryt odolný proti stříkající vodě umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54).

Doplňující specifikace a popis


Typické aplikace
Analogový výstup potenciometru se obvykle používá jako řídicí signál. Typicky se potenciometr používá k dálkovému nastavení otáček EC ventilátoru nebo k přenosu požadovaných otáček motoru do frekvenčního měniče nebo regulátoru otáček AC ventilátoru. Potenciometr může být např. nainstalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.

Typ výstupu
Lze zvolit různé typy výstupů: Napětí / proud / PWM. Typ výstupu lze nastavit v Modbus Holding registru 11. Rovněž lze nastavit minimální a maximální hodnoty typu výstupu. Kompletní přehled všech nastavitelných parametrů je k dispozici prostřednictvím mapy registrů Modbus tohoto produktu.

Přepis výstupu prostřednictvím komunikace Modbus RTU
Je-li povolena funkce přepisu výstupu, lze hodnotu výstupu nastavit prostřednictvím komunikace Modbus RTU. To umožňuje přepsat otočný knoflík a dálkově ovládat hodnotu analogového výstupu potenciometru prostřednictvím komunikace Modbus RTU.

Výhody potenciometru s komunikací Modbus
Potenciometr s Modbus RTU přináší výhody jednoduchého regulátoru s ručním nastavením pomocí otočného knoflíku, nad kterým lze díky přítomnosti Modbus RTU převzít kontrolu vzdáleně. Řízené větrání dle požadované hodnoty lze snadno zkombinovat s manuálním ovládáním. Díky tomu je možné zajistit např. automatické vypínání mimo pracovní dobu nebo v době dovolených, freecooling během letních nocí. Ovládání lze provádět prostřednictvím SenteraWeb - online portálu pro řízení vzduchotechniky, ale také prostřednictvím jakéhokoli systému správy budov (BMS), který je kompatibilní s Modbus RTU.

Typ regulace výstupu
Ve výchozím nastavení přechází analogový výstup z nízké na vysokou hodnotu (např. 0 až 10 V). Tuto regulaci je možné obrátit. V takovém případě přechází výstupní hodnota z vysoké na nízkou (např. z 10 na 0 V). Typ regulace výstupu lze zvolit v registru Modbus Holding registru 17.

Vždy aktivní
Tento potenciometr nemá polohu VYPNUTO. Když je otočný ovladač nastaven do minimální polohy, hodnota analogového výstupu se rovná minimální hodnotě. Tuto minimální hodnotu lze nastavit prostřednictvím registru Modbus Holding 15.
