Potenciometr | bez polohy OFF | 3-15 V DC
Popis výrobku
Potenciometr MTP-D010-BT je spolehlivé řešení navržené pro přesné řízení ventilačních systémů. Tento potenciometr je vybaven pokročilými funkcemi, které umožňují ovládat EC ventilátory, pohony klapek, regulátory otáček AC ventilátorů nebo frekvenční měniče, přičemž se snadno přizpůsobí různým situacím díky napájecímu napětí v rozsahu 3 - 15 V DC.

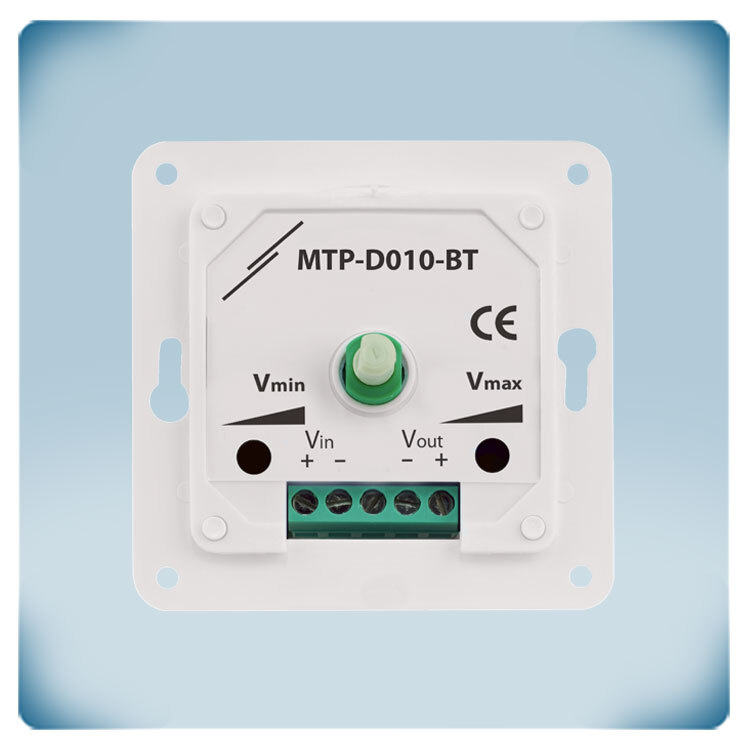

Získejte kontrolu prostřednictvím plynule nastavitelného výstupního signálu, který lze snadno upravit manuálním otočným knoflíkem. MTP-D010-BT nemá na knoflíku polohu OFF. Nemusíte se tak obávat nechtěného vypnutí systému. Potenciometr obsahuje dva trimry, které umožňují nastavení minimální (10-70 %) a maximální (30-100 %) úrovně výstupu.
MTP-D010-BT je navržen pro dlouhou životnost a disponuje krytem odolným proti stříkající vodě, který umožňuje vestavnou (IP44) nebo povrchovou montáž (IP54). Ať už dáváte přednost efektivitě, přesnosti nebo přizpůsobivosti, MTP-D010-AT je praktická volba pro řízení ventilačních systémů. Vylepšete své řízení ventilace pomocí zařízení, které dokonale kombinuje funkčnost a odolnost a nabízí spolehlivé řešení, které splní vaše potřeby.
Doplňující specifikace a popis
K čemu slouží potenciometr?
Řídicí signál (výstup potenciometru) se zvyšuje nebo snižuje v závislosti na poloze otočného knoflíku. Tento řídicí signál může přímo ovládat EC ventilátory nebo pohony klapek. Může také dálkově ovládat regulátory otáček AC ventilátorů (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E). Např. potenciometr může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrické skříni.
Nastavitelná minimální a maximální úroveň
U některých aplikací je žádoucí nastavit dolní a horní mez řídícího signálu. To je obzvláště užitečné v situacích, kdy některé EC motory nebo pohony klapek nemusí být kompatibilní s příliš nízkými řídícími signály. K řešení tohoto problému lze spodní mez řídícího signálu nastavit pomocí vestavěného trimru, což umožňuje optimální provoz bez ohrožení integrity zařízení. Naopak při použití nadměrně dimenzovaných ventilátorů je nutné provést úpravy horní meze řídícího signálu. To se provádí pomocí maximálního trimru, který účinně omezuje maximální otáčky ventilátoru. Díky těmto nastavitelným mezím lze systém jemně doladit tak, aby splňoval specifické požadavky, což zajišťuje optimální výkon a dlouhou životnost zařízení HVAC.
Jaké jsou limity řídicího signálu?
To závisí na napájecím napětí MTP-D. Napájecí napětí musí být v rozmezí 3 - 15 V DC. Minimální hodnotu pak lze nastavit v rozmezí 10 až 70 % napájecího napětí. Maximální hodnotu lze nastavit v rozmezí 30 až 100 % napájecího napětí. Vždy zkontrolujte, zda použité meze v kombinaci s dodávaným napětím vedou k výstupnímu signálu, který odpovídá specifikacím připojeného zařízení.
Např. pokud je napájecí napětí 15 V DC a horní mez je nastavena na 100 %, připojené zařízení musí být schopno zpracovat řídicí signál do 15 V DC.
Bez polohy VYPNUTO
V některých případech je z technického nebo právního hlediska nutné zajistit minimální přívod vzduchu za všech okolností. Protože tento potenciometr nemá polohu OFF, řídicí signál nikdy nedosáhne hodnoty 0 V. I když je otočný knoflík v minimální poloze (otočený proti směru hodinových ručiček), řídicí signál bude mít minimální hodnotu. Tuto nízkou úroveň lze nastavit pomocí vestavěného trimru.
Tento potenciometr lze namontovat na stěnu nebo vestavět. Montážní otvory dokonale pasují na standardní evropské krabice pro montáž na stěnu. Kryt je vyroben z vysoce kvalitního ASA plastu v pěkné krémové barvě (RAL9010). Materiál je odolný vůči UV záření a chrání před nárazy. Třída ochrany krytu je IP44 při vestavěné montáži a IP54 při povrchové montáži. Chrání elektroniku před vniknutím prachu, nečistot a vody v interiérových aplikacích.
Kryt je snadno čistitelný vlhkým hadříkem a jeho montáž je velmi snadná – stačí jen několik základních nástrojů.
