Potenciometr 0-10 V | poloha OFF | 24 V
Popis výrobku

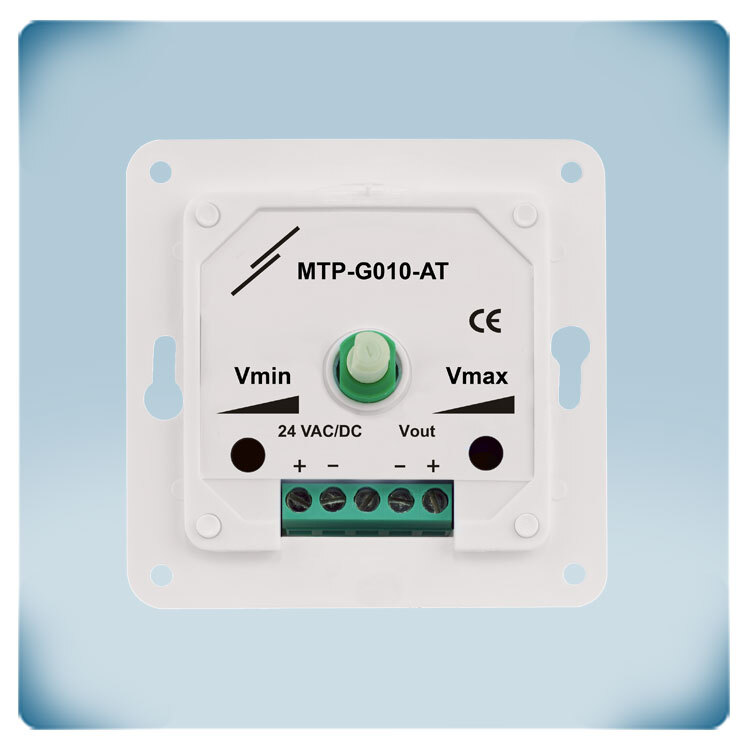

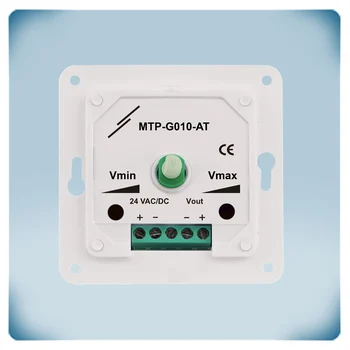

Potenciometr MTP-G010-AT je spolehlivé řešení navržené pro přesné ovládání ventilačních systémů. Tento potenciometr je vybaven pokročilými funkcemi, které umožňují ovládání EC ventilátorů, pohonů klapek, regulátorů otáček AC ventilátorů nebo frekvenčních měničů. Díky napájecímu rozsahu 15-24 V AC nebo 18-34 V DC se snadno přizpůsobí různým aplikacím a nabízí všestrannost.
Získejte kontrolu prostřednictvím plynule nastavitelného výstupního signálu, který lze snadno upravit manuálním otočným knoflíkem. Poloha vypnuto (OFF) zjednodušuje deaktivaci řídicího signálu jednoduchým otočením knoflíku zcela proti směru hodinových ručiček. Jemné ladění systému umožňují přesné trimry, které umožňují nastavit minimální (0-7 V DC) a maximální (3-10 V DC) úroveň výstupu.
MTP-G010-AT je navržen pro dlouhou životnost a má voděodolný kryt, vhodný jak pro vestavnou (IP44), tak pro povrchovou montáž (IP54). Díky této flexibilitě zajišťuje spolehlivý výkon v různých prostředích a poskytuje jistotu při plnění vašich požadavků na řízení ventilace. Ať už dáváte přednost efektivitě, přesnosti nebo přizpůsobivosti, MTP-G010-AT se stává praktickou volbou pro správu vašeho ventilačního systému.
Doplňující specifikace a popis
K čemu slouží potenciometr?
Řídicí signál (výstup potenciometru) se zvyšuje nebo snižuje v závislosti na poloze otočného knoflíku. Tento řídicí signál může přímo ovládat EC ventilátory nebo pohony klapek. Může také dálkově ovládat regulátory otáček AC ventilátorů (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E). Např. potenciometr může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.
Napájení 24 V
24 V DC nebo 24 V AC jsou běžně používaná napájecí napětí ve vzduchotechnice. Jejich široké využití je především z důvodů bezpečnosti, efektivity a kompatibility. Nižší napětí je bezpečnější jak pro zařízení, tak pro lidi. Snižuje riziko úrazu elektrickým proudem a obvykle spadá do kategorie nízkého napětí, což ho činí vhodnějším pro použití v rezidenčních a komerčních vzduchotechnických systémech. Mnoho HVAC řídicích systémů, včetně termostatů, čidel a dalších elektronických komponentů, je navrženo pro provoz na 24 Voltů. Tato standardizace zajišťuje kompatibilitu mezi různými komponenty od různých výrobců, což usnadňuje práci instalatérům a technikům s širokou škálou zařízení. Provoz při nižším napětí také přispívá k lepší energetické účinnosti. Minimalizuje energetické ztráty a rozptyl tepla, zejména v řídicích obvodech a elektronických zařízeních. Navíc použití komponentů s nižším napětím může prodloužit životnost elektronického vybavení.
Sentera nabízí řadu vysoce kvalitních napájecích zdrojů 24 V s ochranou proti přepětí a přetížení.
Nastavitelná minimální a maximální úroveň
U některých aplikací je žádoucí nastavit dolní a horní mez řídicího signálu. Některé EC motory nebo pohony klapek nezvládají příliš nízké řídicí signály. Nízkou mez řídicího signálu lze nastavit pomocí vestavěného trimru. Někdy je ventilátor předimenzován. V takovém případě lze horní mez řídicího signálu snížit prostřednictvím maximálního trimru. Tím se omezí maximální otáčky ventilátoru.
Jaké jsou meze řídicího signálu?
Minimální hodnotu řídicího signálu lze nastavit v rozmezí 0 až 7 V DC. Maximální hodnotu řídicího signálu lze nastavit v rozmezí 3 až 10 V DC. Vždy zkontrolujte, zda výsledkem použitých limitů je řídicí signál, který odpovídá specifikacím připojeného zařízení.
Např. pokud je napájecí napětí 15 V DC a horní mez je nastavena na 100 %, připojené zařízení musí být schopno zpracovat řídicí signál do 15 V DC.
Poloha VYPNUTO
Otočný knoflík má polohu OFF: pokud je otočen zcela proti směru hodinových ručiček, řídicí signál se vypne. Při otočení otočného knoflíku ve směru hodinových ručiček dojde k jeho vycvaknutí z polohy OFF. Řídicí signál okamžitě přeskočí na svou dolní mezní úroveň. V případě, že je k potenciometru připojen EC ventilátor, spustí se a zrychlí směrem k nízkým otáčkám. EC ventilátor nemůže být nikdy aktivován při nižších otáčkách, než jsou zvolené minimální otáčky.
