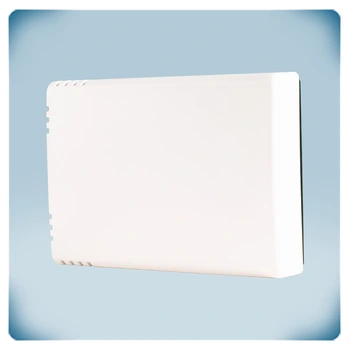

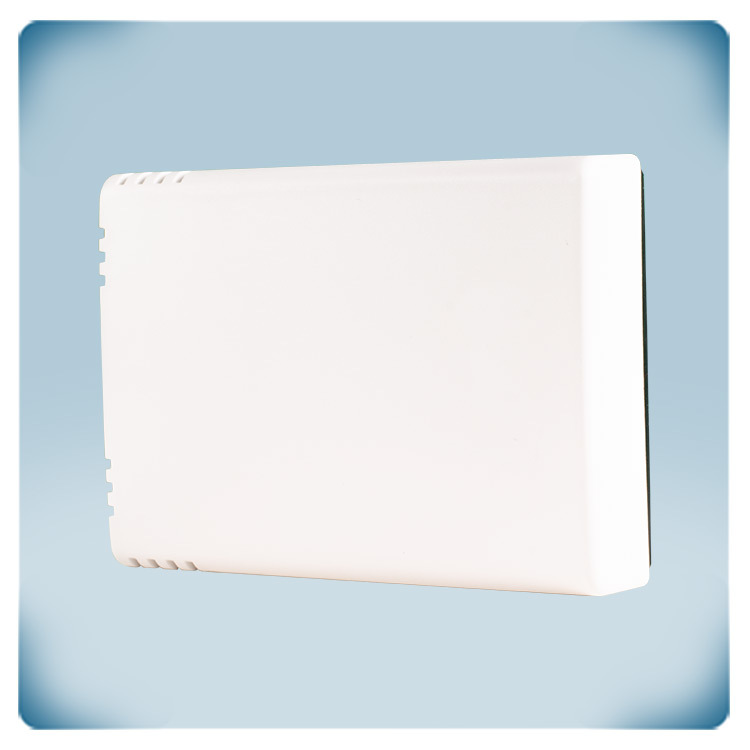

.webp "Snímač teploty PT100")

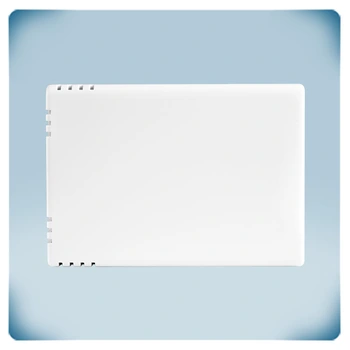

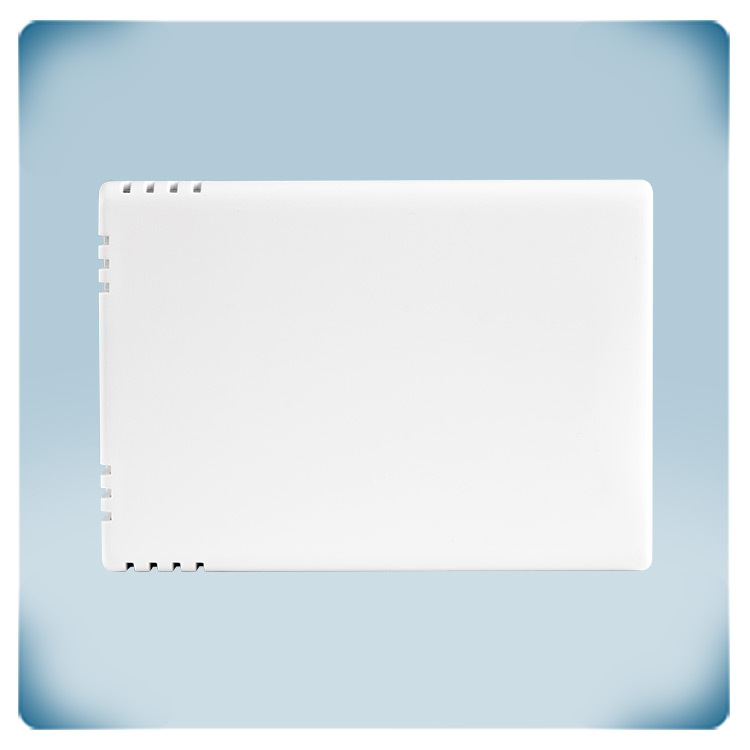

.webp "Vnitřní čidlo teploty PT100")

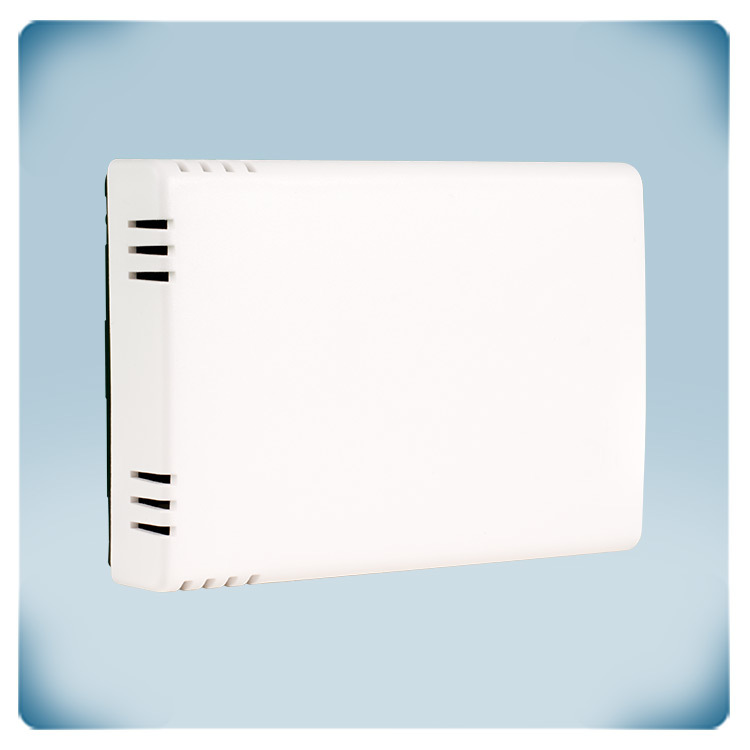

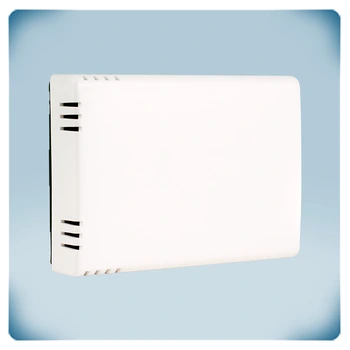

.webp "Čidlo teploty PT100 pro montáž na stěnu")
.webp "Pasivní teplotní čidlo PT100")
.webp "Teplotní snímač PT100")
Návod k montáži
Pasivní prostorové čidlo teploty | PT100
Popis výrobku
Pasivní teplotní čidlo, které využívá k měření teploty platinový snímací prvek PT100 s kladným teplotním koeficientem odporu. S rostoucí teplotou úměrně roste odpor platinového snímacího prvku. Snímací prvek je umístěn na desce plošných spojů v plastovém krytu se stupněm krytí IP30.
Pro dosažení optimálního výkonu je čidlo navrženo k připojení pomocí stíněného kabelu s uzemněním na opačné straně vedení. Čidlo se připojuje přes šroubovací svorkovnici. Jeho odpor při teplotě 0 °C je 100 Ω, což poskytuje základní referenci pro kalibraci měření teploty.
Doplňující specifikace a popis
Jak to funguje?
Toto teplotní čidlo měří okolní teplotu pomocí platinového prvku (PT100). Tento snímací prvek má při teplotě 0 °C elektrický odpor 100 ohmů. Má kladný teplotní koeficient. To znamená, že odpor se zvyšuje, když se zvyšuje okolní teplota. Jakékoli zařízení se vstupem pro "pasivní snímače teploty" může odečítat naměřenou teplotu.
Jak se připojuje?
Platinový prvek teplotního čidla lze připojit stíněným dvouvodičovým kabelem. Kabel lze připojit pomocí svorkovnice se šrouby. Tato svorkovnice je vhodná pro kabely o maximálním průřezu 1,5 mm². Délku kabelu doporučujeme omezit. Čím je délka kabelu delší, tím větší je vliv odporu kabelu na odečet naměřených hodnot. Toto čidlo nevyžaduje samostatné napájení.
Elegantní, moderní design
Kryt má elegantní, moderní design. Má stupeň krytí IP30 proti vniknutí prachu a vlhkosti. Lze jej namontovat na stěnu v interiéru. Pro zajištění optimálního výkonu by mělo být čidlo chráněno před přímým slunečním světlem.
